Описание

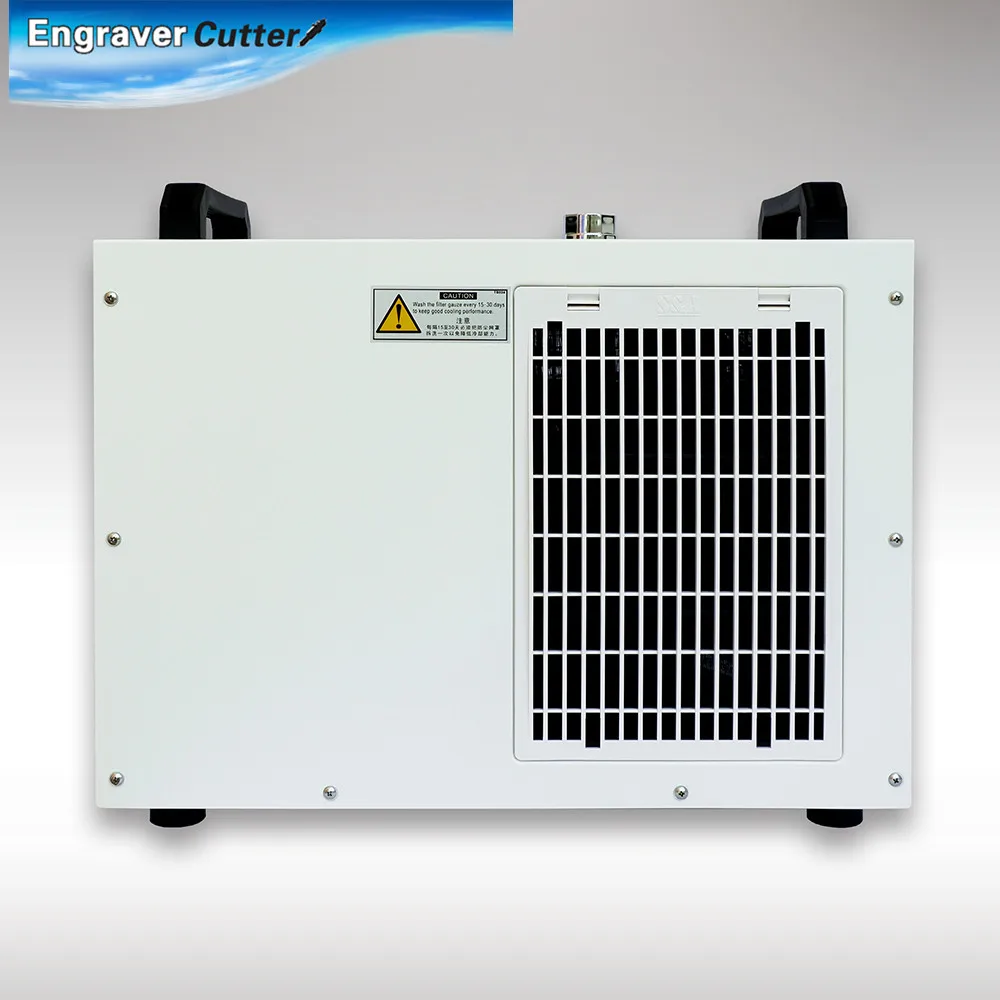

Американские запасы-S & A CW-5200BHПромышленный охладитель водыДля одного шпинделя 8 кВт/сварочного аппарата/одного 130-150 Вт CO2 стеклянной лазерной трубки охлаждения, 0.68HP, AC 1 P 220 В, 60 Гц
Меры предосторожности
WE авторизованы как "S & A" фирменное наименование продукта агента.
АLl S & AБ/у ЧиллерыСертифицированы по патенту на дизайн. Подделка не допускается,
PLease распознает Логотип S & A при покупке S & A охладителей воды.
Описание продукта:
CW-5200BH промышленные охладители воды популярны более 16 лет с годовым объемом производства 30000 единиц. он предназначен для охлаждения одной CO2 стеклянной лазерной трубки под 150 Вт лазерной гравировки и резки. (Скорость излучения выше 60%.)
Мощность охлаждения 1400 Вт.
Имеют патент на дизайн, CE и RoHS сертификаты.
ЭтоОхладитель водыБыла продана в основном в Европу, Южную Америку, Азию и другие рынки.
Экономичное охлаждающее оборудование, простое в установке и эксплуатации, компактное и легко передвижное.
Особенности:
Он подходит для охлаждения лазерной трубки до 150 Вт, и температуру можно точно отрегулировать. Вы можете выбрать различные модели в соответствии с локальным напряжением и частотой. Он может продлить срок службы лазерной трубки и обеспечить эффект гравировки лучше. С завершенным потоком воды и более высокой температурой функции сигнализации Он может контролировать температуру воды, точность ±0. 3 ℃, которые обеспечивают стабильные условия работы для лазерных устройств. Многофункциональная функция сигнализации: защита компрессора от задержки времени, защита компрессора от перегрузки по току, сигнализация потока воды и сигнализация при высоких/низких температурах; Эта серия охладителей воды принимает интеллектуальный контроллер, который не нужно регулировать параметры управления под нормальным Условия, он будет автоматически регулировать параметры управления в зависимости от изменения комнатной температуры, чтобы удовлетворить требования к охлаждению. CW-5200 охладитель воды имеет уникальную функцию защиты от низкого потока, которая обеспечивает безопасную работу цикла охлаждения воды. Особая защита от отключения. Закрытые резервуары для воды, вода используется в течение длительного времени. Оснащен выходным портом сигнализации, может быстро защитить чувствительные компоненты. Высокая производительность, низкий уровень отказов. Множественные характеристики мощности; одобрение CE; одобрение REACH; одобрение RoHS.Спецификация
| Модель | CW-5200BH | ||
|---|---|---|---|
| Напряжение | 1 P 220 В переменного тока | ||
| Частота | 60 Гц | ||
| В настоящее время | 0,45 ~ 5.7A | ||
| Мощность компрессора | |||
| 0.68KW | |||
| 0.93HP | |||
| Номинальная мощность охлаждения | |||
| 5186Btu/ч | |||
| 1.52KW | |||
| 1307 ккал/ч | |||
| Хладагента | 350 г | ||
| Мощность Насоса | 0.05KW | ||
| Насос подъема | Размеры от 12 мес. | ||
| Насос Подачи | 13L/мин | ||
| Вес нетто: | 26Kgs | ||
| Вес в упаковке: | 29Kgs | ||
| Хладагент | R-407C | ||
| Точность | ±0. 3℃ | ||
| Редуктор | Капилляр | ||
| Защита | Защита от перегрузки по току для компрессора, сигнализации потока, перегрева | ||
| Емкость топливного бака | 6 л | ||
| На входе и выходе | Внешний Ø10mm медный разъем | ||
| Измерение | 58X29X47 см (Д X Ш X В) | ||
| Посылка Размер | 70X43X58 см (Д X Ш X В) | ||
Контур и введение частей
Независимое производство листового металла
Высокоточная система контроля температуры.
Принять IPG волоконный лазер для сварки и резки листового металла.
Точность контроля температуры может достигать ± 0,3 ℃.
Легкость перемещения и наполнение водой
Прочная ручка может помочь легко перемещать охладители воды.

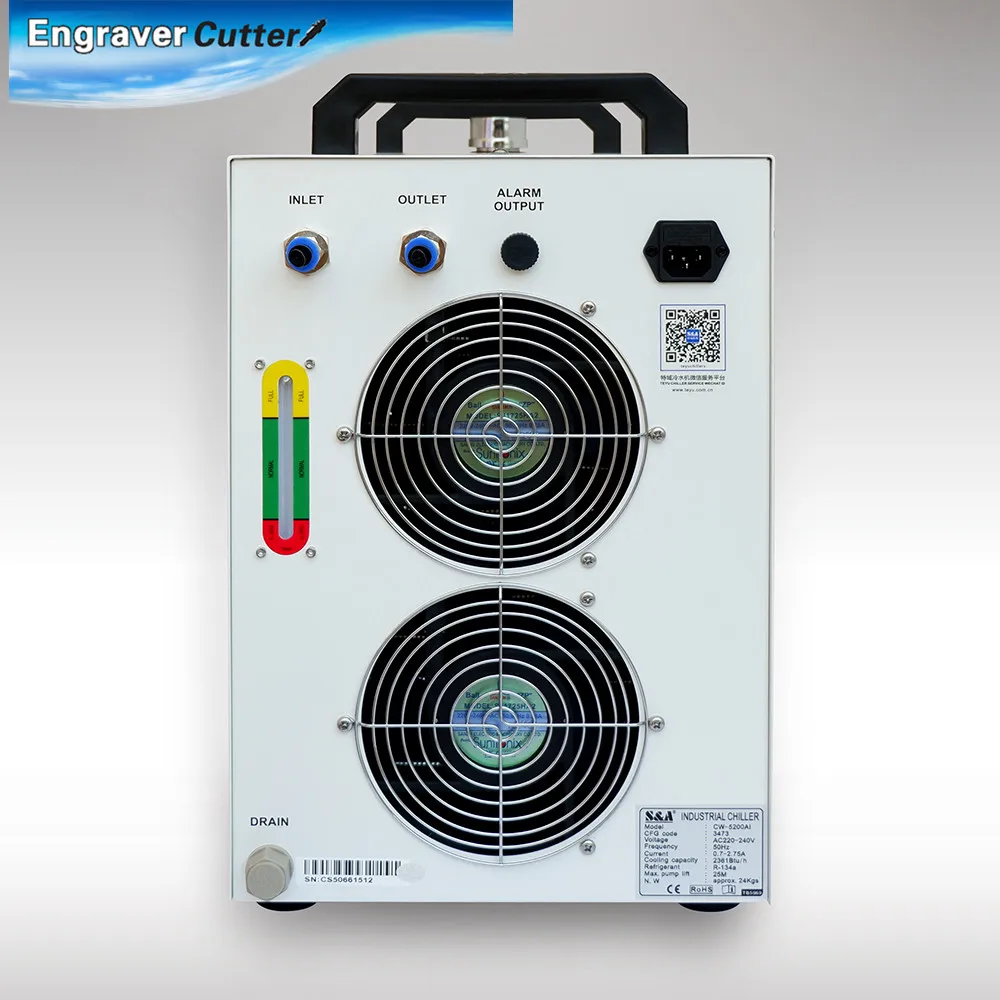

Входной и выходной разъем
Несколько защиты сигнала тревоги.
Лазер перестанет работать, как только он получит сигнал тревоги от
Охладитель воды для защиты.
Установлен вентилятор охлаждения известного бренда
Датчик уровня оборудованы.
Принять Вентилятор охлаждения Сан-Джу с высоким качеством и низким уровнем отказов.
Подгонянная Марля пыли доступна и легко
Разбирайте
Описание панели регулятора температуры:
Новый интеллектуальный контроллер температуры T503 не должен регулировать контрольные параметры при нормальных условиях. Он будет самостоятельно регулировать контрольные параметры в соответствии с комнатной температурой для удовлетворения требований к охлаждению оборудования.
Пользователь также может регулировать температуру воды по мере необходимости.
Описание панели регулятора температуры:
Индикаторы D1, D2 (как показано на рисунке) рабочего состояния термостатаD1 ON: термостат работает в интеллектуальном режиме управления;
D1 ВЫКЛ: термостат работает в режиме контроля температуры;
D1 вспышки: термостат работает в режиме настройки параметров или отображает значение комнатной температуры;
D2 ON: охладитель работает В холодильном состоянии;
Скидка D2: охладитель работает в теплоизоляционном рабочем состоянии;
D2 вспышки: охладитель работает в энергосберегающем состоянии; Нажмите кнопку ▼, чтобы отобразить температуру в помещении, 6 секунд спустя, чтобы отобразить настройки восстановления по умолчанию.
(Между тем, D1 мигает, отображает комнатную температуру.) ▲▼ Клавиши предназначены для регулировки состояния дисплея контроллера, выбора параметров и регулировки. Ключ RST: Введите ключ. Клавиша набора: клавиша настройки функции.
Как установить температуру воды в холодильнике?
Функция сигнализации
(1) дисплей будильника:
При возникновении тревоги будет поочередно отображаться код ошибки и температура.
(2) для приостанавливания сигнала тревоги:
В тревожном состоянии сигнал тревоги может быть подвешен нажатием любой кнопки, но дисплей будильника остается до тех пор, пока состояние будильника не будет исключено.
Чтобы гарантировать, что оборудование не будет повреждено, в то время как циркуляция охлаждающей воды не контролируется, Чиллеры серии CW-5000/5200 обладают уникальной сигнализацией с низким потоком.
(1) выходные порты сигнала тревоги потока и схема подключения
(2) подача сигнала тревоги вызывает циркуляцию охлаждающей воды и рабочее состояние
Примечание: сигнал тревоги потока подключен к нормально открываемому реле и нормально закрытым контактам реле, требующим рабочий ток менее 5А, рабочее напряжение менее 300 В.
Применение
Чиллер CW-5200 для 150 Вт металла лазерной резки
Охладитель воды CW-5200 для акриловой co2 лазерной резки
Городской охлаждательCW-5200 дляСтанок для лазерной резки
Охладитель CW-5200 с воздушным охлаждением для co2 лазерной резки и гравировки
Охладитель с водяным охлаждением CW-5200 для УФ-излученияЛазерная маркировочная машина
CW-5200 охладитель для УФ-лазерной машины 8 Вт-15 Вт
Охладитель воды CW-5200 для лазерной маркировки
Компрессор охладитель воды CW-5200 для УФ отверждения системы принтера
Промышленный охладитель воды CW-5200 для лазерного маркера
Сертификат
Склад
Тесты Системы
Упаковка
Установка
Откройте посылка, чтобы проверить, не повреждена ли машина и все необходимоеАксессуарыЗавершены. |
Откройте порт для подачи охлаждающей воды. (Не позволяйте воде проливаться!)Следите за манометром уровня воды и медленно добавляя воду, будьте осторожны, чтобы вода не потекла! Для охлаждения оборудования из углеродистой стали в воду следует добавить соответствующее количество охлаждающей водной добавки (Антикоррозийная вода aqua). Работает в холодной северной зоне, лучше использовать некоррозионную жидкость антифриза. |
В соответствии с условиями системы, Пожалуйста, подключите воду на входе и выходе трубы хорошо. |
Подключите питание, включите выключатель питания. (Не начинайте без воды в резервуаре для воды!)(1) Выключатель питания включен, циркуляционный насос охладителя начинает работать. Первый раз эксплуатации может привести к появлению больших пузырьков в трубе, что может привести к тревожному потоку, но в течение нескольких минут позже, он снова станет нормальным.(2) после первой загрузки, вы должны немедленно проверить, протекает ли водопровод. (3) Включение питания, если температура воды ниже заданного значения, это нормально, что вентиляторы и другие компоненты машины не работают. Регулятор температуры будет автоматически контролировать условия работы компрессора, магнитного клапана, вентиляторов и других частей на основе набора контролирующих параметров. (4) так как это занимает больше времени, чтобы начать над компрессором и другими компонентами, в соответствии с различными условиями, время составляет от секунд до минут, поэтому не выключайте питание и снова часто включайте. |
Проверьте уровень воды в резервуаре для воды.Первый запуск нового охладителя опорожняет воздух в водопроводной трубе, приводя к небольшому падению уровня воды, но для того, чтобы сохранить уровень воды в зеленой области, можно снова добавить достаточную воду. Пожалуйста, обратите внимание и записывайте текущий уровень воды, и проверяйте его снова после того, как охладитель работает в течение определенного периода времени, если уровень воды падает, пожалуйста, повторно проверьте утечку водопровода. |
Регулировка параметров регулятора температуры.CW-5000/5200 серии используют Интеллектуальный термостат. Обычно пользователи не должны его регулировать. Если это действительно необходимо, обратитесь к странице 15, "рабочее состояние и настройка параметров". |
Меры предосторожности
Пожалуйста, убедитесь, что источник питания и электрическая розетка находятся в хорошем контакте и провод заземления должен быть прочно заземлен! |
Пожалуйста, убедитесь, что есть стабильное и нормальное напряжение для рабочего холодильника!Так как Холодильный компрессор более чувствителен к питанию и напряжению, поэтому рабочее напряжение нашего стандартного продукта составляет 210 ~ 240 В (110 В МОДЕЛЬ составляет 100 ~ 120 в). Если вам нужен более широкий диапазон рабочего напряжения, мы можем сделать заказ. |
Непревзойденная частота мощности может привести к повреждению охладителя!Пожалуйста, выберите модель 50 Гц или 60 Гц в соответствии с фактическими условиями. |
Для защиты насоса строго запрещено запускать охладитель без воды в резервуаре для хранения воды!Новая машина упакована после слива всей воды в бак, поэтому, пожалуйста, убедитесь, что бак имеет воду внутри перед запуском машины, в противном случае легко повредить насос. Когда уровень воды ниже зеленого (нормального) диапазона датчика уровня воды, Охлаждающая способность нашего охладителя будет немного снижаться. Поэтому, пожалуйста, убедитесь, что уровень воды находится в зеленом (нормальном) диапазоне. Сливать через циркуляционный насос строго нельзя! |
Пожалуйста, убедитесь, что воздухозаборник и воздухозаборник находятся в хорошей вентиляции!Должно быть не менее 30 см от препятствий до выхода воздуха, который находится в задней части охладителя, и должно оставить не менее 8 см между препятствиями и боковым входом воздуха. |
Экран фильтра необходимо регулярно чистить!Необходимо отпороть и помыть пылезащитную марлю, иначе сильная блокировка вызовет поломку охладителя. |
Пожалуйста, обратите внимание на эффект конденсат воды!При большей влажности окружающей среды, когда температура воды ниже температуры окружающей среды, конденсат вода будет генерироваться на поверхности водяных круглых труб и охлаждаемых компонентов. При возникновении вышеуказанных обстоятельств рекомендуется установить более высокую температуру воды или поддерживать тепло труб и охлаждаемых частей. |
Для профессионального использования только!Устройство не должно использоваться детьми или людьми с уменьшенными физическими, сенсорными или умственными возможностями или с недостаточным опытом и знанием, если только они не получили наблюдения или инструкции, дети под присмотром, чтобы не играть с прибором! |
Устранение неполадок
| Отказ | Не вызывает | Подход |
|---|---|---|
| Машинка включена, но не электризуется | ||
| Шнур питания не подключен | Проверьте и убедитесь, что интерфейс питания и штепсельная вилка подключены на месте и в хорошем контакте. | |
| Предохранитель выгорание | Извлеките блок предохранителей из интерфейса блока питания охладителя, проверьте предохранитель, замените запасной предохранитель при необходимости и проверьте стабильное ли напряжение питания; проверьте и убедитесь, что интерфейс питания и штепсельная вилка подключены на месте и в хорошем контакте. | |
| Сигнал тревоги потока (на панели красный светильник) Используйте водопроводную трубу, непосредственно подключаемую к водопроводу и входу, но все еще без потока воды | Уровень воды в резервуаре для хранения слишком низкий | Проверьте дисплей датчика уровня воды, добавьте воду до уровня, показанного в зеленой области; и проверьте, протекает ли труба циркуляции воды. |
| Сигнализация потока происходит во время работы с другим оборудованием (на панели красный светильник), но при использовании водопровода, непосредственно подключенного к водопроводу и входу охладителя, вода течёт и не срабатывает. | Трубы циркуляции воды блокируются или деформация изгиба труб. | Обратный клапан воды циркуляционный трубы |
| Сигнализация сверхвысокой температуры | ||
| Блокировка пыли марля, плохой термолиз | Регулярно удаляйте и мойте пыль из марли | |
| Низкая Вентиляция для выхода воздуха и входа | Для обеспечения плавной вентиляции воздуха на выходе и входе | |
| Напряжение очень низкое или прочное | Для улучшения цепи питания или использования регулятора напряжения | |
| Неправильные настройки параметров на термостате | Сброс управляющих параметров или восстановление заводских настроек | |
| Переключатель питания часто | Для обеспечения наличия достаточно времени для охлаждения (более 5 минут) | |
| Излишнее тепло нагрузки | Уменьшите тепловую нагрузку или используйте другую модель с большей охлаждающей способностью | |
| Сигнализация для сверхвысокой комнатной температуры | Рабочая температура окружающей среды слишком высока для холодильника | Улучшить вентиляцию, чтобы гарантировать, что машина работает под 40 ℃. |
| Сильная проблема конденсат воды | Температура воды намного ниже температуры окружающей среды, с высокой влажностью | Повышение температуры воды или сохранение тепла для трубопровода |
| Вода медленно стекает от выпадения во время смены воды | Не открывается порт впрыска | Откройте впрыска |
