1. Краткое введение Это очень компактный (40 м) Ширина ремешка с малой мощностью равных амплитуда телеграф трансивер, приведенный в действие, работающего на постоянном токе 12 в источник питания, который может общаться с любительскими радиостанциями в прилегающих областях в пределах сотни км, когда передача хорошая. S-Forty-9er ", запущенный LXQFY.com, относится к известному пакету NorCal QRP Club" Forty-9er ", поддерживает модуль wifi, может общаться с мобильным приложением для настройки данных мониторинга, добавляет функцию автоматического ключа, автоматическая функция оповещения, отображение времени и дизайн сборки Корпуса с отличной производительностью. Красивый и благородный, удобный и практичный. 2, основные показатели Источник питания: 12 В (рекомендуемый аккумулятор или линейный Регулируемый источник питания) Антенна: 50 Ом, несимметричная Ток приёма: 20 мА Выбросов ток: 400mA Мощность передачи: 3 Вт Частота: передача локального осциллятора частота: 7023 кГц; получение локального осциллятора частота: около 7023-7026 кГц Рабочий режим: CW Ключ: Автоматическая идентификация ручных ключей и автоматических ключей Автоматическая телеграф: Поддержка Конфигурация: мобильное приложение использует wifi-связь (с горячими точками). Корпус: сборка и посылка 3 систем защиты от коротких замыканий принцип Со ссылкой на схему, ядром приемной части является NE602, который включает в себя осциллирующую цепь и сбалансированный микшер. Сигнал, исходящий от антенны, проходит через кристаллический фильтр и входит в микшер. Осциллирующая цепь колеблется на частоте приема. После смешивания два сигнала непосредственно преобразуют сигнал CW в аудио. Аудиовыход от NE602 отправляется к LM386 для увеличения, так что весь процесс приема завершён. Таким образом, приемник, который смешивает радиочастотные сигналы непосредственно в аудио, называется & quot; DC Приемник & quot;, DC означает прямое преобразование частоты. Q4 аудио осциллятор в цепи генерирует около 700 Гц синусоидальный боковой тон, который усилен LM386, так что наушники могут следовать ритму, чтобы произвести & amp; щелчок & amp; аудио. Передающая часть использует осциллирующую цепь NE602, а затем использует Q6 в качестве буферного усилителя. Последний этап-усилитель класса C, состоящий из D882. Усиленный высокочастотный сигнал фильтруется LPF и подключается к антенне. Мобильный wifi модуль является дополнительным модулем этого пакета. Если вы не используете этот модуль, вам необходимо в ближайшее время подключить JP1. Затем S-Forty-9er и Forty-9er имеют те же функции и стать общей радиостанцией, которая поддерживает только ручные клавиши. При необходимости отключения JP1 при использовании этого модуля S-Forty-9er можете общаться с приложением по wifi, настраивать Встроенный код радио, поддерживать автоматические клавиши и отображать временную последовательность отправки сообщений. 4. Выбор компонента Увеличение 8050 около 130, а увеличение D882 около 200. L3-высокочастотная катушка дросселя. Он использует 0,5 мм эмалированный провод для обертывания 11 циклов на ферритовом магнитном кольце FT37-43 (черный). L2 является высокочастотным фильтром индуктора. Он использует 0,5 мм эмалированный провод для обертывания 16 циклов вокруг T37-2 магнитного кольца железного сердечника (красного цвета). Индуктивность, такая как 100uH-это фиксированное цветное кольцо индуктивности, 100mH индуктивность-это цилиндрическая фиксированная индуктивность (обернутая черным термоусадочным рукавом). Другое устройств, таких как 0,47 мкФ конденсатор с алюминиевой крышкой, монолитный конденсатор с алюминиевой крышкой, конденсатор с алюминиевой крышкой, больше чем 10 мкФ алюминиевый электролитический конденсатор с алюминиевой крышкой, всех других полимеров обладают высокой 1/4 Вт фиксированное сопротивление. 5. 5,1, см. Исходный список, инвентарь оригинального устройства. Подготовьте электрический утюг, припой, мультиметр и другие инструменты. Сварка осуществляется в порядке высоты устройства от низкого до высокого: сопротивление-& gt; диод-& gt; емкость-& gt; транзистор-& gt; кварцевый генератор-& gt; мост выпрямителя-& gt; электролитическая реакция емкости-& gt; чип-& gt; Индуктивность-& gt; магнитное кольцо-& gt; D882-& gt; другие устройства.
5,2, сопротивление, сварка без требований направления. Расчет значения сопротивления цветного кольца основан на приведенной ниже диаграмме, и менее квалифицированный друг использует мультиметр для подтверждения измерения.
5,3. Диод, модель написана на внешней оболочке устройства. При сварке требуется направление. Часть устройства с перекладиной-это направление назначения тока, которое соответствует направлению небольшой перекладины печатной платы. 1N4001 1N4148 5,4, емкость, сварка без требований направления. 104:0. 1 мкФ, 103:0. 01 мкФ, 33: 33pF, 82: 82pF, 474: 0,47 мкФ, 471: 470pF, 473: 0,047 мкФ
5,5, triode и FET, тип написан на лицевой стороне устройства, и Есть указания при сварке.
5,6, кварцевый генератор, сварка не требует направления.

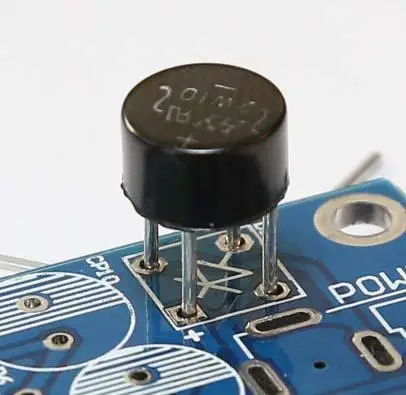

5,7, мост выпрямителя, требования к направлению сварки, устройство + направление, соответствующее направлению печатной платы + внимание.
5,8. Электролитический конденсатор, модель написана на коже устройства, требования к полярности сварки, устройство с белым стержнем направления является отрицательным, монтажная плата с белым теневым направлением является отрицательной.
5,9, чип, тип написан на поверхности устройства, требования к направлению сварки, сначала сварочное IC сиденье, затем чип.
5,10, индуктор, цветное кольцо индуктивности, сварка не требует направления. Катушка Индуктивности Хроматический кольцевой индуктор 5,11, магнитное кольцо, сварка не требует направления.
5,12, D882, необходимо сначала затянуть радиатор, а затем сварить, чтобы предотвратить повреждение верхнего плавника к штифту.
5,13. Другое устройств Источник питания постоянного тока сиденье Q9 (BNC) сиденье 3,5 мм стерео разъем Ключ Джемпер Джемпер Кепки Переменное сопротивление 5,14, WI-FI модуль
5,15. Установите корпус и установите его в следующем порядке
6. Отладки 6,1, перед включением питания, получите ложную нагрузку, чтобы предотвратить случайное излучение от сжигания. 51 Европейский резистор непосредственно приварен к печатной плате в качестве фиктивной нагрузки.
Используйте разъем Q9 и резистор 51 Ом для фиктивной нагрузки:
Использование профессиональной поддельной нагрузки:
6,2. Включение питания: интерфейс питания является полярным (проводилось внутреннее выпрямление). 12 В постоянного тока батареи рекомендуется для питания, и 12 В постоянного тока линейный Регулируемый источник питания также может быть использован. Тем не менее, прямое преобразование частоты радио будет напрямую преобразовывать пульсацию питания в звук наушников. Задняя часть печатной платы находится на определенном расстоянии от включения питания. Проверьте, есть ли явление горения дыма, вызванное ошибками сварки. Если есть Своевременная диагностика отключения питания. Через десять секунд после включения, коснитесь ложной нагрузки вручную, если тепло показывает, что есть случайный запуск, вызванный ошибкой сварки, если есть Своевременная диагностика отключения питания 6,3. Звуковой фоновый шум: Подключите 8 европейских обычных наушников, и вы услышите шум после включения, что предварительно показывает, что часть усиления звука работает хорошо. 6,4. Измерительная и приемная цепь: в чехол для всех нормальных работ перед тем, как начать тестирование приемной цепи, снять ложную нагрузку, электрически слушать нижний шум, затем подключите антенну или длинную линию к ядру сиденья антенны, а затем Слушайте нижний шум. Если есть большая разница между двумя звуками (большой шум в нижней части антенны), то это в основном нормально. 6,5. Тестовый запуск: Подключение ложной нагрузки, без модуля wifi, штекеры JP1 в джампере (короткое замыкание), ручные ключи доступа, включение питания. В это время нажатие на кнопку войдет в состояние запуска, ток в состоянии незапуска будет около 150 мА, а ток в состоянии запуска будет около 400 мА. После запуска в течение определенного периода времени ложная нагрузка, безусловно, нагревается до нормального. Внимание не следует придавать непрерывному запуску в течение длительного времени. 6,6. Проверьте модуль Wi-Fi: Подключите ложную нагрузку, подключите модуль wifi, отсоедините JP1 (используя модуль Wi-Fi для удовлетворения непрерывно и входа в непрерывное состояние запуска), Подключите гарнитуру, подключите кнопку, и включите питание. При нажатии на переключатель wifi вы услышите щелчок в наушнике. Это шум излучения Wi-Fi (не включайте Wi-Fi при приеме радио). При включении Wi-Fi вы можете использовать приложение мобильного телефона для успешного подключения и настройки данных. Подключите ручной ключ или автоматический ключ, может автоматически определить, в состоянии запуска, индикатор модуля wifi загорается. Нажмите на автоматический переключатель точки запуска, автоматически запустит функцию 1 сохраненного кода. 7, используйте метод 7,1, функция схема

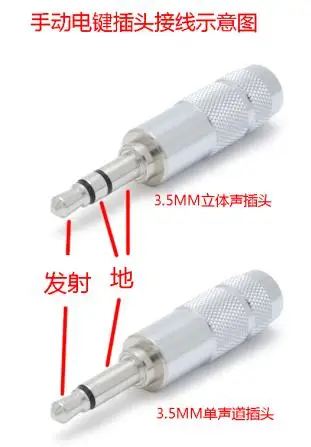

7,2, ключ только для поддержки ручного ключа без использования Wi-Fi модуля. Чехол для модуля Wi-Fi поддерживается как ручными, так и автоматическими клавишами, а средний канал штекера 3,5 мм распознается как ручные ключи в чехол последнего короткого замыкания, В противном случае он распознается как автоматические клавиши.
7,3, наушники выбирают наиболее распространенные 8 евро двухканальные наушники (наиболее распространенные и наиболее распространенные). 7,4. Антенна является ключом ВЧ-радио, для чего требуются антенны с частотой 7 МГц, импедансом 50 евро и стоящей волной менее 1,5. Рекомендуется следующее. 7.4.1, антенна GP и вертикальная антенна заземления просты и просты в установке. Достаточное количество сеток может увеличить излучение, и эффективность сопоставима с эффективностью дипольных антенн. Подходит для строительства домов без условий для установки больших антенн, таких как V и Bamu (четвёртый этаж и выше). Для ветчины, где мы живём на среднем полу здания и не можем установить антенны на верхней части здания, антенна GP, установленная горизонтально, должна быть лучшим выбором.
Красный: радио, синий: фидер, Фиолетовый: удочка (около 9 метров), желтый: заземляющая сеть (10 метров провод), розовый: осциллятор (10,1 метров эмалированная проволока) 7.4.2, Winton антенна Антенна Winton может хорошо работать в диапазоне 40 м/20 м/10 м и 6 м. В зависимости от реальной среды, существуют различные способы эрекции.
7.4.3, DP антенны DP Антенна в основном использует небесно-волновую связь, эффект дальней связи очень хороший, используя 1:1 Баррон, две стороны осциллятора 1/4 длины волны, является очень распространенной антенной, обычно инвертированная V эрекция.
7,5, использование wifi модуля и программного обеспечения мобильного телефона. 7.5.1, скачать мобильное приложение с http://www.lxqqfy.com/. 7.5.2, подключите модуль wifi, потяните JP1 к крышке и радио. 7.5.3. Откройте чехол для мобильного телефона и подключите WI-FI название & quot; lxqfy ****** ", пароль & quot; цвета с воздушными шарами", 8 * выбираются случайным образом. 7.5.4. Открытие приложения подсказит, чтобы соединение было успешно, а в панели состояния под экраном будет отображаться текущий статус подключения. 7.5.5. В операционном окошке может быть отображена Временная последовательность радиопередачи, код Морзе идентификации, информация идентификации, и передача может также контролироваться.
7.5.5.1, верхняя синяя полоса отображает информацию о приглашении, а нижняя синяя полоса показывает состояние подключения. 7.5.5.2, серая подсказка во второй строчке показывает временную последовательность радиопередачи, серая Подсказка в третьей строчке показывает код распознавания Морзе, И в сером поле запроса в третьей строчке отображается информация о распознавании. 7.5.5.3, & quot; ручной ключ & quot; используемый для того чтобы контролировать механической коробкой передач радио, & quot; функция 1 & quot; функция 2 & quot; используется для автоматической передачи функциональных кодов, переключение окна Используется для переключения между окном текущей работы и окном перед установкой. 7.5.6, нажав на окно переключения, войдите в окно настройки для чтения и записи на радио.
7.5.6.1. Скорость отправки, время установки минимального отрезка времени автоматических и ручных клавиш, также является эталонным временем для содержания работающего окна настройки радиостанции. 7.5.6.2, & quot; отправки & quot; относится к обновления радиостанция с самой последней информацией и & quot; экономия & quot; Чтение & quot; относится к радиостанции новой информации, & Нет; экономия & нет; Относится к смене текущей информации, сохраненной на мобильном телефоне, «восстановление» относится к информации, сохраненной на мобильном телефоне. 8. СПИСОК КОМПОНЕНТОВ
|
1/4 WФиксированное сопротивление
| Постоянной ёмкости, универсальный конденсатор
|
| R6 R7 R8 R9 | 10 в европейском стиле | C1 C2 C3 C4 C5 C6 C7 C8 | 0,1 мкФ (104) |
| R5 | 200 в европейском стиле | C9 C10 C11 | 0,01 мкФ (103) |
| R11 R12 R13 R14 | 1 K | C16 C17 | 33pF (33) |
| R1 R2 | 10 K | C12 C13 C14 | 82pF (82) |
| R15 R16 | 18 K | C15 | 0,47 мкФ (474) |
| R10 | 47 K | C18 C19 C20 | 470pF (471) |
| R3 | 100 K | C21 C22 C23 | 0,047 мкФ (473) |
| R4 | 1 м | Индуктивность
|
| Электролитический конденсатор с алюминиевой крышкой
| L1 | 100mH (I-индуктор) |
| CP8 CP9 CP10 CP11 | 1000 мкФ/16 V | L4 | 100uH (цветной кольцевой индуктор) |
| CP1 CP2 | 100 мкФ/алюминиевая крышка, 25В | L3 | 22uH (черное магнитное кольцо 11 витков) |
| CP3 CP4 CP5 CP6 | 10 мкФ/алюминиевая крышка, 25В | L2 | 1uH (красное магнитное кольцо 16 витков) |
| CP7 | 1 мкФ/с алюминиевой крышкой, 50В | Интегральная схема
|
| Транзистор
| U1 | 78L08 |
| D1 | 2W10 (мост выпрямителя) | U2 | NE602 (с сиденьем IC) |
| D2 D3 D4 D5 | 1N4148 (диод) | U3 | LM386 (с сиденьем IC) |
| D6 | 1N4001 (диод) | Кварцевый резонатор
|
| Q6 | 2SK30A (полевой транзистор) | Y1 Y2 | 7,023 МГц |
| Q2 | 9018 (транзистор) | Переменное сопротивление
|
| Q3 Q4 | 8050 (транзистор) | W1 | 47 K (473) |
| Q5 | 8550 (транзистор) | Другое компоненты
|
| Q1 | D882 (транзистор) | JP1 | Корпус перемычки и pin-код |
|
Печатная платаПечатная плата
| J1 | Источник питания постоянного тока сиденье |
|
0,5 ммЭмалированный провод раздел
| J2 | Q9 (BNC) сиденье |
| Теплоотвод и винты (D882)
| J3 J4 | 3,5 мм стерео разъем |
|
51Европейский резистор 2 Вт как ложная нагрузка
| S1 S2 | Ключ |
| Набор из ракушек
|
| Однорядная 5 P двухрядная игла 6 P (wifi модуль)
|
WI-FIМодуль (опционально)
|
Разводка печатной платы схема
Схематичный рисунок
|
