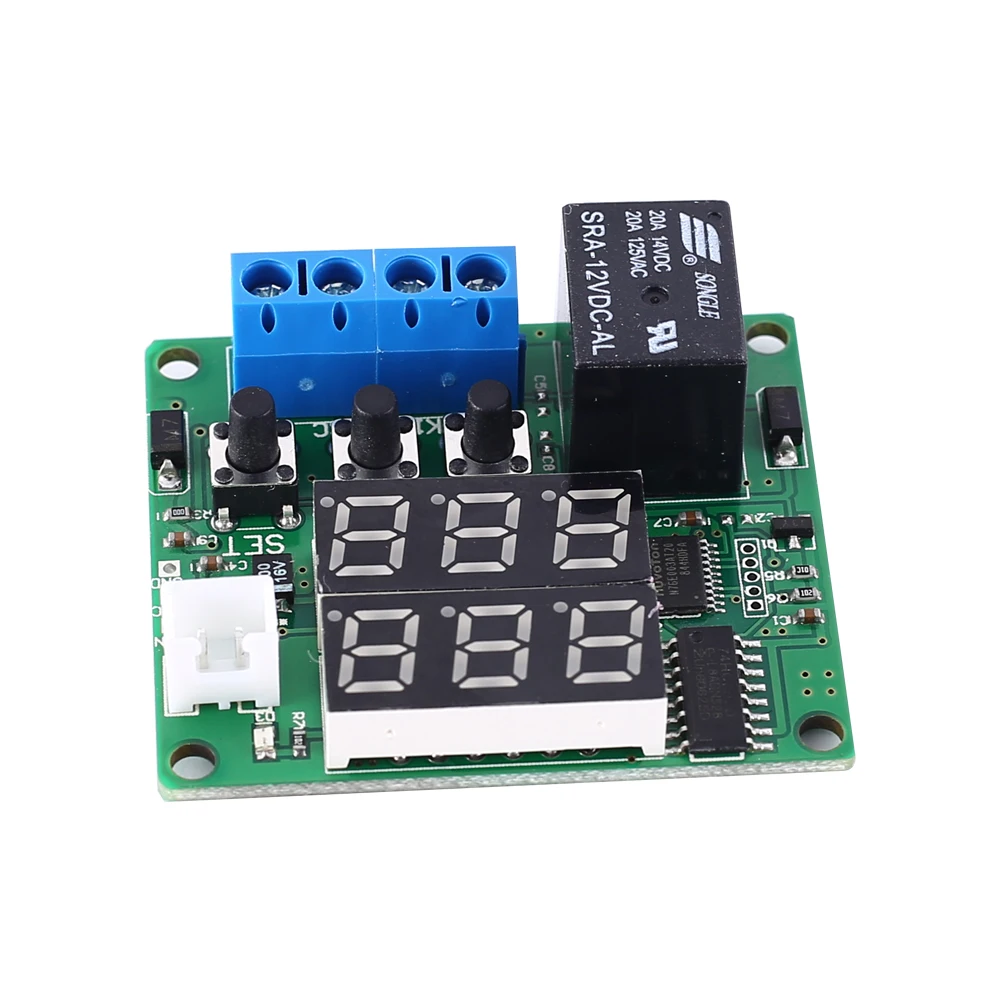

С цифровым дисплеем для зарядки батареи Контроллер разрядки протектор 99,9 В для свинцово-кислотной или литиевой батареи

1. Описание:

Это многофункциональный контроллер зарядки/разрядки аккумулятора. Это плата управления зарядкой с цифровым дисплеем. Она имеет платы защиты от перенапряжения и перенапряжения. Она используется для модуля зарядки аккумулятора.

2. Особенности:

1>. Цифровой дисплей

2>. Высокая точность

3>. Большой диапазон электропитания

4>. Продукт с Чехол

5>. Различные функции

6>. Защита от перенапряжения и пониженного напряжения

7>. Настройка значения двойного напряжения

3. Параметры:

1>. Название продукта: многофункциональный переключатель управления напряжением

2>. Выходное напряжение: 12 В постоянного тока

3>. Точность напряжения: 0,1 в

4>. Диапазон измерения напряжения: 0 В ~ + 99,9 В

5>. Погрешность напряжения: +/-0,1 в

6>. Рабочая температура:-25℃ ~ 85℃

7> Рабочая влажность: 5% ~ 95% относительной влажности

8>. Размер: 47,5*41*17,5 мм

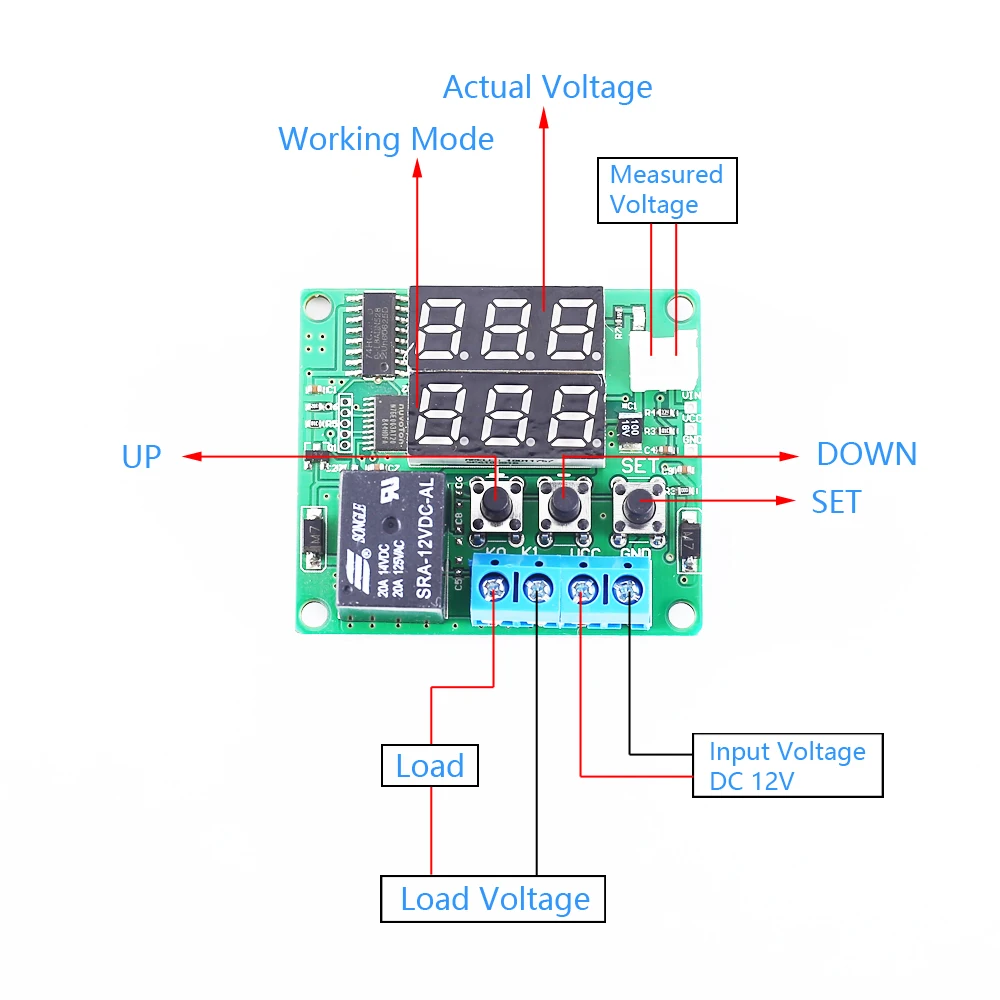

4. Основные инструкции по использованию:

1>. нажмите и удерживайте кнопку SET 1,5 секунд для входа на страницу настройки напряжения. есть два набора предустановленных напряжений U1, U2. Короткий пресс-Набор 0,5 секунд для установки напряжения U1. После установки U1, короткий пресс-установка 0,5 секунд для установки напряжения U2. После настройки, короткое нажатие Установите или подождите пять секунд, чтобы сохранить данные.

2>. короткое нажатие Установите 0,5 секунд, вторая линия Дисплея Мигает для входа на страницу настройки режима работы. нажмите +/-для установки желаемого режима работы. после настройки нажмите кнопку SET или подождите пять секунд, чтобы сохранить данные.

2,1>. Обнаружение напряжения P1: когда система находится в режиме P1, реле не работает, и измерительный терминал может измерять напряжение постоянного тока. Диапазон измерения напряжения составляет 0 В ~ 99,9 В.

2,2>. Режим зарядки P2: система находится в P2 режим, в том случае, если измеренное Напряжение стоимость ниже, чем нижний предел Напряжение значение, реле включен. Когда измеренное значение напряжения выше верхнего предельного значения напряжения, реле выключено, когда установленное Верхнее предельное значение напряжения равно нижнему предельному значению напряжения, реле всегда включено и находится в состоянии постоянной зарядки.

2,3>. режим разряда P3: система находится в режиме P3, Когда измеренное значение напряжения выше, чем Верхнее предельное значение напряжения, реле включено, когда измеренное напряжение ниже нижнего предельного значения напряжения, реле выключено. когда Верхнее предельное значение напряжения устанавливается равным нижнему предельному значению напряжения, Реле всегда будет выключено и постоянная разрядка.

2,4>. внутри области всасывания P4: система находится в режиме P4, Когда измеренное значение напряжения находится между верхним и нижним ограничением, реле держать на, и в других случаях реле выключено.

2,5>. из диапазона P5: система находится в режиме P5, Когда измеренное значение напряжения в ниже, чем нижнее предельное значение напряжения, или измеренные значения Напряжение значение если сумма вашего заказа превышает лимит (Напряжение значение, реле включается; в противном случае реле выключен.

5. Фон для зарядки:

1>. Напряжение батареи уменьшится после использования.

Положительные и отрицательные электроды батареи генерируют положительные и отрицательные заряды в зависимости от различных материалов в батарее. поскольку батарея используется более часто, положительные и отрицательные заряды будут постепенно уменьшаться. положительная и отрицательная концентрация заряда в положительных и отрицательных материалах постепенно снижается. снижение концентрации вызывает снижение тока. напряжение батареи Ток, помноженный на внутреннее сопротивление батареи, поэтому напряжение станет меньше. если аккумулятор используется в течение длительного времени, напряжение остается нормальным, и аккумулятор заряжается. это означает, что батарея сломалась. это потому, что внутреннее сопротивление батареи становится больше. такие аккумуляторы нельзя использовать, и, как правило, их необходимо заменить.

2>. Общая Таблица параметров напряжения зарядки аккумулятора (только для справки)

2,1>. 6 В батарея: диапазон напряжения зарядки 6 В ~ 7,2 в

2,2>. 12 В батарея: диапазон напряжения зарядки 12 В ~ 14,4 В

2,3>. 24 В батарея: диапазон напряжения зарядки 24 В ~ 28,8 в

2,4>. 36 V батарея: напряжение при зарядке диапазон 36 V ~ 46,8 V

2,5>. 48 V батарея: напряжение при зарядке диапазон 48 V ~ 57,6 V

2,6>. 72 В батарея: диапазон напряжения зарядки 72 В ~ 86,4 в

2,7>. Примечание: Не заряжайте более чем одну десятую от емкости аккумулятора. Напряжение зарядки не выше 1,2 от номинального напряжения аккумулятора.

6. Продукт Применение:

1>. Интеллектуальное управление зарядкой и разрядкой аккумуляторов и литиевых батарей. Установив два набора значений верхнего и нижнего предельных напряжений, можно эффективно контролировать зарядку и разрядку аккумулятора, а также избежать повреждений, вызванных перезарядкой и недостаточной зарядкой аккумулятора.

2>. для измерения напряжения постоянного тока Система интегрирует 5 видов рабочих режимов и работает в режиме P1, его можно использовать в качестве вольтметра, а диапазон измерительного напряжения составляет 0-99,9 В.

3>. Всасывания внутри или вне диапазона.

7. Посылка:

1>. 1 шт. красный + синий Контроллер заряда батареи;

2>. 1 шт. XH2.54-2P 15 см провода.
