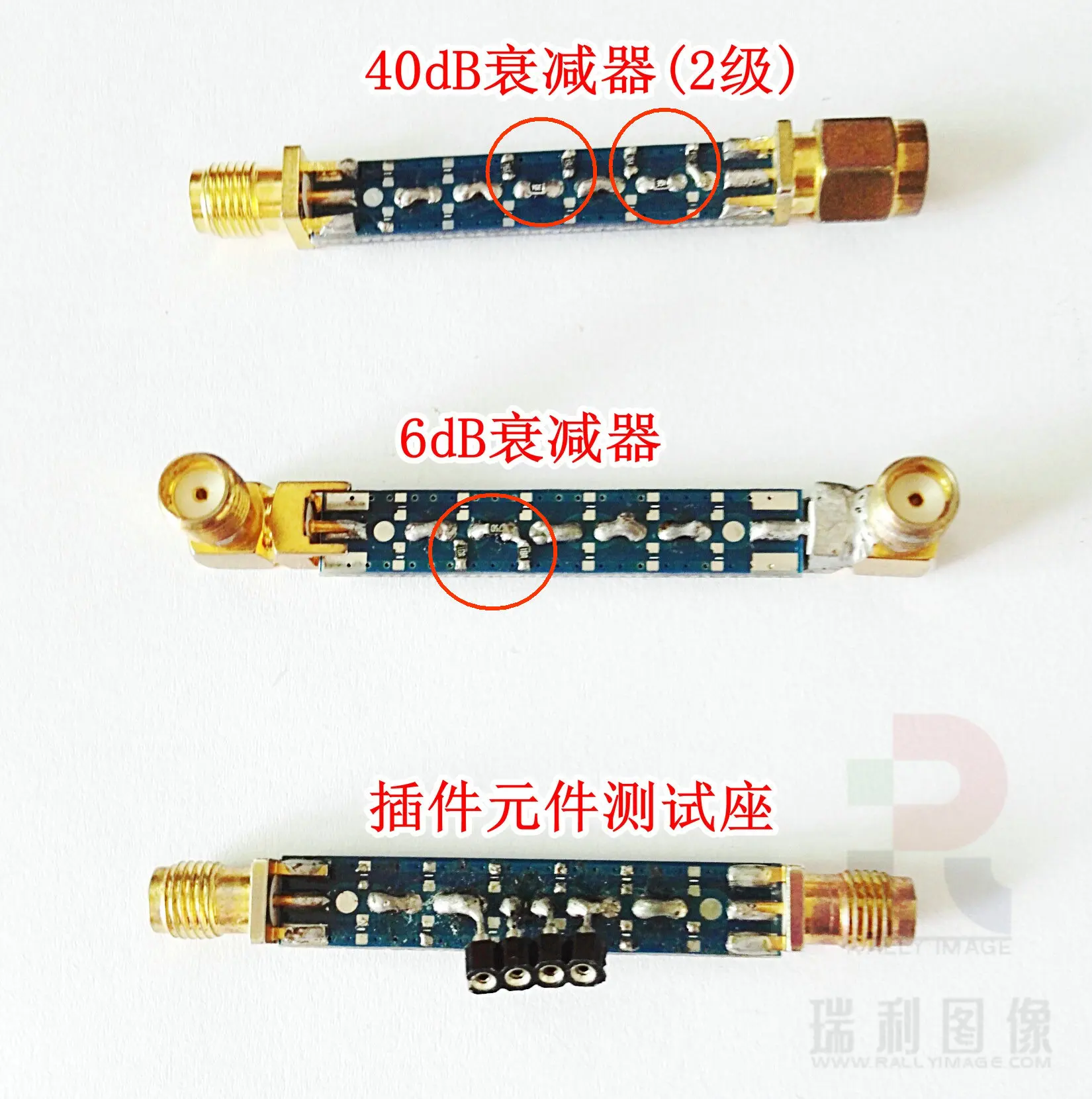

Самодельный аттенюатор, тестовое гнездо для частотной уборочной машины и векторного анализатора

Будьте внимательны:Этот многофункциональный тестовый Стенд только в контейнерах 2 индивида. Внешний винт с внутренним отверстием, 1blockPCBplate, 1strip10Row отверстие для ног,

\
\

Не содержит других компонентов.

\
\

\
\

\
\

Сокровище тестирования компонентов, он также может быть использован для временных самодельных аттенюаторов. дизайн продукта orEMCRectification, лучше использовать высокочастотные устройства, волновой фильтр, Производительность магнитных бусин протестирована., выберите подходящее устройство, не используйте устройства слепо или небрежно.

\
\

\
\

Pcbв компонент Посылка на is0603 。

\
\

\
\

\
\

Может сделать трехуровневый orTType аттенюатор типа orTType, ∏обычно используемый тип, реагирующий на коэффициент затухания:

\
\

\
\

Коэффициент затухания R3 R4 R5

\
\

6dB 150 36,9 150

\
\

10dB 94 70,7 94

\
\

20dB 60,7 247 60,7

\
\

30dB 52,6 780 52,6

\
\

\
\

Сварочное отверстие, его можно использовать в частотной уборочной машине, тестирование производительности подключаемых компонентов на векторном анализаторе.

\
\

Выше изображение 11,0592 mhztest схема кристаллов:

\
\

\
\

\
\

\
\

\
\

\
