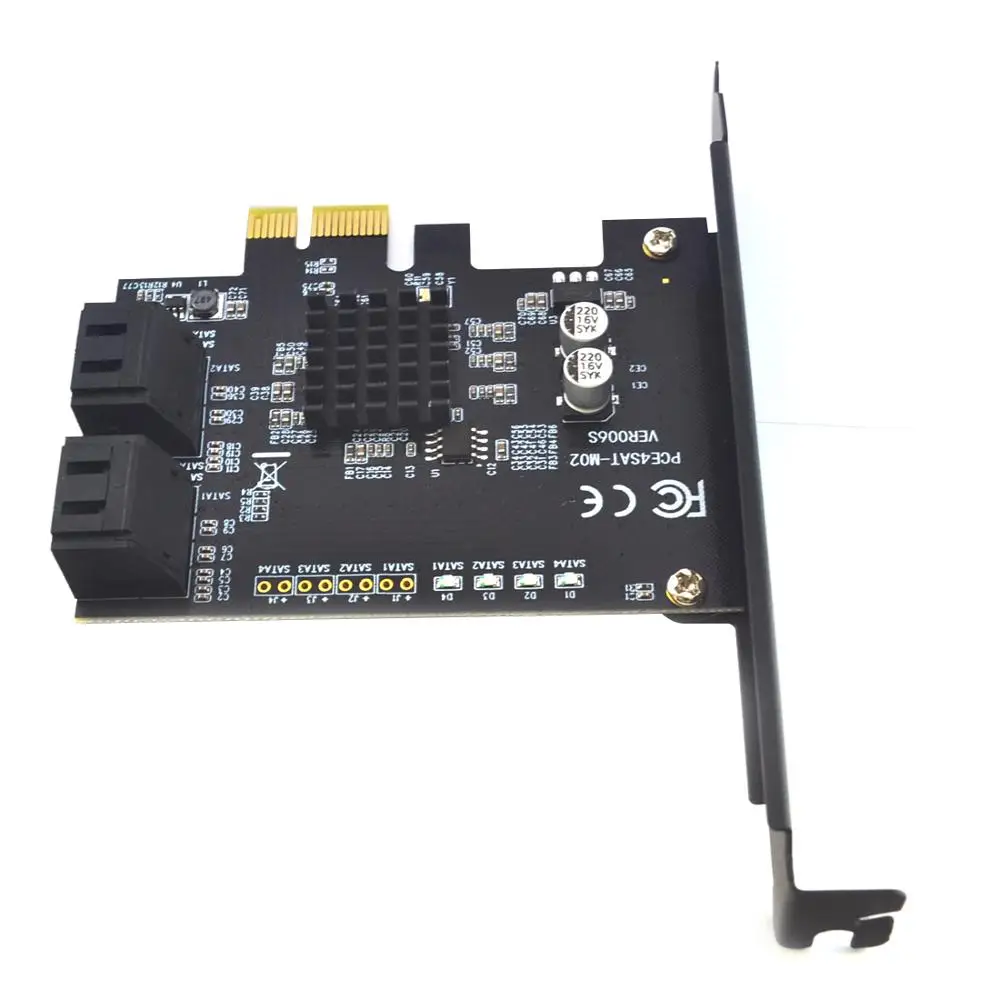

SATA3.0 карта расширения для PCI-E 4 порта 6G riser Card 88SE9215 чип Расширенный IPFS карта преобразования жесткого диска компьютерные аксессуары

Описание

Особенности:

Совместимость со спецификацией Serial ATA 3,0, обратная совместимость с SATA2.0 SATA1.0

Совместимость со Спецификацией PCI-Express v2.0, обратная совместимость с PCI-Express v1.0.

Поддержка скорости передачи данных 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с

Поддержка Gen 1i, Gen 1x, Gen 2i, Gen 2 m, Gen 2x и Gen 3i.

Поддержка 4 SATA

Поддержка режима AHCI1.0 и IDE

Поддержка собственной команды queue (NCQ)

Поддержка FIS основана на переключателе мультипликатора порта или коммутации команды.

Поддержка горячей замены и горячей замены.

Совместимость с жесткими дисками SATA6G, 3g и 1,5G

Интерфейс шины: слот PCI-Express x1

Интерфейс расширения: 4 SATA3.0 интерфейсов

Системные требования: один слот для PCI Express x1 доступен, поддерживающий Оба разъема PCI-E X2 X4 X8 X16

Операционная система: WIN10/8/7/Vista (32/64 бит)/Vista (32/64 бит)/XP/2003/2008/LINUX

Продукт файл драйвера:

Компакт-диска. .. Драйвер \ карта SATA \ Marvell \ 91XX_92XX Setup, затем выберите соответствующую папку в соответствии с системой.

PCIE к SATA3.0 riser card используется следующим образом:

В первую очередь, Системный диск и PCIE к SATA3.0 riser card условия подключения и решения:

1. Режим интерфейса SATA PCIE к SATA3.0-режим AHCI. Если вы хотите подключить системный диск на нашей карте, посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнской плате. В противном случае он не пройдется. Наша карточная карта запускает систему 2. если определяется, что система установки интерфейса SATA, вставленная в материнскую плату, является режимом AHCI, то Вы можете непосредственно вставить жесткий диск в нашу карту, И затем введите системную плату, чтобы установить системный диск в качестве первой загрузки 3. вышеуказанные два условия доступны, если он все еще не может начать, или повторные перезагрузки, то интерфейс жесткого диска материнской платы и наша карта адаптера коллизии, решение состоит в том, чтобы войти в материнскую плату, установите параметры интерфейса жесткого диска материнской платы для отключения, сохранения и перезапуска для запуска системы

Во-вторых, Общий диск и PCIE к SATA3.0 условия подключения и решения:

1. когда системный диск подключен к материнской плате, Обычный диск вставляется в PCIE на карту SATA3.0, затем при запуске необходимо обнаруживать только информацию о картах адаптера и обычную модель диска 2. Если состояние установлен, или не может начать систему, то вы должны войти в системную плату BIOS, установите системный диск на первую загрузку.

В-третьих, Системный диск и Обычный диск и PCIE для подключения и решения SATA3.0:

1. условия, если системный диск с оригинальной установленной материнской платой-это тест на режим AHCI, можно использовать следующие методы для достижения, если это режим IDE, установленный системой, затем вы можете только переустановить систему через PCIE в SATA3.0 2. 1 Условие устанавливается, вы не можете начать ввод материнской платы, установите системный диск на первую загрузку.

3. 1,2 условий выполнены, или не могут начать, затем может быть интегрирован интерфейс SATA, пожалуйста, введите системную плату, чтобы установить SATA для отключения

Упаковочный лист:

Карта расширения SATA3.0 * 1
