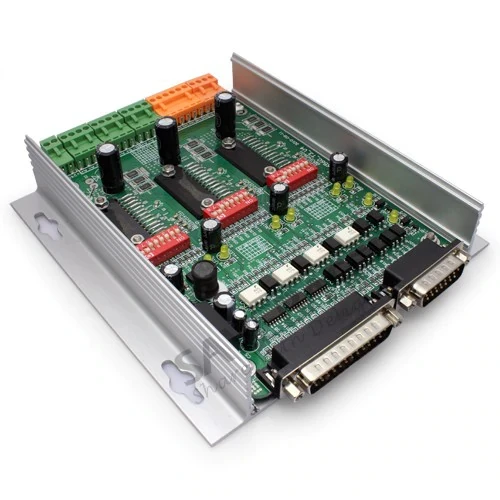

* Новый * 3 осиTB6560AHQКонтроллер шагового двигателя с алюминиевой коробкой(0.5A-3.5A)

SAVEBASE 12-30 в 0,5-3.5A TB6560 3 оси драйвер шагового двигателя с коробкой защиты RU местная

Продукт Особенности

Принять оригинальный чип Toshiba TB6560AHQ-Высокая мощность, максимальный 3,5а привод тока чипсет!

Регулируемые "0.5A-3.5A (пиковый ток)" Настройки тока привода: выходной ток фактической работы на каждой оси может быть установлен на "20%, 50%, 75%, 100%" от максимального тока.

Регулируемые настройки деления (микро шаг): 1, 1/2, 1/8, 1/16.

Регулируемые настройки режима распада (4 режима):

I. 0% -- нет режима распада

II. 25% -- режим медленного распада

III. 50%-средний режим распада

IV. 100% -- режим быстрого распада

Автоматическая функция управления полупотоком: регулируемый режим полупотока и регулируемый полупоток тока, с множественной моделью полупотока и настройками полупотока тока.

С новой технологией биполярного постоянного тока: высокая точность работы, низкая вибрация, низкий уровень шума.

Профессиональный дизайн с супер функцией анти-помех для более плавного бега.

Функция защиты от перегрузки, перегрева: защита компьютера, платы водителя и другого оборудования от повреждения.

Охлаждающая алюминиевая конструкция коробки: функция охлаждения и защита платы водителя от повреждения грязи, пыли или других жидкостей.

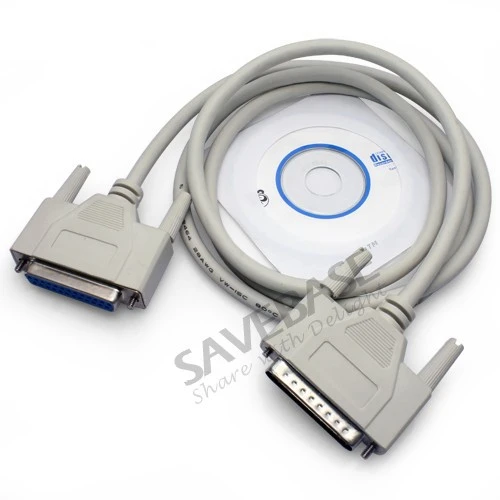

Полная оптическая изоляция закрытого типа (формальная фотоэлектрическая муфта) для защиты компьютера и оборудования пользователя стандартный параллельный интерфейс, поддерживает программное обеспечение MACH2,MACH3 (по умолчанию мы рекомендуем), EMC2, KCAM4 и т. Д.(* Для совместимости с другими программным обеспечением, пожалуйста, не стесняйтесь связаться с нами!)

Применение поле

Для обработки различных форм

Для консультации, таких как марка, архитектурная форма, значок, табличка, доски дисплея, дверная пластина, украшение мебели и т. Д.

Для резьбы портрета, пейзажа, рукописного ввода, запечатывания и т. Д.

Подходит для любого малого и среднего автоматического оборудования с контроллером с ЧПУ, например, X-Y-Z, маркировочных машин, лазерных резаков, гравировальных машин и устройств

Dip настройки

Текущие параметры	S1	S2	S3	S4	Микро-шаг установки	S5	S6	Распад настройки режима	S7	S8
20%-20%	OFF	OFF	На	На	1	На	На	Без разложения	На	На
50%-20%	OFF	На	OFF	На	1/2	На	OFF	Медленного распада	На	OFF
75%-20%	OFF	OFF	На	OFF	1/8	OFF	OFF	Середины распада	OFF	На
75%-50%	На	OFF	OFF	OFF	1/16	OFF	На	Быстрый спад	OFF	OFF
100%-20%	OFF	На	На	На
100%-50%	OFF	OFF	OFF	OFF

Текущие параметры инструкция

Пример	75%-20%
Рабочий ток	3.5A * 75%
Пауза в настоящее время	3.5A * 20%

Примечание: если плата привода имеет ненормальный шум при работе или блокировке, вы можете решить проблему, регулируя режим распада.

Более подробная информация

SAVEBASE 12-30 в 0,5-3.5A TB6560 3 оси драйвер шагового двигателя с коробкой защиты RU местная Источник питания постоянного тока 12-30 в(Не входит в комплект, пожалуйста, свяжитесь с нами, если вам это нужно!)Этот драйвер получает питание от того же блока, что и steppers, для этого не требуется отдельный источник питания.

Напряжение выбор

12-16 V DC источник питания для Nema 17 шаговых двигателей

16-24 V DC источник питания для Nema 23 шаговые двигатели

(Высокое напряжение сгорит чипы или шаговые двигатели!)

Ampertage выбор

Выходной ток блока питания может быть рассчитан следующими выражениями

Выходной ток = Номинальный ток шагового двигателя * Количество + 2а

(Например, если вы хотите управлять 3 * 2A Nema 23 шаговыми моторами, рекомендуется 24 V 8A DC источник питания, но более высокой мощности, таких как 24 V 10A/15A также будет хорошо. Если вы не уверены в выборе блока питания, пожалуйста, не стесняйтесь обращаться к нам за помощью)

Выход драйвера совместим с 2 или 4 фазными, 4,6 или 8 свинцовыми шаговыми двигателями, 3.5A Макс.

Подходит для однополярных или биполярных шаговых двигателей.

Пожалуйста, отключите питание перед подключением или отключением разъемов, чтобы избежать сгорания платы.

Схема подключения

Примечание: Эти внешние инструменты слева и снизу на следующем рисунке только для справки о подключении, у нас нет их для продажи на данный момент!

Технические характеристики

Электрические свойства (температура окружающей среды Tj = 25 °C)
Вход Напряжение	Источник питания постоянного тока 12-30 в
Привод Шагового Электродвигателя ток	0.5A-3.5A/фаза
Тип привода	Двухполюсный pwm-выход с постоянным потоком
Совместимые шаговые двигатели	2 или 4 фазы, 4,6 или 8 свинцовых шаговых двигателей, 3.5A Макс.
Размеры	20155 см (Д * Ш * В)
