Описание
Этот модуль определяет один конец подключения автомобильного OBD диагностического разъема, тогда другой конец получит информацию о транспортном средстве.,Выход через последовательный портConvenience удобство, даже если вы не знаете о carsCNABus andOBDIn в случае диагностической технологии, можно также осуществить получение информации о транспортном средстве.Датчик эквивалентен приобретению информации о транспортном средстве, прямой серийный выход, удобная стыковкаMCU 。
Два, определение интерфейса модуля
Модули, подключенные к автомобилям, являются стандартными 16pin-контактными интерфейсами. другой конец является последовательным портом, и provide12Voutput. 4pin, определения: 12 V, RX, TX, GND. как показано на рисунке выше, конкретные последовательные контакты определяются следующим образом:
| \ Жгут цвет \ | \ Штыревая идентификация \ | \ Примечания \ |
| \ Коричневый \ | \ GND \ | \ Провод заземления \ |
| \ Зеленый \ | \ RX \ | \ Линия приема последовательного порта (3,3 Vlevel) \ |
| \ Цвет: желтый \ | \ TX \ | \ Линия отправителя последовательного порта (3,3 Vlevel) \ |
| \ С вышивкой в виде феникса красные свадебные \ | \ 12voutput \ | \ Эта линия непосредственно выводит напряжение аккумулятора транспортного средства, высокое напряжение, как правило, не требуется подключать провод. \ |
3. Описание набора модуларатной инструкции
Используйте внешний последовательный порт opertimcuor, отправьте outATCommand в модуль, модуль возвратит данные транспортного средства, особенно удобно для работы.
3.1запрос потока данных в реальном времени:
| \ ATinstructions \ | \ Инструкция функция \ | \ Инструкция Описание \ |
| \ При температуре + RON \ | \ Открыть поток данных в реальном времени вещания \ | \ После осуществления, Press1hzExternal вещания в реальном времени потока данных транспортного средства \ |
| \ При температуре + ROFF \ | \ Выключение трансляции данных в реальном времени \ | \ После выполнения, а не передачи данных транспортного средства в реальном времени за пределами \ |
AT + DTZ = XXX Настройка выходного потока данных в реальном времени при + DTZ = 015
(Десятичная цифра 3) Частота (поток данных в реальном времени фоллоу15*10 миллисекунд = 150 миллисекундные выходные данные)
Установите значения * 10 миллисекунд, то есть интервал времени для внешних выходных данных.
Содержимое потока данных в реальном времени:
| \ Серийный номер \ | \ Данные товара \ | \ Блоки и замечания \ |
| \ 1 \ | \ Батарея Напряжение \ | \ V \ |
| \ 2 \ | \ Частота вращения двигателя \ | \ Об/мин \ |
| \ 3 \ | \ Скорость \ | \ Км/ч \ |
| \ 4 \ | \ Открытия дроссельной заслонки \ | \ % \ |
| \ 5 \ | \ Нагрузки двигателя \ | \ % \ |
| \ 6 \ | \ Хладагент температуры \ | \ ℃ \ |
| \ 7 \ | \ Процент оставшегося масла \ | \ % \ |
Пример: $ OBD-RT, 12,2, 6627,68, 33,16, 68,38
Анализ: напряжение аккумулятора 12.2в, скорость 6627turn, скорость 68км/ч, открывание дроссельной заслонки 33%, загрузка двигателя 16%, температура охлаждающей жидкости 68℃, остаточный масляный 38%.
3,2 номер кадра запрос
Этот модуль обеспечивает точное считывание номера кадра, он также может разумно определить, поддерживает ли транспортное средство чтение номера рамы или нет.
| \ ATinstructions \ | \ Инструкция функция \ | \ Возврат формат \ |
| \ По телефону + 296 \ | \ Получение CarsVIN \ | \ $296 = S (17 позиций) \ |
Пример:$296 = 1, 1G1JC5444R7252368
Анализ:$296 = 1, By1, от имени carECUSupport номер рамки чтения, Follow-up17The номер кадра пространства.
$296 = 1, By0, от имени номера карбюратора не поддерживается.
Считывание кода неисправности 3,3
Этот модуль может считывать код неисправности автомобиля в реальном времени., и конкретный код неисправности может быть отправлен.
| \ ATinstructions \ | \ Инструкция функция \ | \ Возврат формат \ |
| \ По телефону + 400 \ | \ Чтение кода ошибки \ | \ $400 = количество кодов неисправностей, описание кода неисправности (вертикальная сегментация, для exampleP4010 P4012) \ |
| \ По телефону + 401 \ | \ Очистить код неисправности \ | \ Заполненный $401 возврата = ОК \ |
Четыре. Последовательный порт захвата экрана
Пять: Пересылка прайс-лист

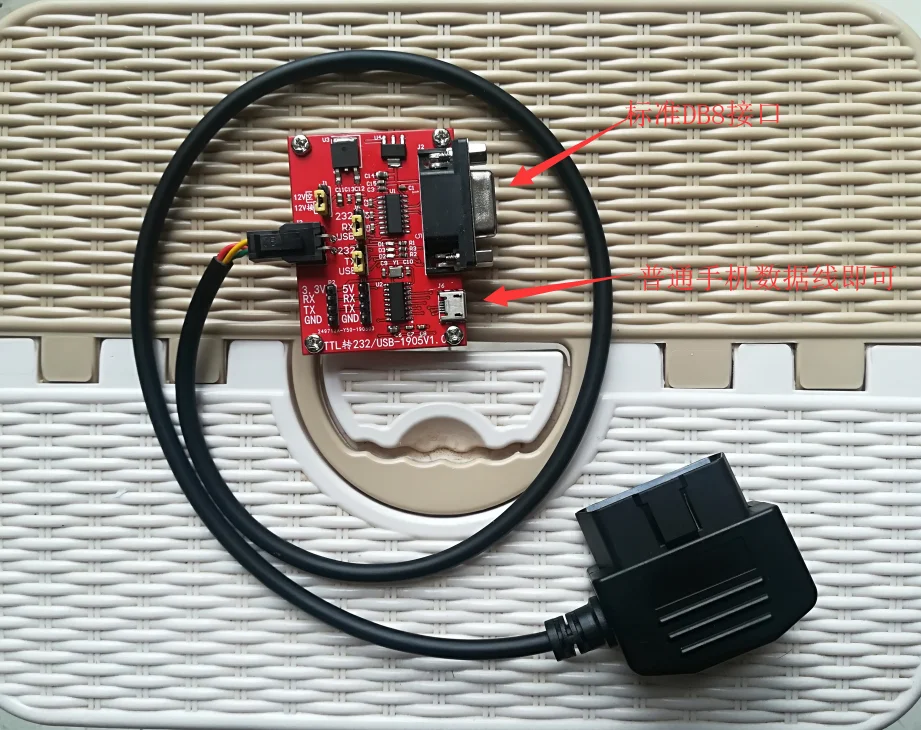

OBDTransfer модуль последовательного порта продукты * 1;
Соответствие ttl turn232, Поворот USB Адаптер платы * 1
