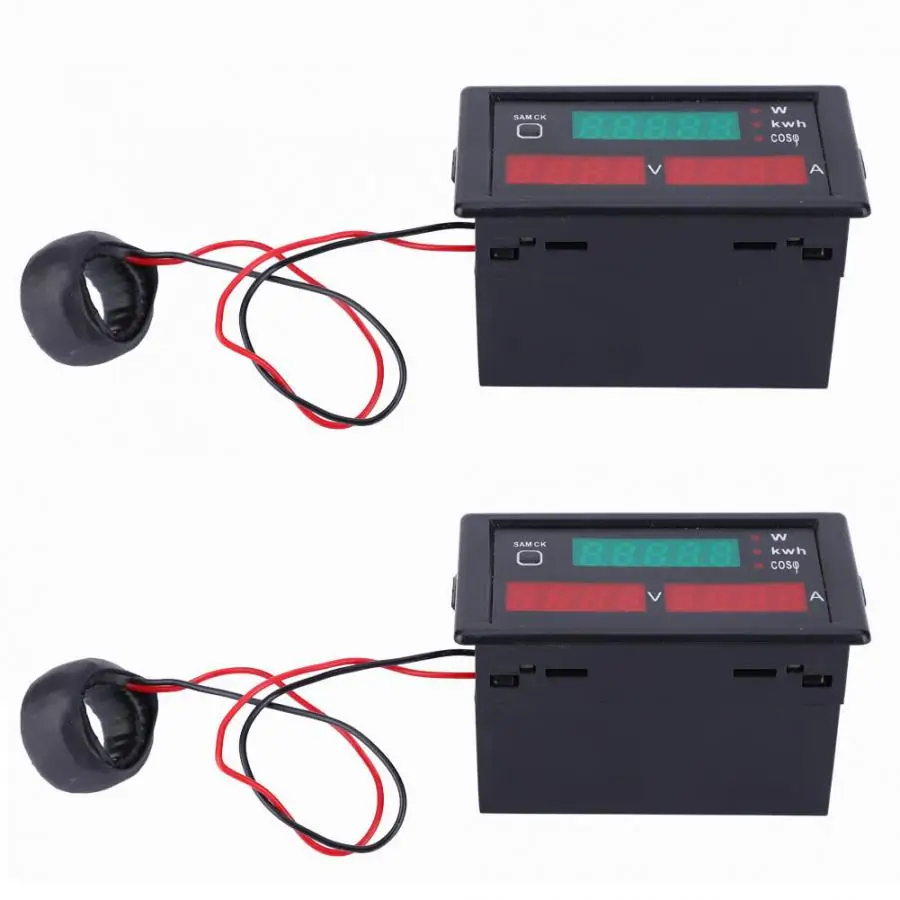

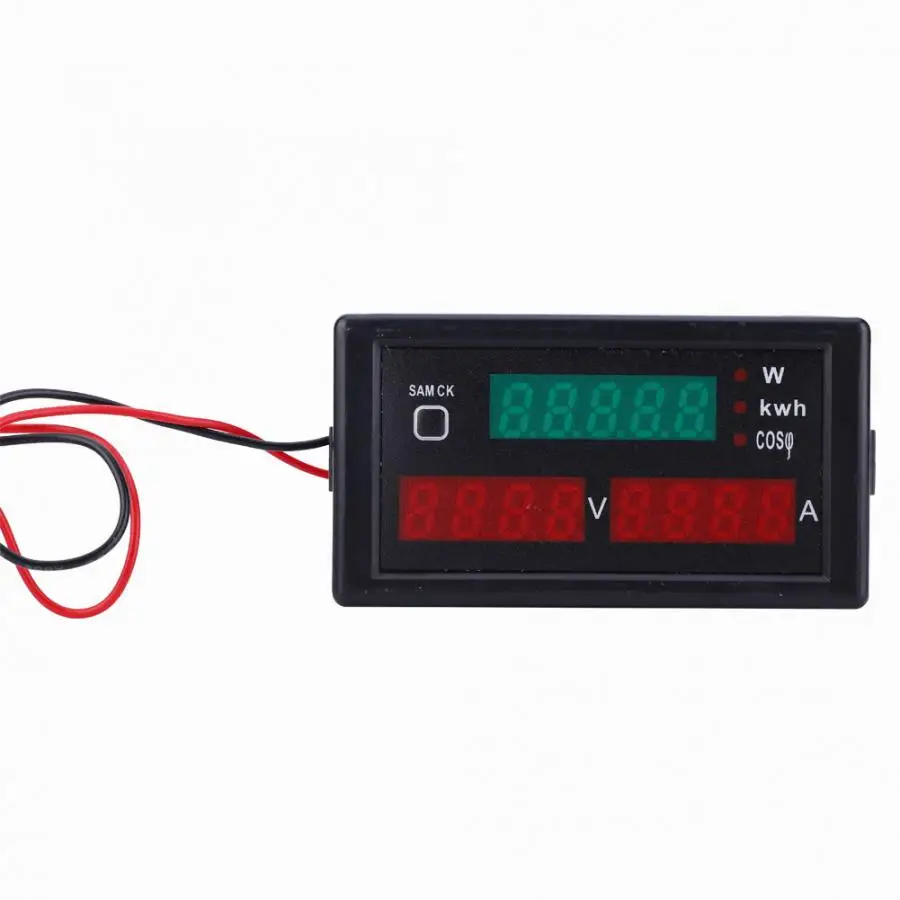

Счетчик энергии DL69-2047 5-в-1 мульти-Функция энергии постоянного тока Вольтметр Амперметр Мощность фактор Мощность метр

Особенности:

1. 5 в 1 Многофункциональный измерительный инструмент, может использоваться для измерения напряжения, тока, коэффициент мощности, мощность, электрическую энергию.
2. Разрешение измерений может изменяться автоматически.
3. Напряжение дисплей, отображение тока принимает 4-значный красный 0,32 дюймов светодиодный цифровой светодиодной лампой.
4. Активной мощности, электроэнергия (электричество) и коэффициент мощности принять 5-разрядный, зеленый 0,32 дюймов светодиодный цифровой светодиодной лампой.
5. Высокая точность измерения, до 1% ± 2 цифры.

Параметры:

Тип товара: многофункциональный счетчик энергии
Точность измерения: 1% ± 2 цифры
Дисплей: Напряжение Дисплей, ток, Дисплей принимает 4-значный красный 0,32 дюймов светодиодный цифровой трубки, активная мощность, электрическая энергия (электричество) и коэффициент мощности принять 5-разрядный, зеленый 0,32 дюймовый светодиодный цифровой тюбик.
ОпциональноНапряжение и сила тока:# (A):80 ~ 300 V 100A,# B:200 ~ 450 V, 100A
Диапазон измерений:
Напряжение переменного тока: AC80.0-300.0V (или AC200.0-450.0V, пользователи проверяют в соответствии с потребностями при заказе). Выберите напряжение 80 ~ 300 В для измерения 220 В; Пожалуйста, выберите напряжение 200-450 в для измерения 380 В. 200-450 в, если напряжение 220 В, когда напряжение ниже 200 в, счетчик не работает.
Переменный ток: AC0.00-100.0A, разрешение дисплея составляет 0.01A, когда ток измерения меньше 100A, и текущее разрешение дисплея составляет 0.1A, когда ток измерения больше 100A, диапазон автоматически преобразуется.
Активная мощность: (AC80.0-300.0V измерительного напряжения) 0,0-30000 Вт (AC200.0-450.0V: 45000 Вт)
Электрическая Энергия: 0.000-99999Kwh, автоматическое преобразование десятичной точки
Коэффициент мощности: 1,000-0,000
Скорость измерения: около 2 раз в секунду

Способ использования и проводки:
1. В соответствии с схемой подключения чертежа, подключите вторичный конец (зеленый свинец) трансформатора тока прибора к синей клемме счетчика, и проденьте провод измерительной цепи один раз через среднее отверстие трансформатора тока.
2. Подключите свинец измерения напряжения к зеленому терминалу счетчика. Затем включите питание для измерения напряжения. Начните считывать результаты измерений.
3. После включения питания, функции отображения измерения, отображаемые измерителем, являются напряжением (в), током (а) и активной мощностью (Вт). Когда вы нажимаете кнопку в левой части приборной панели (SAM), активная мощность (W) дисплея счетчика изменяется для отображения электрической энергии (электричество) (кВт-ч), и изменяется коэффициент мощности дисплея (COSφ) нажатием кнопки. Нажмите кнопку для изменения и возврата на дисплей активной мощности (Вт). Нажмите кнопку (SMA), чтобы отобразить функцию отображения цифровой трубки. На следующем рисунке показан цикл.

4. когда необходимо измерить электрическое количество (электрическую энергию) от нуля, нажмите кнопку (SAM), чтобы преобразовать функцию измерения в электрическую функцию измерения количества (электрической энергии), которые представляют собой право функция 5-разрядный Зеленый светодиодный цифровой дисплей трубки на может иметь разный метраж, дисплей. Индикатор-светильник показывает положение кВт · ч, затем нажмите и удерживайте кнопку (SAMCK) в течение 5 секунд. В 5-разрядный Зеленый светодиодный цифровой трубки отображается в электрическую энергию (электричество) все дисплеи ноль, а переключатель спусковой кнопки фотографического (SAM) мощность (электричество) показывает, что измерение от нуля.
5. электрическая энергия (электричество) показывает, что есть сбой питания, чтобы автоматически сохранить данные к вам, то есть, когда измеренное напряжение отключено или отключено питание, счетчик автоматически сохранит ток электрической энергии (электричество), при повторном (вызове) При измерении источника питания счетчик будет продолжать накапливаться на первоначально сохраненных данных.
