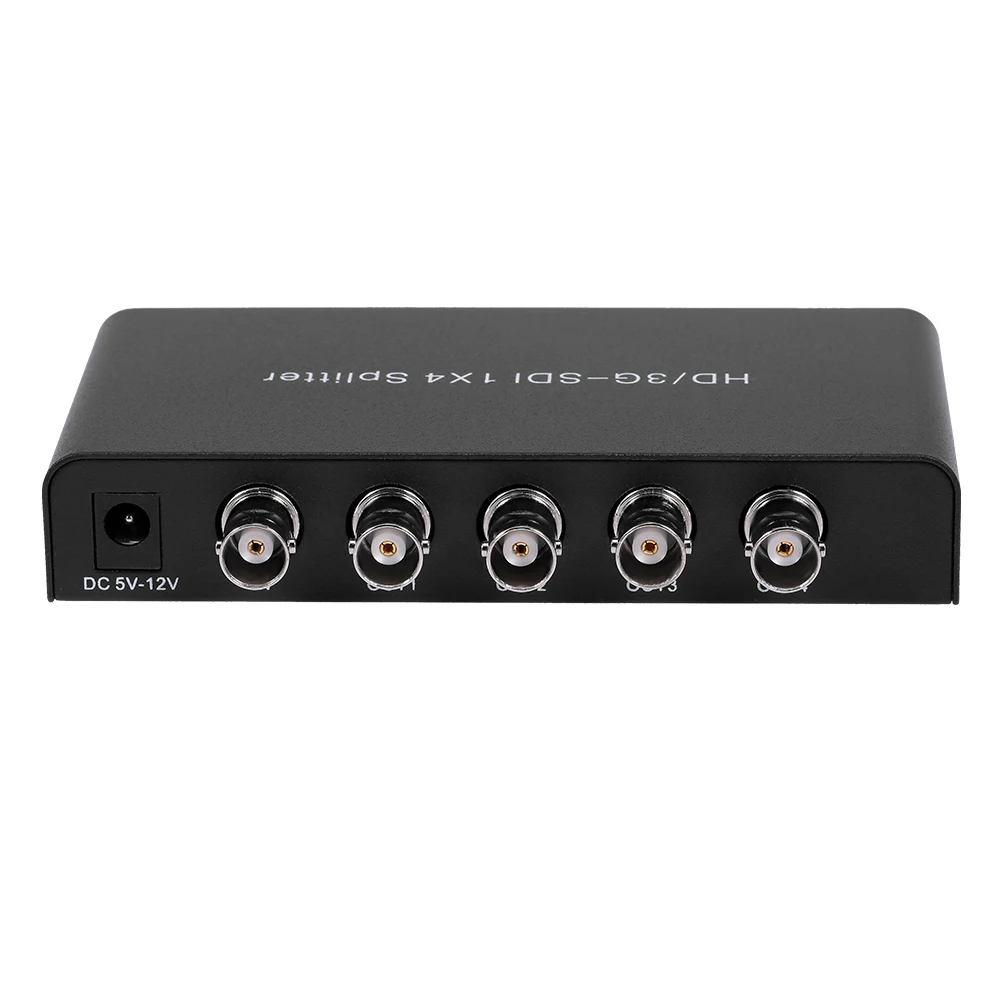

SDI 1X4 сплиттер видео конвертер 3g/HD/SDI ретранслятор распределения расширитель широкий Volatge вход без потерь передачи

Этот разделитель SDI может распределять один сигнал SDI на Четырехсторонние сигналы SDI, то есть выходной интерфейс может подключать четыре устройства SDI и отображать ту же картинку. Входной конец имеет внутренний эквалайзер, который может осуществить передачу на большие расстояния. Этот продукт может быть использован в местах, где шум, расстояние передачи и безопасность, контроль центра обработки данных, распределение информации, удаленный мониторинг, презентация конференц-зала, цифровые среды и корпоративные учебные площадки. С is, несколько дистрибьюторов могут быть подключены для достижения многоинтерфейсного расширения на большие расстояния.

Можно использовать в местах, где шум, расстояние передачи и безопасность ограничены, управление Центром обработки данных, распределение информации, удаленный мониторинг, презентация конференц-зала, цифровые среды и корпоративные учебные площадки.

Высокая четкость, высокая точность, без задержек, показывает каждую деталь.

Поддерживает 480i @ 60, 576i @ 50 (стандартное определение), 720p @ 50/60, 1080i @ 50/60 (HD), 1080p @ 24/25/29,97/30/50/59,94/60 (3g).

Принимает 24 бит/192 кГц чип DAC для обеспечения высокого качества звука (разветвитель поддерживает только 48 кГц Аудио Частота образца).

Поддержка 5 В до 12 В постоянного тока с широким входом напряжения, для низкого энергопотребления и низких требований адаптера питания.

С индикатором входного состояния, четко укажите статус использования устройства.

Товар: сплиттер SDI 1X4

Цвет: черный

Стандарт SMPTE: 425 M уровень A & B, 424 M, 292 M, 259 M-C

SDI скорость передачи данных: 270 МБ/с. (SD), 1,485 ГБ/сек. (HD), 2,97 ГБ/сек. (3g)

Вход/Выход Разрешение

Стандартное определение: 480i @ 60, 576i @ 50

HD: 720p @ 50/60, 1080i @ 50/60

3g: 1080p @ 24В пост/25/29,97/30/50/59,94/60

Частота звукового образца: 48 кГц

Входной порт: 1 х BNC (SD/HD/3G-SDI)

Выходной порт: 4 x BNC (SD/HD/3G-SDI)

SDI кабель передачи: вход до 100 метров и выход до 80 метров, вход до 80 метров и выход до 100 метров

Вход Напряжение: DC5V-12V

Максимальная мощность: 1,5 Вт

Режим защиты человеческого тела ESD: ± 8 кВ (сброс зазора воздуха), ± 4 кВ (разрядка контакта)

Рабочая температура:-10 + 55 °C

Температура хранения:-20 + 60 °C

Рабочая влажность: 10-90% RH (без конденсации)

Влажность хранения: 5-95% RH (без конденсации)

Размер: 125*66,5*22 мм/4,9*2,6*0,9 дюймов

Вес: 192 г/6,8 унций

Посылка Размеры: 17,5*12*5,7 см/6,9*4,7*2,2 дюйм (ов)

Вес упаковки: 341 г/12,03 унций

1 Подключите SDI камера выход из любой точки сплиттер через SDI линии,

2. Подключите OUT1-OUT4 конец сплиттера к входу SDI-дисплея устройства через SDI-линию.

3, наконец, подключите головку адаптера питания постоянного тока к входу разветвителя постоянного тока, а затем подключите адаптер к розетке питания.

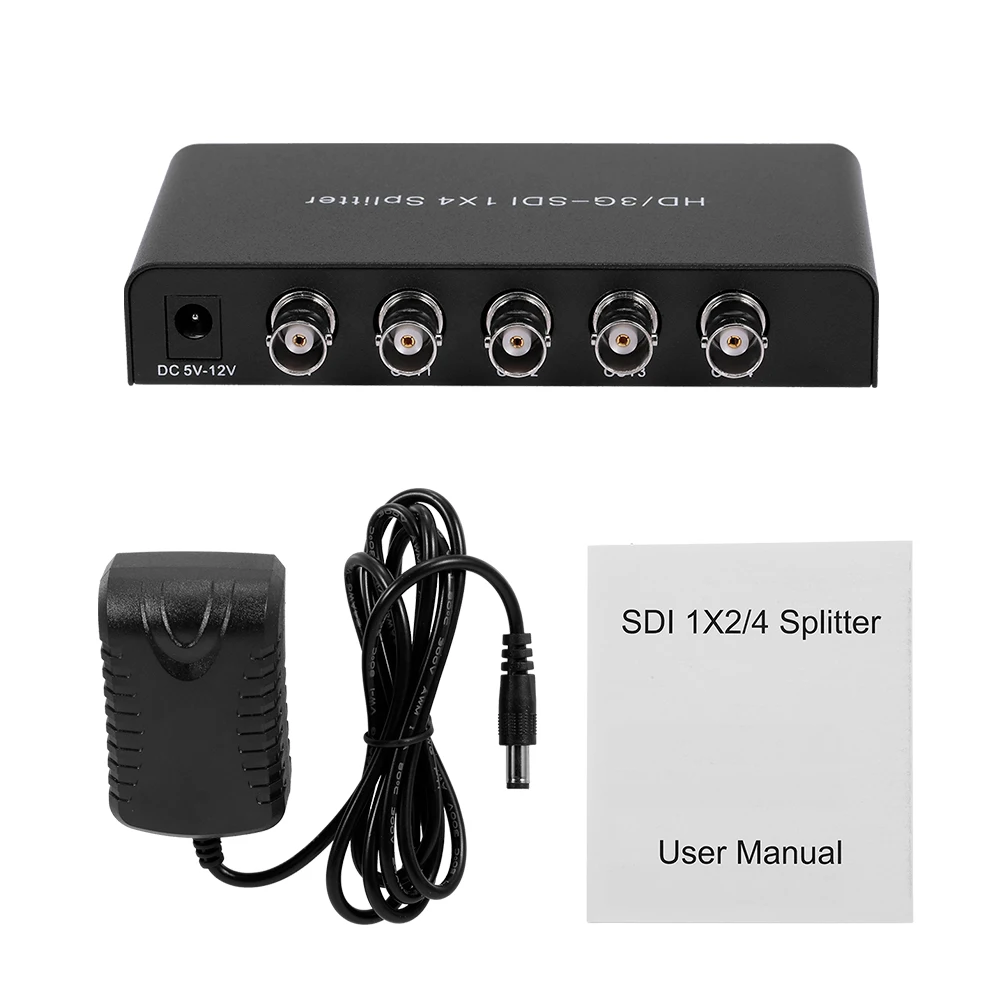

1 * SDI 1x4 сплиттера

1 * адаптер

1 * Руководство пользователя
