Описание
Тип чипа:DSPIC33EV128GM106 Размер: 92*92 мм
Чип ресурсы:
Most53индивидуальный/O рот свинцовый
2 individualSENT ( Односторонняя передача на полбайта )
4 individualDMApassageway
2 Последовательный порт UART
2 individualSPIModular
1individualI2CModular
1 ортогональная кодеры
1 individualECANBus трансивер
6 лучшие предложения на электрических велосипедах machineryPWMcontrol
36 roadADC вход, настраиваемый AS10 позиция, 1. 1 MspsAnd имеет 4 человека и hperhaps12 позиции, 500 kspsAnd have1 человек & H
4 Путь входного сигнала захвата
4 канальный выход сравнение
Порты и разъёмы изменения уровня прерывания
Операционный усилитель/Компаратор (4/5)
CTMUfunction PTGfunction
1 individualCRCGenerator
Интерьер сторожевой
5individual16Bit таймер 2individual32Bit таймер
Максимальная скорость 70mips (4.5Vto5.5V,-40°Cto + 85 °C)
8 K ram, 128 K FlASH

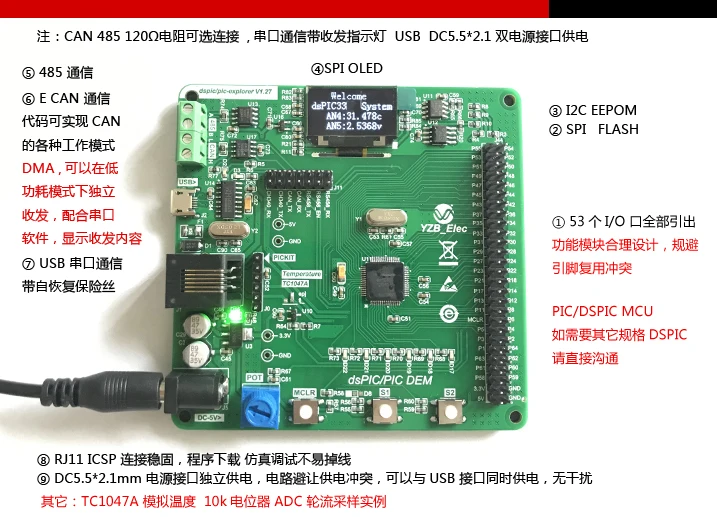

Бортовой ресурс:
1 individualECANBus трансивер
1individual485Bus трансивер
8 individualPWMoutput
1individualch340-usbпоследовательный порт, с приемкой и отправкой инструкции sledlamp
6 индивидуальных PatchLEDIndicator светильник
1 внешний кристалл (стандарт 8 МГц)
1 человек 0,96 OLEDscreen
1 индивидуальный вход (POT-10kpotentiometer)
1 датчик температуры (TC1047A)
1индивидуальный 24lc64 EEPROM, может doI2CExperiment
1individualGD25Q40, может doSPIExperiment
1 Кнопка сброса и сброса
3а ключ, с функцией прерывания изменения уровня
3 разъема питания и схема защиты (MICRO-USB, TPYE_C DC5.5 * 2,1), с функцией защиты от короткого замыкания
1 Мощность показателей
2 индивидуальные alicspdebug интерфейс (RJ11Writing stand, у нас есть соответствующие соединения, 6 pPin держатель)
53 Индивидуальные/OPin все свинцовые
Бортовой модуль преобразования напряжения, внешний источник питания DC5V
1 individualECANBus трансивер
1individual485Bus трансивер
8 individualPWMoutput
1individualch340-usbпоследовательный порт, с приемкой и отправкой инструкции sledlamp
6 индивидуальных PatchLEDIndicator светильник
1 внешний кристалл (стандарт 8 МГц)
1 человек 0,96 OLEDscreen
1 индивидуальный вход (POT-10kpotentiometer)
1 датчик температуры (TC1047A)
1индивидуальный 24lc64 EEPROM, может doI2CExperiment
1individualGD25Q40, может doSPIExperiment
1 Кнопка сброса и сброса
3а ключ, с функцией прерывания изменения уровня
3 разъема питания и схема защиты (MICRO-USB, TPYE_C DC5.5 * 2,1), с функцией защиты от короткого замыкания
1 Мощность показателей
2 индивидуальные alicspdebug интерфейс (RJ11Writing stand, у нас есть соответствующие соединения, 6 pPin держатель)
53 Индивидуальные/OPin все свинцовые
Бортовой модуль преобразования напряжения, внешний источник питания DC5V
Подходит для разработки продукта инженера и экспериментов, чтобы сохранить стоимость системы, более подходящие новички учатся использовать!
Развития требований к окружающей среде:
Windows 2000/XP Операционная система Windows 7/10

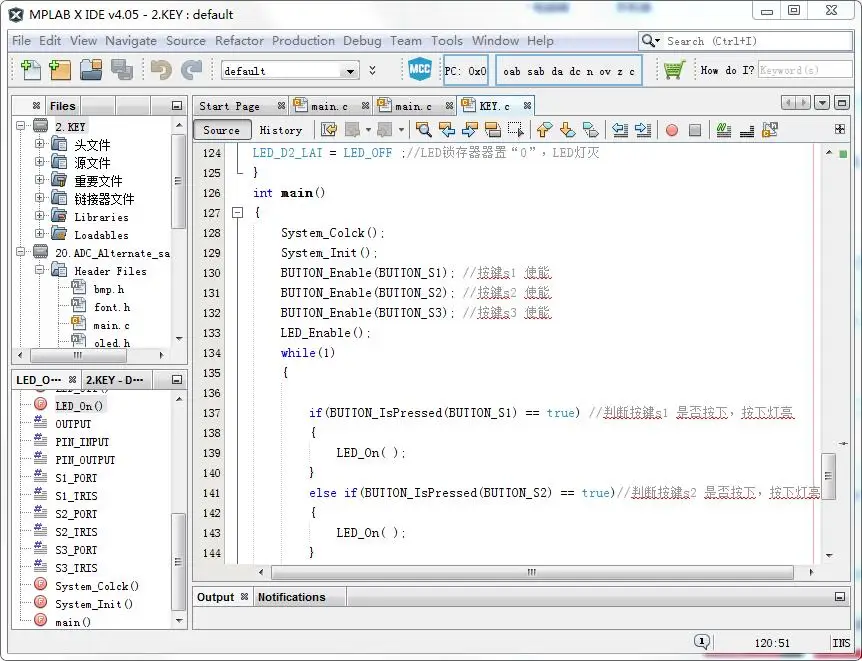

Интегрированная среда разработки MPLAB IDE
MPLAB xc16 обработке данных
Pickit3.5 + инструмент для разработки (приобретается отдельно, соответствие магазина)
Будьте осторожны: AllPICSCM должен использовать инструменты разработки для моделирования и загрузки программ онлайн
Windows 2000/XP Операционная система Windows 7/10
Интегрированная среда разработки MPLAB IDE
MPLAB xc16 обработке данных
Pickit3.5 + инструмент для разработки (приобретается отдельно, соответствие магазина)
Будьте осторожны: AllPICSCM должен использовать инструменты разработки для моделирования и загрузки программ онлайн
Отгрузочная ведомость: DsPIC33EV128GM106Development доска 1 блок
5 coreMICRO USBData линия 1 полоса
2,54 двухрядная игла 54 игла 1 полоса

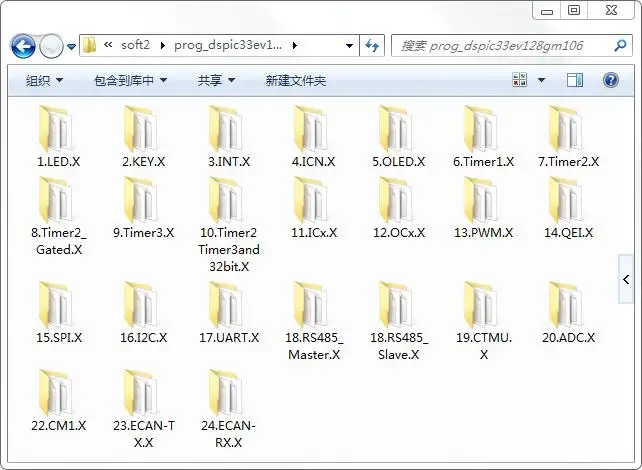

SkyDrive resources: схема макетной платы, поддержка процедуры макетной платы (Cprogram), ChinesePDFdata, MPLAB IDE andxc16Compiler СОПУТСТВУЮЩИЕ МАТЕРИАЛЫ
