Описание

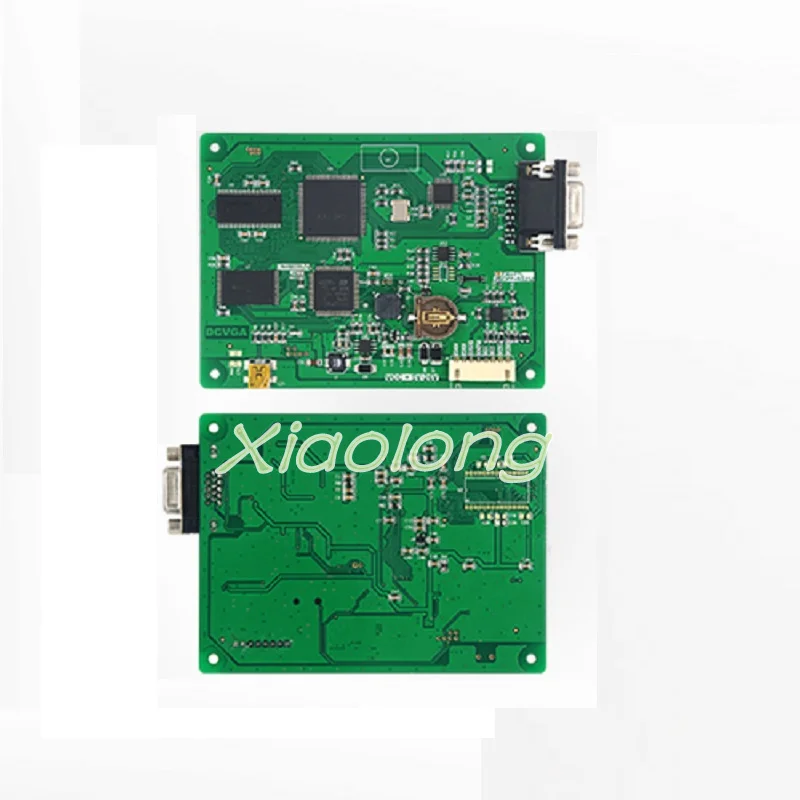

Модель продукта: DCVGA_01_800 * 600_RTC
◆ Название продукта: 8,0 "~ 55" Scope серийный экран панель VGA
◆ Характеристики продукта: 800*600, 5 В, с RTC
◆ Применение: Поддержка 15-55 дюймов VGA дисплей
Аппаратные функции/аппаратные функции
◆ 16-бит true color дисплей RGB (цвет 64 K);
◆ 1 Гбит устройство для хранения изображений Емкость (удовлетворение 99.5% потребностей пользователя), поддержка режима USB/SD/UART для загрузки фотографий;
◆ Встроенный стандартный 8*12, 8*16, 12*24, 16*32, 32*64 ASCII шрифт, 16*16, 24*24 ГБК и 32*32, 64*64 GB2312 и другие шрифты, пользователи могут настроить любую библиотеку шрифта windows
◆ Поддержка BMP, JPEG, WMF, PNG и GIF и других загрузок формата изображения;
◆ Поддержка произвольного текста положения и отображения курсора;
◆ Имеет различные элементы управления конфигурацией: кнопочное управление, текстовое управление, выпадающее управление, контроль хода, управление приборами, управление кривой, управление слайдером, управление выбором, управление значками, управление анимацией, управление часами и QR кодовое управление;
◆ Поддерживает произвольный размер изображения, обрезка изображения, фильтрация изображения и GIF отображение анимации;
◆ Поддержка общих функций GUI, таких как точки рисования, линии, круги, прямоугольники и многоугольники;
◆ Диапазон скорости передачи данных 1200-1Mbps
◆ Поддержка кривой отображения и автоматического фитинга;
◆ Регулировка подсветки на 255 уровня и автоматический режим экономии экрана;
◆ Поддержка дисплея RTC;
◆ Поддержка переключения слоев, копирования слоев и функции наложения слоев;
Архитектура продукта/архитектура продукта
Основные преимущества выбора двухъядерной архитектуры «Cortex-M3 + FPGA»: (1) FPGA-программируемое логическое устройство с высокой частотой и внутренними инструкциями для параллельной обработки, который может легко управлять TFTs с разрешением 1440*900, и частота обновления быстрая; 2) чистый Драйвер оборудования, Вся система не имеет операционной системы или ОС, она работает на питание, непрерывная 24*7*365 h непрерывная работа может работать надежно, без мусора избыточные файлы; (3) основными компонентами являются обычные устройства, более 10 лет постоянно товары.
Система в основном простаивает в состоянии без получения инструкции. Считывание данных и обновление отображения всех тяжелых нагрузок осуществляется независимо от оборудования FPGA. Особенности архитектуры обеспечивают надежность системы в некоторой степени. И сильная защита от помех. Поскольку FPGA использует параллельный механизм обработки, чтение данных Nandflash, запись SDRAM и вывод данных RGB выполняются под одним и тем же тиком часов, обеспечение быстрого обновления образа системы и быстрого времени отклика. На рисунке ниже показана приблизительная физическая карта PCB экрана серийного порта панель VGA 8,0 "~ 55".
Устройство имеет буферную область инструкции байта 4,7 K. Хост пользователя может выйти из программы серийного порта без ожидания и непрерывной отправки нескольких инструкций. Весь процесс прост в эксплуатации, и объем программного кода Значительно уменьшен.
Номер продукта
DCVGA_01_800 * 600_RTC
Код серии
VGA типа
Процессор *
Cortex-M3 + высокая скорость FPGA, двухъядерный процессор
Операционная система
Нет операционной системы, работает на питании, FPGA чистый аппаратный драйвер дисплея
Соглашение типа
Большой набор инструкций по цветовой конфигурации (частичное обновление Совместимо с MODBUS/Mitsubishi/DGUS)
Размер
8 "~ 55" дюймов
Разрешение
800*600
Для хранения
1 Гбит
Шрифт библиотека
Встроенный шрифт 10 МБ, включая любой размер матрицы ASCII, GBK, GB2312, UNICODE font, может настроить любой Компьютерный дисплей шрифта
Хранения снимков
Поддерживает устройство для хранения изображений любого размера, накапливается и хранит около 109 полноэкранных изображений
Цвет
65 K цвет, 16-bit rgb
Напряжение
5-26 в (погрешность ± 0,2 в)
Мощность потребление
191mA @ 5 V
Связь Интерфейс
RS232/ttl (по умолчанию 232 уровень)
Интерфейс Спецификация
XH2.54-8P
Изображение скачать
Поддержка USB/SD карты/UART, исследования и разработки рекомендуемый USB, производство Совет SD скачать
Внешняя клавиатура
Не поддерживает
Часы реального времени (RTC)
Поддержка обратного отсчета, таймера, года, месяца, дня и т. д.
Эффективная площадь экрана (AA)
/
Код Размеры
Длина × ширина × высота = 119,6 мм × 89,0 мм × 14,3 мм
Поддержка ПК программного обеспечения
VisualTFT
AV вход
Не поддерживает
Воспроизведение звука
Не поддерживает
Воспроизведение видео
Не поддерживает
Ethernet
Не поддерживает
WI-FI
Не поддерживает
◆ Основной продукт конкурентоспособности
Обучения цикл
30 минут, знакомых с окружающей средой развития, 3 дня, чтобы завершить дизайн взаимодействия человека и компьютера
Отладки программы
Хост-компьютер интегрирует «экран виртуального серийного порта», без необходимости подключения оборудования, непосредственно с Keil IDE и его связывающей отладкой
Время начала
Работает при включении питания, без времени загрузки системы
Конфигурации управления
Есть различные настройки управления, такие как кнопки, текст, выпадающее меню, прогресс бар, слайдер, метр, анимация, qr-код, кривая, запись данных, круговой прогресс бар и т. д.
Системная клавиатура
Встроенный виртуальный номер, клавиатура персонажа, поддержка китайского и английского метода ввода, настраиваемая клавиатура
Запись данных
Содержимое управления записью данных не поддерживается для экспорта на sd-карту
Удаленное обновление
Поддержка хоста пользователя для удаленного обновления прошивки экрана или инженерных изображений
Нажмите информация
Некоторые модели поддерживают Облачное push-видео или ad-дисплей, или мобильное приложение и экранный дисплей связи
Слои технологии
Несколько слоев дисплея встроены в систему для более быстрого переключения
Функция многоязычная
На заводе можно установить до 10 языков в любой стране мира, а требуемый язык можно переключить одной кнопкой. Не нужно создавать нескольких художников.
Логический обработки
Встроенный MiniC компилятор в хост-компьютере, поддержка C language logic operation (только поддерживается версией протокол Modbus), Lua script compiler support (full series)
Надежность
Продукты проверены к промышленным стандартам для высоких и низких температур, ESD, пульса группы и радиации.
Жизненный цикл
Использование традиционных процессоров большого бренда, многолетний непрерывный товар
◆ Защита окружающей среды и сертификации
Рабочая температура
-40 ~ + 85 °C
Температура хранения
-30 ~ + 80 °C
Вибрации тест:
От 10 до 25 Гц (X, Y, Z направление 2G 30 минут)
ОУР тест
Воздух = ± 8кв, контакт = ± 4кВ (обычный индикатор, может поддерживать выше)
Испытание при высокой и низкой температуре
Рабочая температура: 60 ° C ± 3 ° C 72 H/-10 ° C ± 3 ° C 72 H; Рабочая влажность: 50 ° C ± 3 ° C, 90% ± 3% RH 72 H
Сертификация
ROHS, CE сертификации
Кнопки управления
Через верхний компьютер VisualTFT программное обеспечение для настройки всех кнопок в проекционный экран, вы можете осуществить переключение экрана, нажмите кнопку или всплываете, кнопка взаимное исключение и настраиваемый вывод команды без участия пользователя программы; любая кнопка на экране нажимается или когда всплывает, На экране пользователь будет загружать идентификатор и значение статуса кнопки. Микроконтроллер пользователя получает команду serial port и разбирает ее для определения действия текущей кнопки.
2. управления текстом
Пользователь предварительно устанавливает координаты отображения, цвет, шрифт и цвет фона текста на экране через главный компьютер. Эти текстовые атрибуты загружаются в файл конфигурации экрана вместе с изображением, а затем пользователь MCU должен только отправить символы на соответствующий текстовый идентификатор. Данные отображаются.
3. контроля Анимации
Позволяет пользователю управлять воспроизведением, остановкой, паузой, верхними и нижними кадрами и заданным воспроизведением кадра анимаций GIF в любое время.
4. управления Icon
Пользователь может завершить различные карта штата коммутационный дисплей в том же положении экрана, например: отопление, охлаждение состояние значок коммутация, мобильный телефон Изменение мощности, устройство wifi сила сигнала, кольцо прогресс дисплей, и как.
5. Curve управления
Пользователь MCU должен только отправить шестигранные данные, отобранные AD, и экран будет автоматически выполнять фитинг, и дисплей будет отображаться до и после левого и правого, без участия MCU; данные выборки AD также могут быть увеличены или уменьшены, И затем отображается на экране.
6. Управление приборами
Панель приборов предварительно установлена хост-компьютером, и пользователь должен только отправить соответствующее значение для реализации поворота указателя. Если шкала циферблата 0-180, пользователь должен только отправить значение 90, и указатель автоматически переходит к отметке 90.
7. контроль хода
Установив параметры направления, начальное значение, конечное значение, передний план и фоновую карту бара прогресса заранее хост-компьютером, потребителю нужно только отправить соответствующее значение дисплея для того чтобы осуществить приращение или decrement бара прогресса.
8. ползунок
Размер курсора ползунка, значение масштаба, значение пуска, конечное значение и фоновое изображение задаются заранее хост-компьютером. Когда пользователь тащит курсор или щелкает по шкале, устройство немедленно загружает текущее значение положения курсора.
9. раскрывающиеся элементы меню
Расположение выпадающего меню, опция меню и соответствующий идентификатор управления текстом карты задаются хост-компьютером. Пользователь нажимает на выпадающий значок, чтобы автоматически открыть меню и щелкнуть нужный пункт меню. В это время, данных меню автоматически введено в текстовом поле, и экран одновременно загрузить меню управления ID и опция меню значения.
10. часы RTC управления
Размер, положение и режим отображения времени на экране (обратный отсчет, по часовой стрелке) задаются хост-компьютером. После того, как пользователь загрузит проект на экран, экран автоматически начинает отображать время, и соответствующая команда также может быть отправлена для запуска по часовой стрелке или с таймером обратного отчета.
11. Раздвижные выбор Управления
Эффект управления выбором слайдов аналогичен настройке времени смартфона. Пользователь предварительно заполняет все данные о кандидатах через хост-компьютер, а затем устанавливает выбранные и невыбранные цвета, чтобы эффект выбора прокрутки данных был достигнут путем скольжения вверх и вниз, и выбранные данные будут загружать соответствующие значения идентификатора и опций на микроконтроллер пользователя.
12. QR кодовое управление
Одночиповый прямой Серийный порт пользователя отправляет текстовую информацию на экран, и экран автоматически рисует двумерное изображение кода. Мобильный телефон пользователя с картой сканер кода может отображать входную информацию. Размер и алгоритм qr-кода можно установить в хост-компьютере.
13. Виртуальная клавиатура и метод ввода
Хост-компьютер предварительно выводит клавиатуру в определенном положении. После нажатия на область система автоматически выскальзывает встроенная клавиатура. После того как Пользователь выбирает китайский и английский метод ввода, нажмите OK. Все входные символы загружаются в MCU в коде ASCII или кодировке китайского символа.
Всего 3 шага, 30 минут для развития человека-машины, простой в использовании!
Требуется всего 3 шага для завершения сложного дизайна взаимодействия человека и компьютера за 30 минут.
1. подготовьте произведение искусства.
Расположите художника, чтобы спроектировать изображение продукта, например, загрузочный экран, текстовый фон, значок кнопки и окно подсказки.
2. Используйте соответствующее визуальное программное обеспечение TFT для редактирования экрана, настройки управления и загрузки изображений.
Во-первых, предварительно разработанная картина используется для компоновки интерфейса и настройки управления, а затем «экран виртуального серийного порта» используется для моделирования. Наконец, весь проект загружен во внутреннюю память серийного порта через USB/SD/UART. in. Программное обеспечение ПК присваивает уникальный идентификатор каждой фотографии, изображения и управления в проекте.
3. одночиповые компьютерные мониторы пользователя и отправка соответствующей команды серийного порта для управления экранным дисплеем.
После загрузки проекта на экран, после нажатия кнопки на экране, Серийный порт MCU пользователя получит информацию об идентификаторе кнопки или значение координат, загруженное на экран. При разборе номера идентификатора пользователь может получить Положение экрана и функциональные атрибуты текущей кнопки, чтобы можно было управлять соответствующим периферийным действием или отображением обновления экрана. Для бесконтактного продукта, одиночный чип пользователя не должен контролировать информацию, загруженную идентификатором кнопки, и только нужно отправить соответствующие инструкции для переключения экрана и дисплея текстовое изображение.
