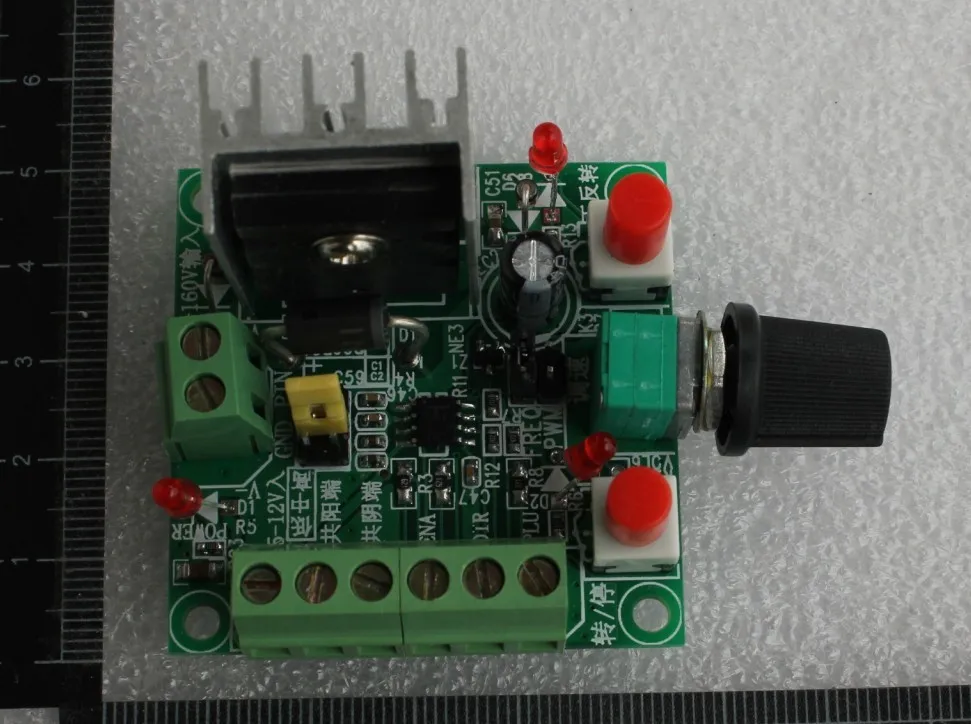

Шаговый двигатель привода простой контроллер/Управление скоростью положительные и отрицательные модуль управления/импульса ШИМ генератор контроллер

Описание

Этот раздел контроллера, оригинальная функция того же, увеличение может генерировать функцию PWM-сигнал, у платы есть скакалка, вы можете установить выбор, по умолчанию установлен для получения сигнала частоты импульсов.

Req-сигнал частоты импульсов

ШИМ является ШИМ сигнал

Длинна * широкая * высокая: около 73*51*37 мм

Руководство продукта:

1, этот модуль является модулем импульсного поколения, поставляя шаговый драйвер в качестве сигнала. Для управления шаговым мотором, также должен быть оборудован привод Caixing.

Этот простой контроллер + Степпер Драйвер + Степпер мотор + DC Блок питания могут сформировать простую управляющую платформу.

Теперь контроллер имеет высокий уровень, средний и низкий общий из 3 видов частотных сигналов можно использовать для выбора штыря, параметры частоты о:

Высокая: 5.8 кГц-127 кГц

В: 590 Гц-15.8 кГц

Низкий: 82 Гц-2.3 кГц,

Измерение частоты: может быть количество PUL и общий катод (GND) два порта.

Шаговый двигатель привода простой контроллер/Управление скоростью положительные и отрицательные модуль управления/импульса ШИМ генератор контроллер

2, PUL + и PUL-являются позитивными и отрицательными импульсами; RU + и RU-носят позитивный и негативный характер; DIR + и DIR-являются позитивными и отрицательными направлениями. Возьмите 6 линий соответственно на привод, соответствующий импульсу, направлению, и включите шесть портов. Обратите внимание, что если вы хотите использовать функцию открытого или стоп, контроллер на точке ENA должен быть отрицательным или общим для привода

3, 2 группы входного сигнала, две группы могут быть подключены только к группе питания.

Группа питания, подключенная к DC 15-160в, предлагаемое рабочее напряжение 15-48в DC будет делать.

Другая группа составляет 5-12В DC. И поддерживая использование накопителя, рекомендуется использовать минимум 12 В, не используйте 5 В питания, 5 В нет, мощность подключена к "5-12 В", мощность отрицательная "суммарный минус."

4, мотор поворачивается, и запуск и остановка можно контролировать нажатием кнопки.

5, скорость двигателя можно регулировать, меняя частоту потенциометра под контроль.

6, оригинальная замена двигателя и открыть коммутатор-это общий с самофиксирующимся выключателем.

Ниже приведен пример проводки с приводом привода при проводке

Обратите внимание, что если некоторые друзья хотят контролировать обращение и открыть или остановить коммутатор, все выводят на панель шасси, вы можете обратиться к следующей инструкции.
