Шапка управления питанием для Raspberry Pi со встроенным MCU Arduino и RTC

Описание

Шапка управления питанием для Raspberry Pi со встроенным MCU Arduino и RTC

Обзор

Шапка управления питанием-это умный банк питания, предназначенный для Raspberry Pi. Со встроенным MCU Arduino и RTC шляпа имеет функцию автоматического управления питанием, которая позволяет Pi работать более энергоэффективно и более безопасно.

Если вы ищете несколько удобных утилит для yor длительной работы Raspberry Pi, таких как более длительный срок службы батареи или автоматическое включение-выключение управления, этот головной убор управления питанием будет идеальным выбором.

При автоматическом запуске в указанный период и автоматическом выключении в другое время шляпа может значительно сэкономить время работы батареи. Он будет контролировать рабочее напряжение/текущее состояние Raspberry Pi в режиме реального времени, и может быть настроен, чтобы выключить Pi в соответствии с рабочим статусом. Более того, он поставляется с удобным выключателем питания для легкого включения или выключения (безопасное выключение Pi программным обеспечением), чтобы избежать потери данных, вызванной отключением источника питания.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Встроенный ATmega328P MCU, поддерживает программирование Arduino Встроенный чип PCF8523 RTC, обеспечивает точную информацию о RTC Встроенный конвертер CP2102 UART, для коммуникационная плата интерфейса UART или ATmega328P программирования Пользовательская кнопка, используется для запуска Raspberry Pi, безопасного выключения или другой настраиваемой функции Цепи защиты, такие как: источник питания анти-реверс, счетчик тока доказательство и т. д. обеспечивает стабильную и безопасную работу Цепь контроля напряжения/тока, контролирует рабочее напряжение и ток Raspberry Pi в режиме реального времени Поставляется с инструментами разработки и руководством

Технические характеристики

Контроллер: ATmega328P-AU Интерфейс связи: UART + GPIO Baudrate: 115200bps по умолчанию (программируемый) Интерфейс питания: usb-порт или разъем PH2.0 Входное напряжение питания USB: 5 В PH2.0 Входное напряжение питания: 7 ~ 28 В постоянного тока (Регулируемый источник питания или литиевая батарея) Встроенные схемы: источник питания анти-реверс, счетчик тока, мониторинг напряжения, мониторинг тока Размер монтажного отверстия: 3,0 мм

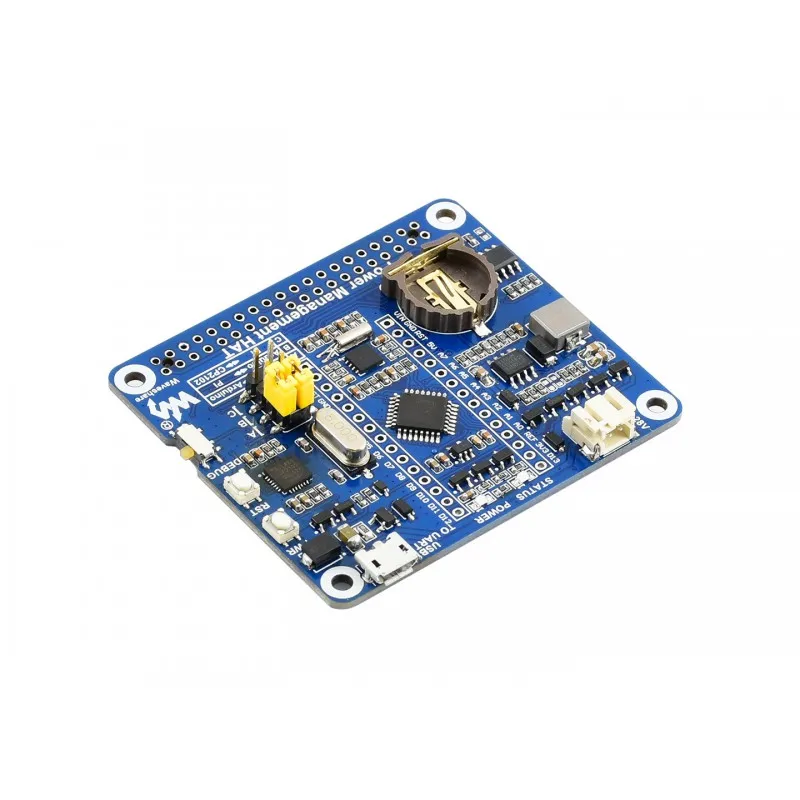

What's on Board

Шапка управления питанием для Raspberry Pi со встроенным MCU Arduino и RTC

ATmega328P-AU MCU MP1584 устройство управления электропитанием PCF8523 РТК чип CP2102 UART конвертер CAT24C32:EEPROM чип памяти Raspberry Pi разъем GPIO:Для подключения Raspberry Pi PH2.0 разъем:Для 7 ~ 28 V регулируемого источника питания или литиевой батареи USB UART:Для ввода питания или коммуникационная плата интерфейса UART Отладки переключатель:
Сторона отладки: блок питания обойдет Arduino и непосредственно обеспечивает Raspberry Pi
Обратная сторона: Питание управляется Arduino Кнопка включения кнопки:Для Raspberry Pi power on/off или пользовательской функции RST кнопка:Arduino сброс Индикатор состояния Мощность индикатор CR1220 батарея таблеточного типа держатель UART выбор:
A: доступ к Arduino через USB к UART
B: Управляйте Raspberry Pi с помощью Arduino
C: доступ к Raspberry Pi через USB к UART
