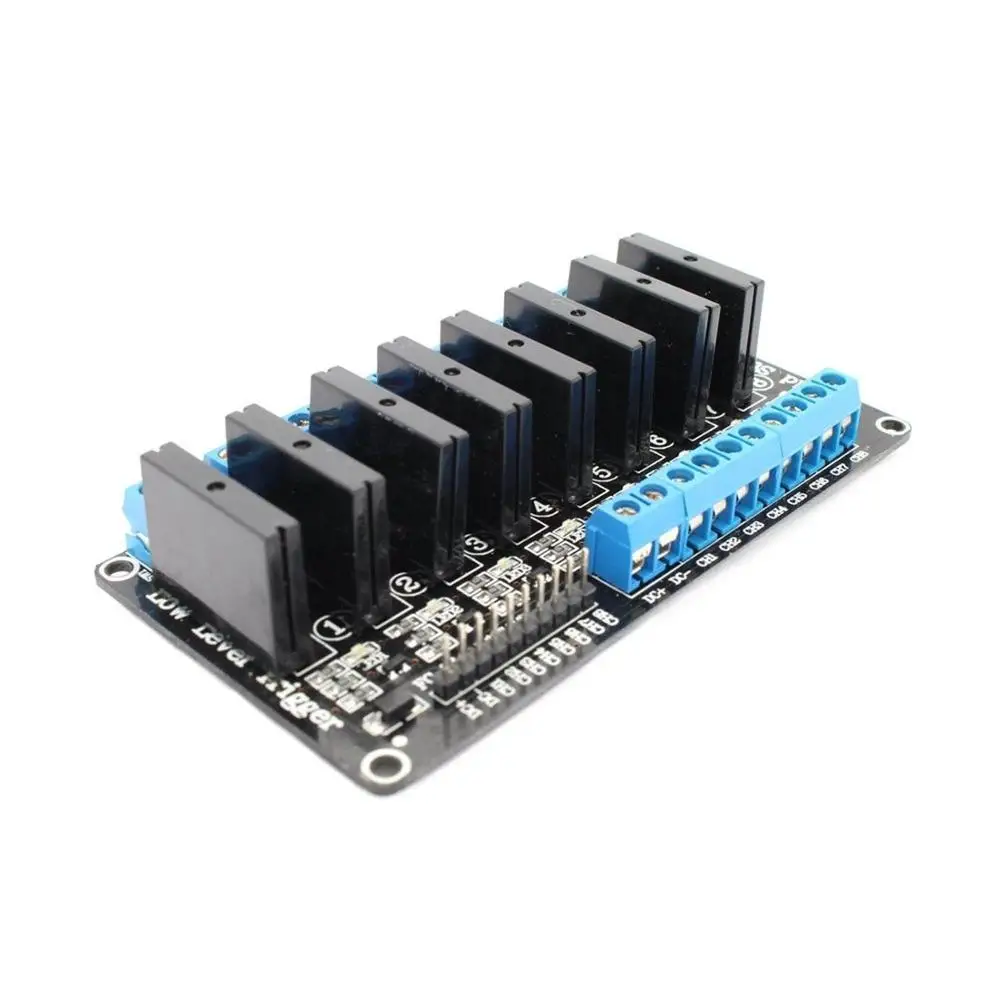

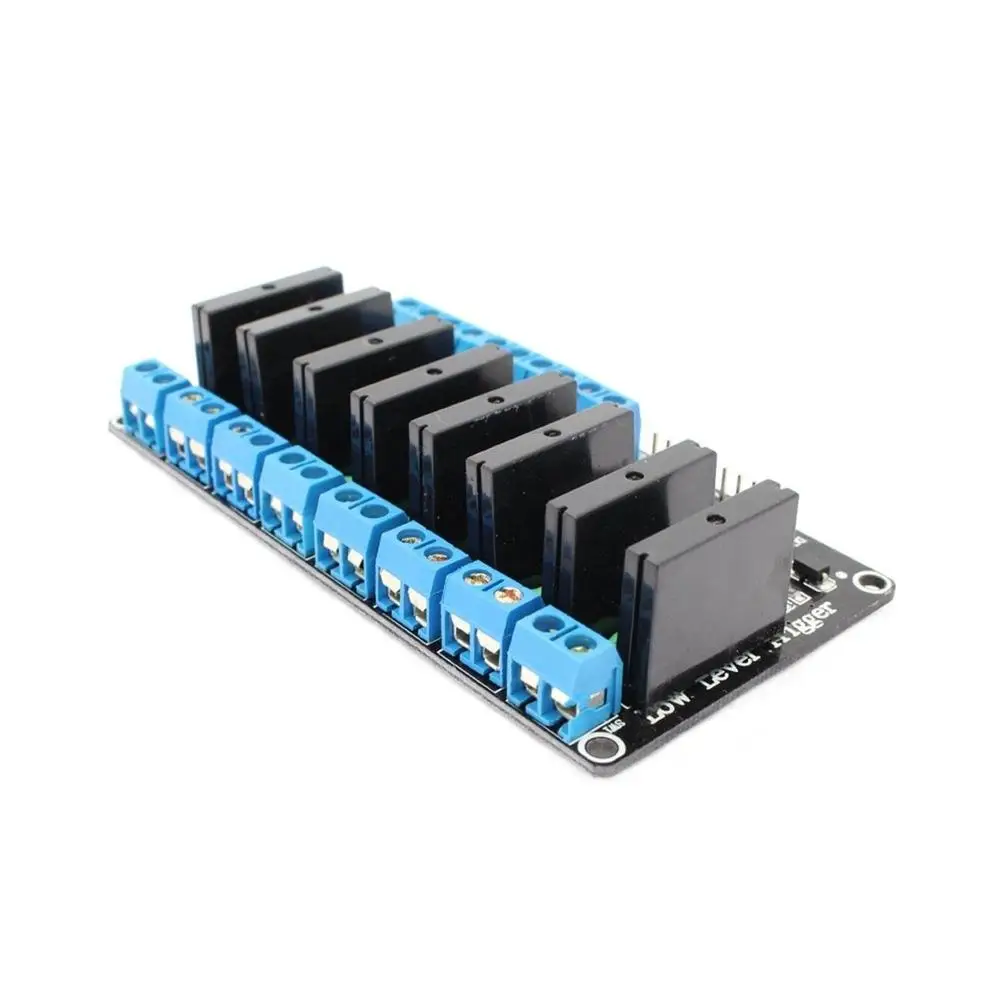

ShenzhenMaker магазин 5V 8-канальный твердотельные реле Триггер Высокий уровень модуль бесконтактного реле доска для Arduino

Описание

Описание:
1. 5 V Omron твердотельные реле 240 V 2A, выход с резистивный плавкий предохранитель 240 V 2A.
2. Размер: 106*56*25 (Д * Ш * В)
3, входной источник питания: 5 В постоянного тока (160 мА)
4, входное напряжение сигнала управления:
5, 2,54 см штырь и синие KF301 клеммы, подключенные к линии управления более удобны.
Модуль интерфейса:
Вход раздел:
DC +: положительный источник питания (по реле напряжения питания)
DC-: Подключение отрицательной мощности
CH1: 1 сигнал для запуска конца релейного модуля (триггер высокого уровня действителен)
CH2: 2-полосная релейный модуль приемника сигнала запуска конец (Триггер Высокий уровень допустимый)
CH3: 3 релейный модуль сигнала запуска конец (высокий уровень триггера действителен)
CH4: 4-канальный Релейный Модуль приемника сигнала запуска конец (Триггер Высокий уровень допустимый)
CH5: распределительный щит на 5 релейный модуль приемника сигнала запуска конец (Триггер Высокий уровень допустимый)
CH6: 6-way релейный модуль приемника сигнала запуска конец (Триггер Высокий уровень допустимый)
CH7: 7-способ релейный модуль запуска сигнала конец (триггер высокий уровень допустимый)
CH8: 8-канальный релейный модуль приемника сигнала запуска конец (Триггер Высокий уровень допустимый)
Напряжение версия quiescent ток рабочий ток триггер напряжение триггер ток
1 канал 5 V 0mA 13.8mA 2,5-5 V 2mA
2-полосная 5 V 0mA 26.8mA 2,5-5 V 2mA
3-сторонний выход 5 V 0mA 37mA 2,5-5 V 2mA
4 5 V 0mA 48mA 2,5-5 V 2mA
Распределительный щит на 5 5 V 0mA 59mA 2,5-5 V 2mA
6-way 5 V 0mA 70mA 2,5-5 V 2mA
7 дорожного движения 5 V 0mA 81mA 2,5-5 V 2mA
8 5 V 0mA 90mA 2,5-5 V 2mA

Посылка включает в себя:
1X8 канальный модуль
