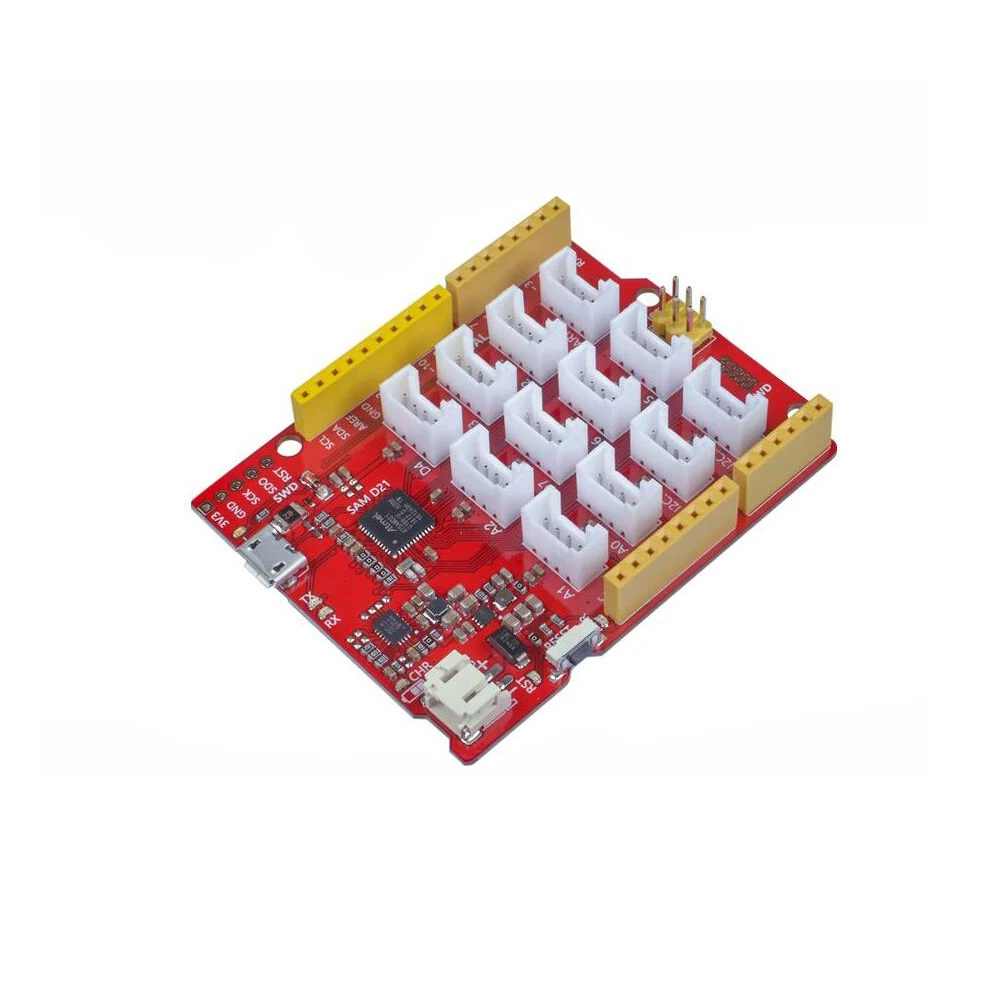

ShenzhenMaker магазин лотоса Cortex-M0 + макетная плата, Arduino, совестимая плата, украшенное мозаикой из драгоценных камней, 12 роща разъемы

Lotus Cortex-M0 +-это плата разработки микроконтроллера ATMEGA SAM D21. Atmel® | SMART™ SAM D21-это серия микроконтроллеров с низким энергопотреблением, использующий 32-битный процессор ARM® Cortex®-M0 + со вспышкой 256кб и 32 КБ SRAM.

Lotus Cortex-M0 + имеет 14 цифровых входов/выходов (10 из которых поддержка PWM) и 6 аналоговых входов/выходов, 3 последовательных интерфейса связи, разъем micro USB, разъем JST2.0 Li-Po, заголовок ICSP, 12 гровых разъемов, кнопка сброса.

Lotus Cortex-M0 +-обновленная версия Lotus V1.1, она заменяет более мощный чип, оптимизирует макет цепи, и источник питания является более стабильным. Потому что эта поддержка чипов прямой выход USB уровня, нет необходимости использовать последовательный порт для чип USB, как CP2102N. Поэтому для пользователя доступен еще один аппаратный последовательный порт.

Lotus имеет 14 цифровых входов/выходов (6 из которых может выводить PWM) и 7 аналоговых входов/выходов, Подключение micro USB, разъем ICSP, 12 подключений роща, кнопка сброса.

Рисунок 1. Сравнительная таблица

Применение идеиИ amp; para;

«Сделай сам» IoT и умный дом Робот Образование

ОсобенностиИ amp; para;

Полностью совместим с Arduino UNO ARM® Cortex®-M0 + 32 бит Микроконтроллер 48 МГц (SAMD21) 12 бортовых разъемов 14 цифровых контактов ввода/вывода (10 PWM выходов) 6 аналоговые входные сигналы Поддержка Мощность путь Управление Поддержка micro-usb или Li-Po батареи 2A максимальный зарядный ток никель-металл Подходит для дизайна с низкой мощностью

Рисунок 2

Аппаратные средства обзорИ amp; para;

На изображениях ниже показаны металлические изделия в виде лотоса. На диаграмме pin-out и альтернативной функции различных контактов лотоса. Это может быть использовано в качестве быстрой справки.

Цифра 3. Аппаратные средства обзор

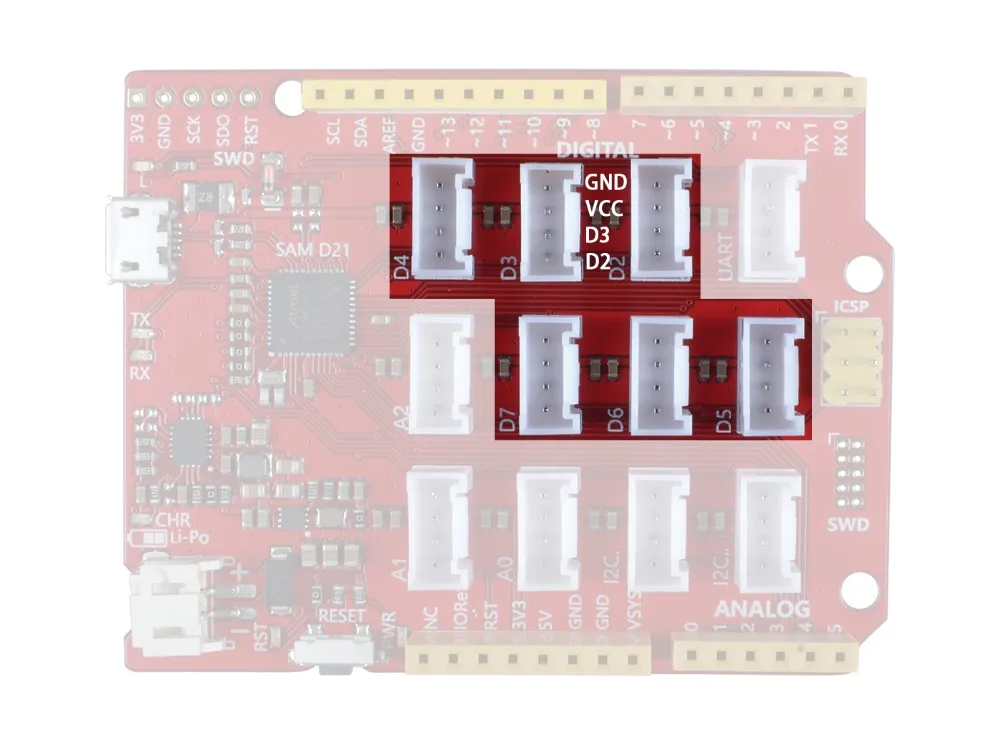

Роща цифровой

Есть 6 цифровых разъемов, давайтеD3Например:

Заземление: Системы GND VCC: выход 3,3 V VCC D3: подключение к цифровой контакт 3 D2: подключение к цифровой контакт 2

Вы можете найти экран на задней панели.

Иллюстрация 4. Роща цифровой разъемы

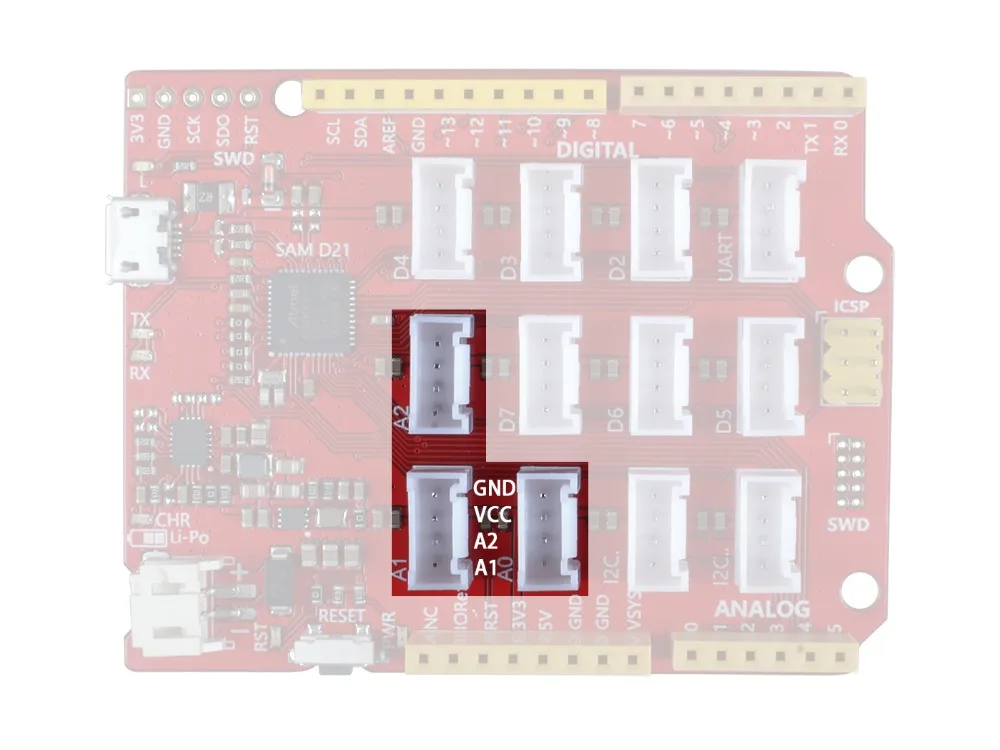

Роща аналоговый

Есть три аналоговых разъема, входное напряжение от 0 ~ 3,3 В. Если вам нужно более 3 аналоговых входов, вы можете использовать аналоговый контакт в зоне заголовка.

Рис. 5. Аналоговые разъемы

Роща UART

Мы предоставляем 3 аппаратных порта UART, одну рогу UART, TX-RX штырьков в заголовке, и мультиплексированный функциональный штырьSCK ОРСВ порт SWD. Однако мультиплексный pin сейчас не поддерживается прошивкой. Таким образом, сейчас доступны только два оборудования UART.Серийный номерСоответствует роще уарт, иSerial1Соответствует RX-TX в зоне заголовка.

Рис. 6. Роща оборудование UART

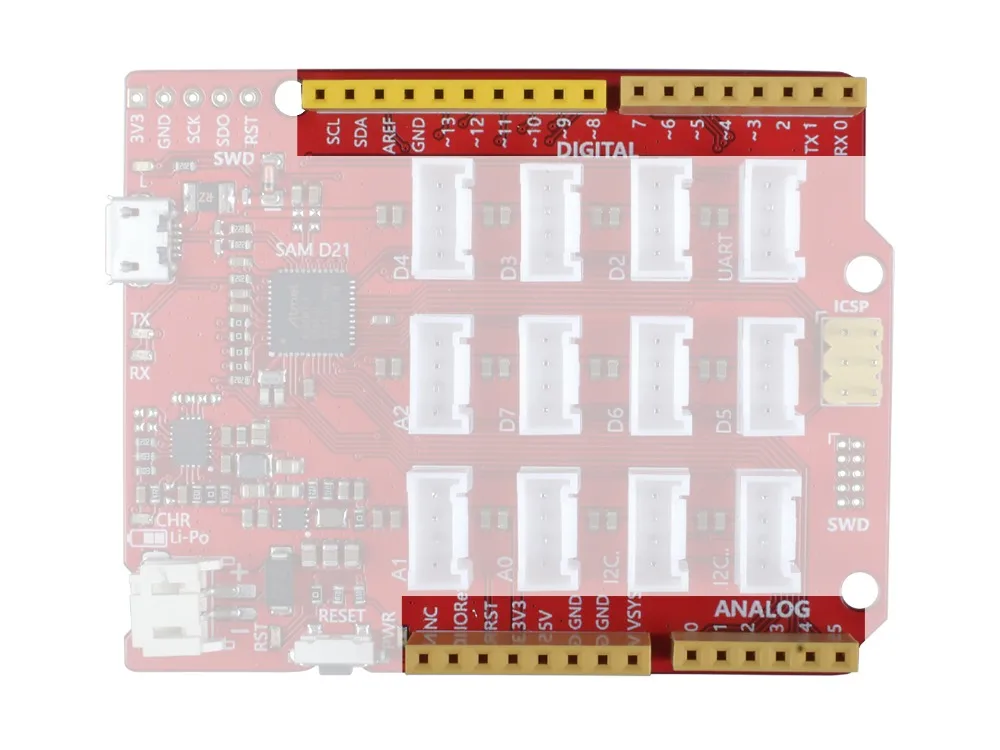

Клемма женского типа

Cortex-M0 Lotus + клемма женского типа полностью совместима с Arduino UNO. Стоит отметить, что в цифровой части все контакты с~Спереди поддержка pwm выход. Означает, чтоD3, D4, D5, D6, D8, D9, D10, D11, D12, D13Всего десять.

Рисунок 7. Клемма женского типа

Li-Po заголовка

Вы можете использовать как USB, так и Li-Po аккумулятор для Lotus Cortex-M0 +. Кроме того, вы можете использовать эту плату для зарядки аккумулятора Li-Po. При подключении платы к USB и одновременном подключении аккумулятора Li-Po аккумулятор Li-Po будет заряжен, иЧРСветодиодный начнет мигать. После полной зарядки аккумулятораЧРСветодиодный индикатор перестанет мигать.

Рис. 8. JST2.0 Li-Po заголовок
