ШИМ-модуль преобразователя Напряжения 0%- до 0-10 В для ПЛК MCU цифро-аналоговый сигнал ШИМ Adjustabl преобразователь модуль питания

Описание

ШИМ-модуль преобразователя Напряжения 0%-100% до 0-10 В для ПЛК MCU цифро-аналоговый сигнал ШИМ Adjustabl преобразователь силовой модуль

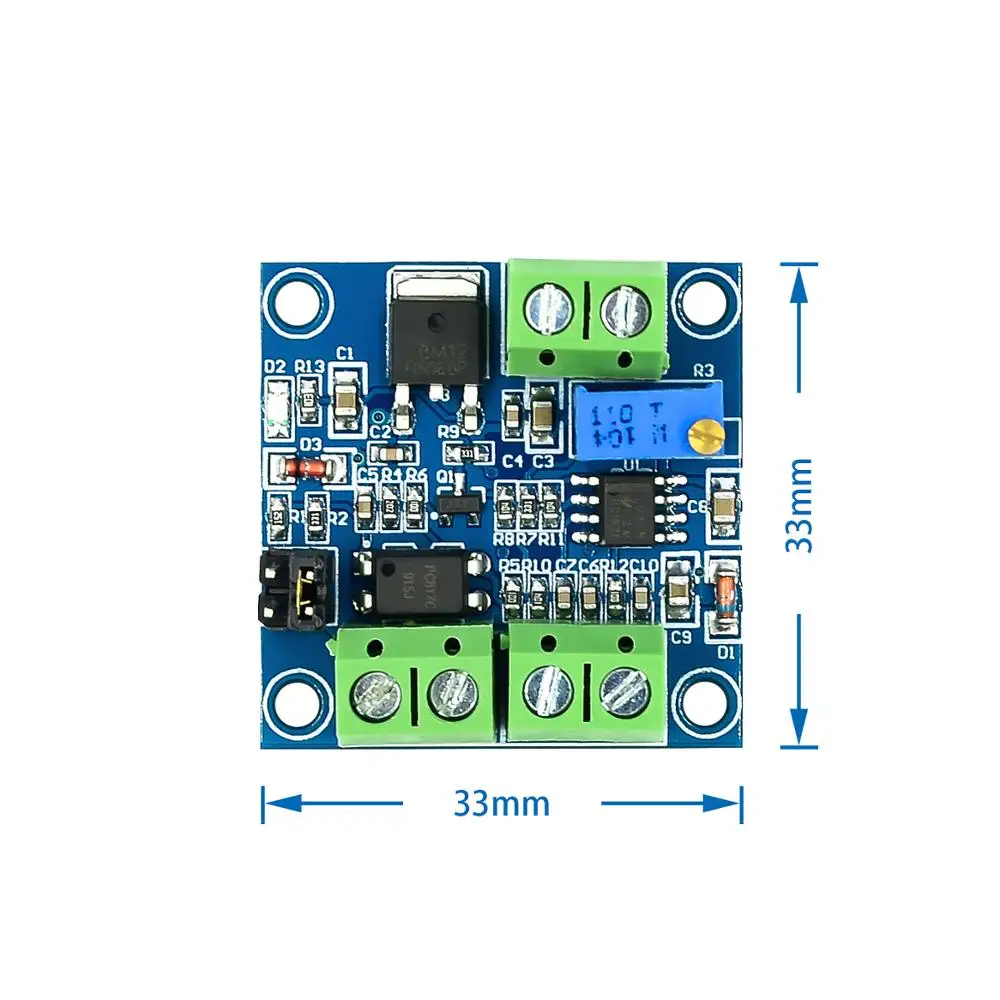

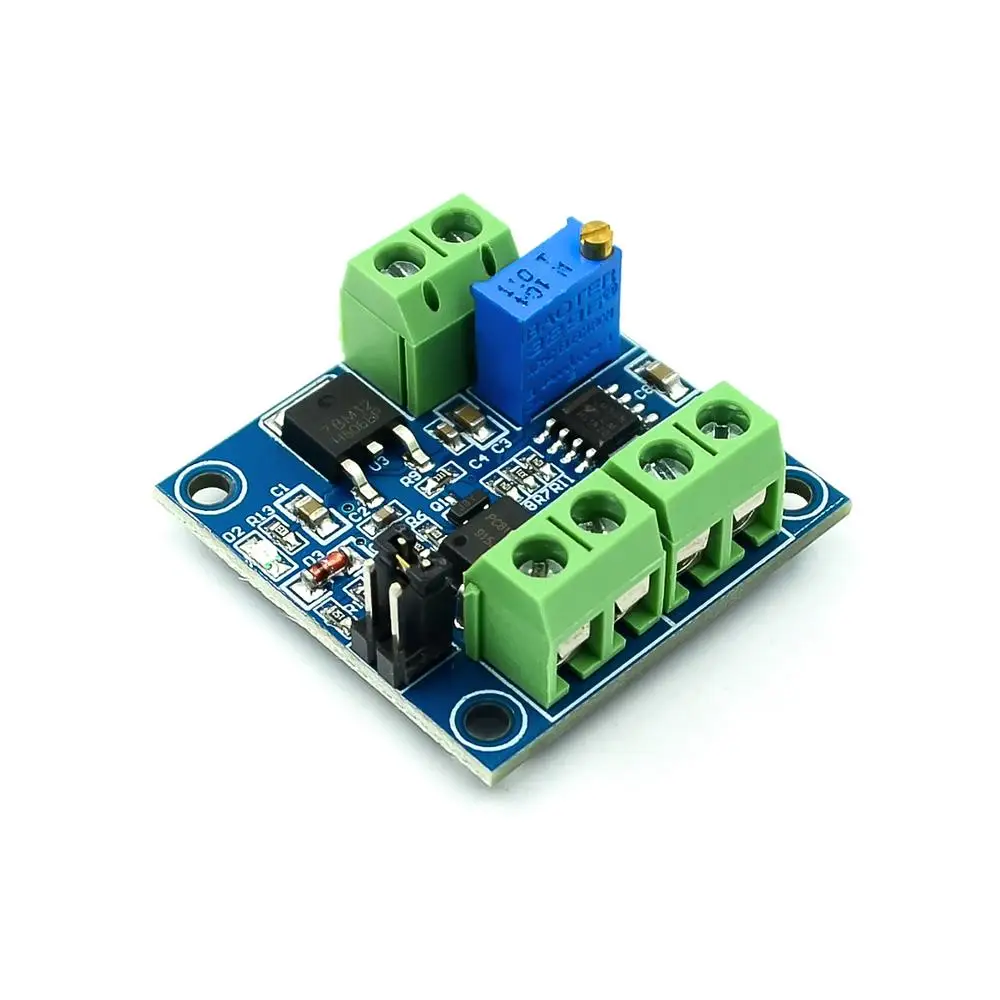

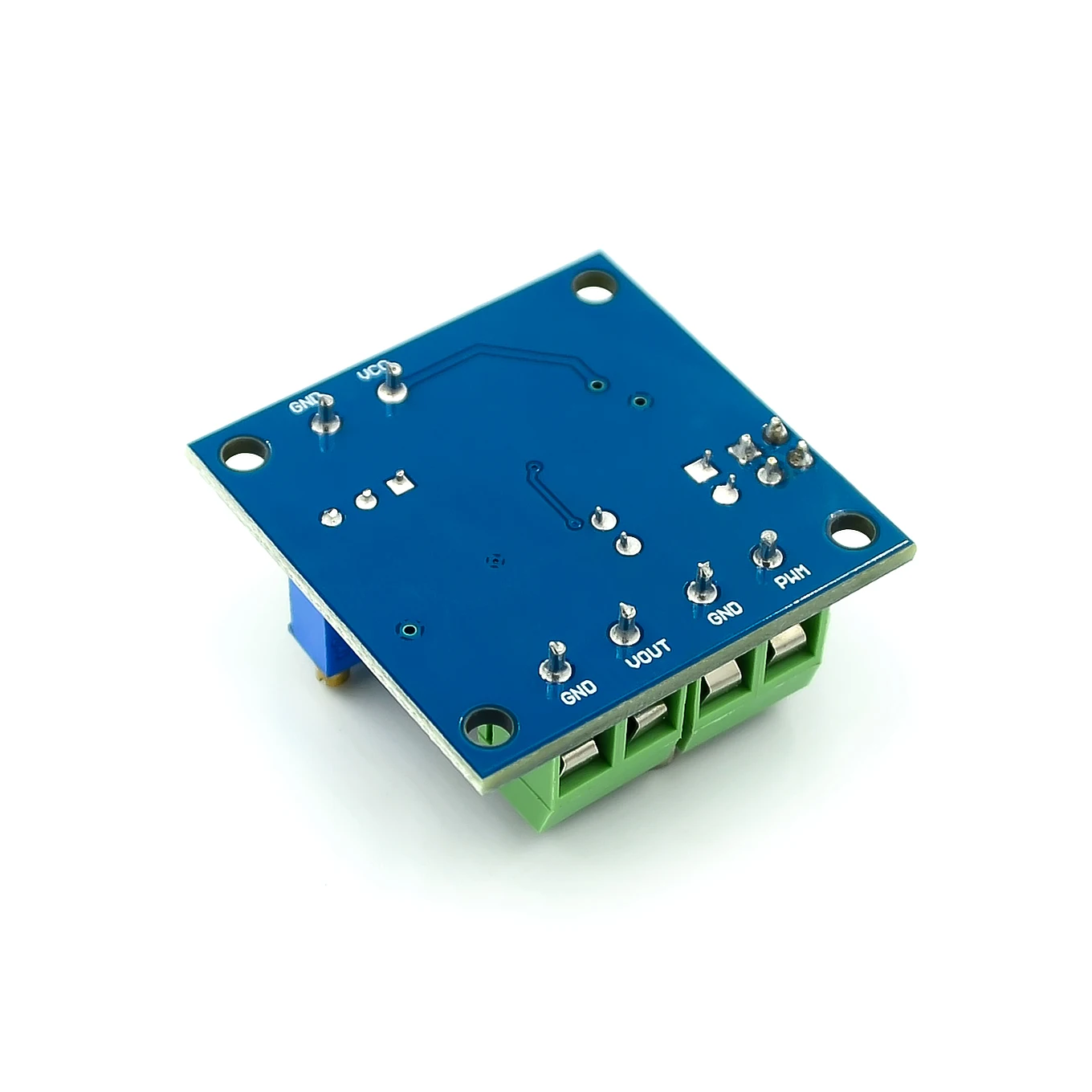

1. Описание:Модуль напряжения передачи ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 в.Его можно использовать в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента службы ШИМ. Модули имеют небольшие размеры и просты в использовании в разных местах.2. Особенности:1>. MCU с встроенными технологиями2>. Простота в эксплуатации, тонкая настройка потенциометра3>. Выберите диапазон входного уровня ШИМ-сигнала через короткое замыкание4>. Модуль меньше, легко носить с собой и использовать3. Параметры:1>. Рабочее напряжение: 12-30 В постоянного тока; (> 100 мА)2>. Частота ШИМ-приемника: 1 кГц-3 кГц3>. Диапазон входного уровня ШИМ сигнала:Пиковый уровень от 4,5 в до 10 в. Короткий колпачок устанавливается в 5 в '. Этот уровень используется для нормального контроллера или 5 V MCUПик от 12 В до 24 В уровня, поэтому вставляется в 24 В. Короткий колпачок устанавливается в 24V'. Этот уровень используется для обычного контроллера ПЛК4>. Диапазон преобразования: 0%-100% ШИМ до 0-10 в5>. Допустимая погрешность: 5%4. Аппаратный интерфейс:VCCDC 12 V-30 VGNDЗаземленияPWMПоложительный входной сигнал ШИМGNDОтрицательный входного сигналаVOUTВыходное напряжение 0-10 вGNDВыходное напряжение заземления5. Инструкции по эксплуатации:После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.В первый раз, когда питание включено, лучше всего сделать калибровку отладки: Введите сигнал коэффициента 50% к PWM/GND и отрегулируйте относительную амплитуду короткого колпачка. Частота составляет 1 кГц-3 кГц, измеряется VOUT и GND мультиметром, и он будет отображать 5 В. Отрегулируйте потенциометр, чтобы убедиться, что индикатор 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.Когда частота изменяется, соответствие может быть смещено и нужно перекалибровать.Выходное напряжение можно регулировать путем регулировки коэффициента службы.Точность может контролироваться регулировкой потенциометра.Напряжение частоты модульПреобразователь напряжения 0-1 кГц до 0-10 в цифровой аналоговый преобразователь напряжения модуль преобразования частоты в напряжениеОбзор: материнская платаМодуль напряжения/частоты LM331_V2F-это модуль, который может генерировать различные частоты в зависимости от входного напряжения. Он способен преобразовывать напряжение 0-10 В в Частотный импульсный сигнал 0-10 кГц.Особенности:1. Входное напряжение, выходная частота сигнала.2. Выходной сигнал может быть точно настроен, и потенциометр можно отрегулировать для калибровки соответствия между напряжением и частотой.3. Выход этого модуля может быть поставлен водителю для импульсного сигнала. Он должен быть подключен к драйверу для общего анодного соединения. Соответствующая проводка OC-OUT: пул-или PUL12-30V, подключенный к водителю: пул + или общий терминал + 5 В, подключенный к водителю, (при питании 12 В, необходимо установить резистор 330R. При питании от 13 до 24 В, необходимо подключить резистор 2,7 K для ограничения тока)Технические параметры:Рабочее напряжение: 13,5 V-30 V.Диапазон входного управляемого напряжения: 0-10 В.Диапазон выходных частот: 0-10 кГц.Существует два вида подключения:VCC: рабочий источник питания.GND: мощность заземления.IN +: входное напряжение.В-: вход заземление.OCOUT: выходной порт сборщика сигналов (Используйте этот выходной порт, когда оснащен драйвером).FOUT: выходной порт частоты (общий выходной порт частоты).Два отдельных выхода, OC-OUT NPN, а FREQ-OUT-IC. Общий катодный конец совпадает с отрицательным GND блока питания. Когда общая анодная проводка используется с блоком питания, когда общая анодная проводка 13-24 В, необходимо подключить резистор 2.7KR, и общая анодная проводка составляет 12 В питания. Для подачи резистора 330R.Инструкции по уходу за изделиемЧастотный импульсный сигнал подключен к F, и есть соответствующий выход напряжения на VOUT терминале.Соответствие входу и выходу:1 В = 1 кГц10 В = 10 кГцЕсли есть отклонение в соответствии при использовании, вы можете настроить потенциометр на плате для калибровки.
