ШИМ-модуль преобразователя Напряжения 0%- до 0-10 В для ПЛК MCU цифро-аналоговый сигнал ШИМ Регулируемый преобразователь модуль питания

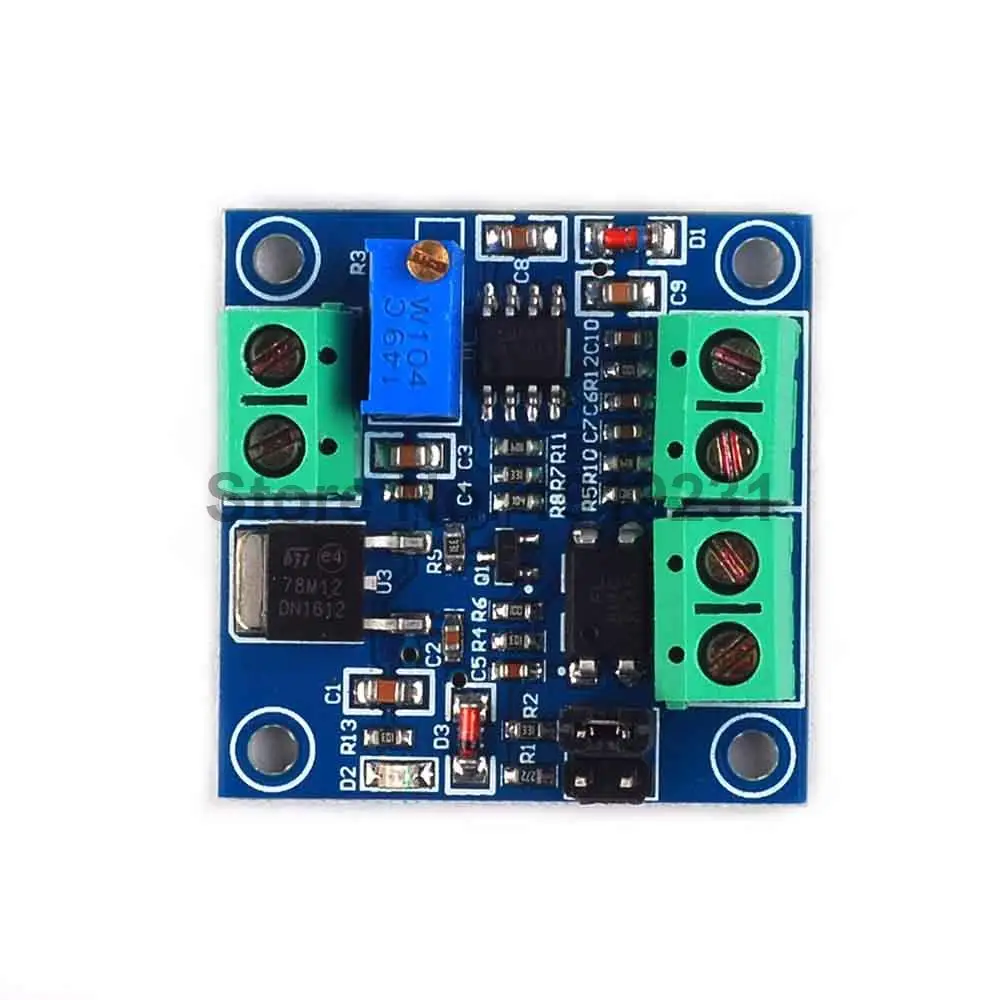

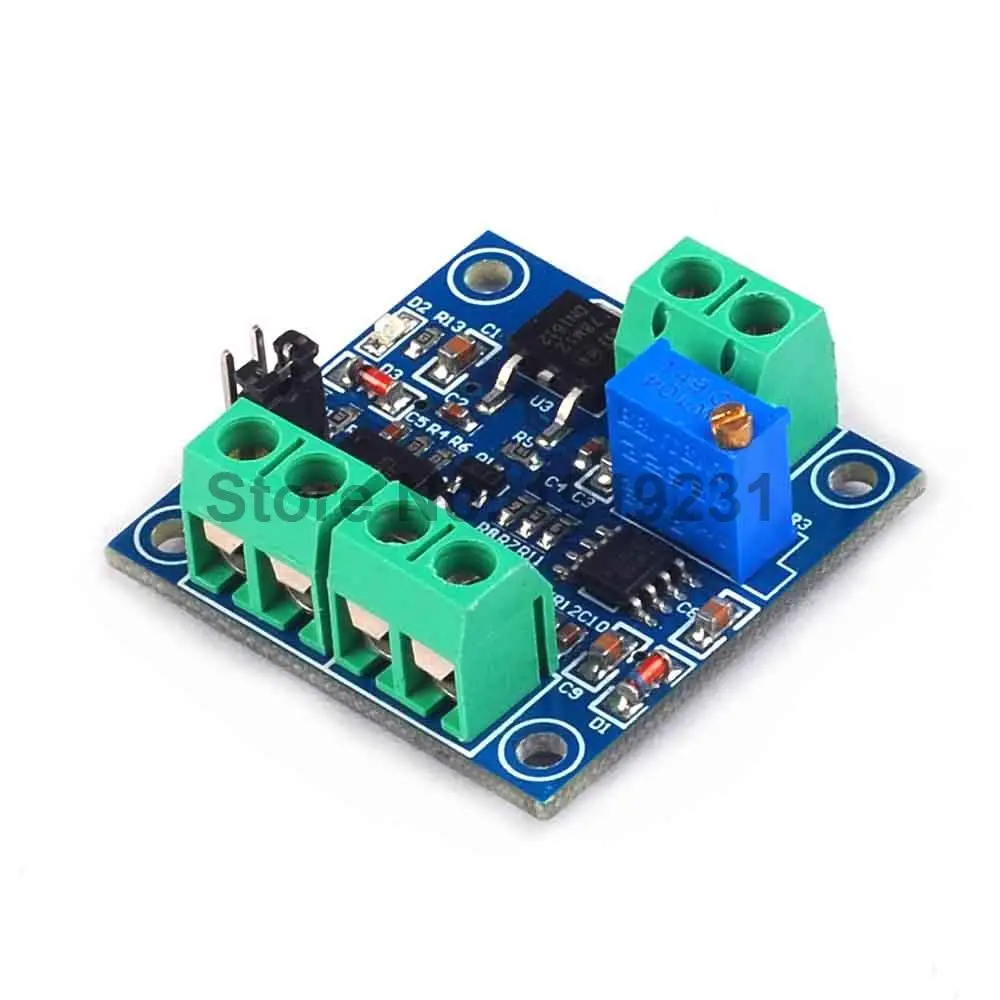

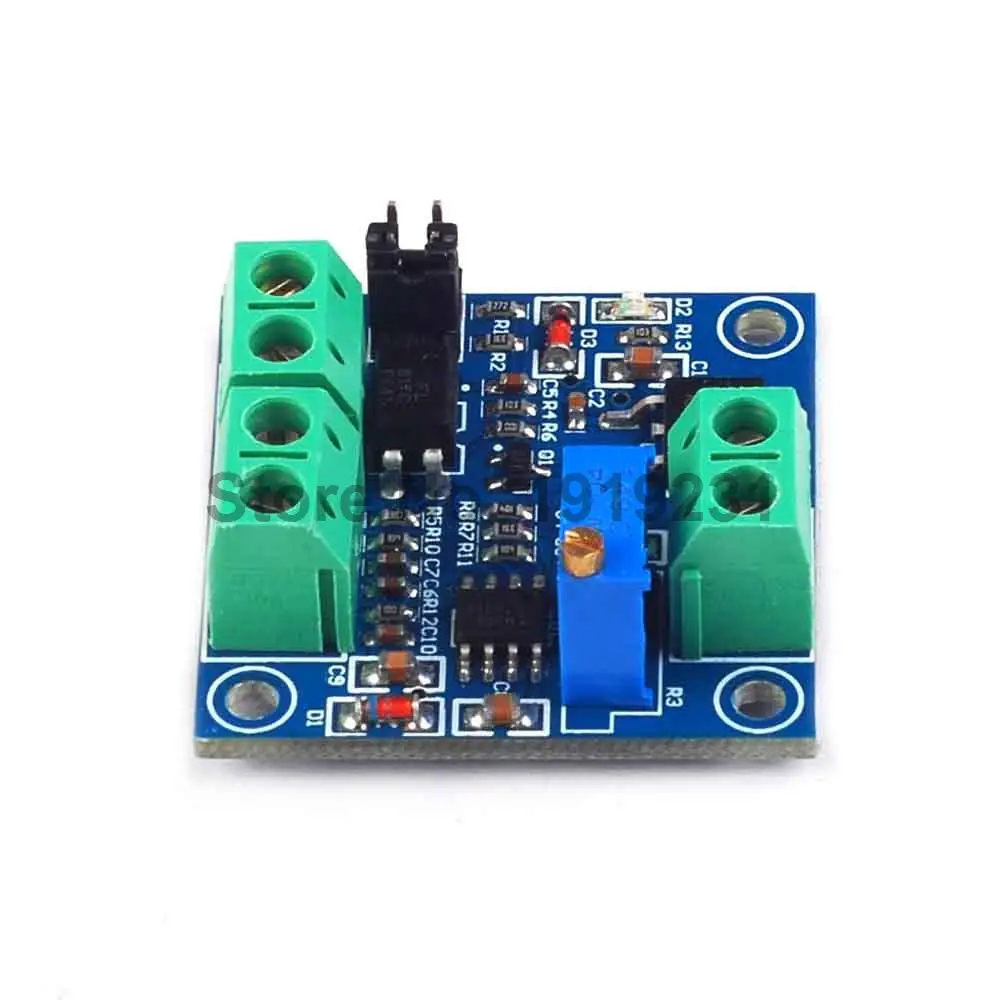

Модуль напряжения передачи ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 в.

Его можно использовать в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента службы ШИМ. Модули имеют небольшие размеры и просты в использовании в разных местах.

MCU с встроенными технологиями

Простота в эксплуатации, тонкая настройка потенциометра

Выберите диапазон входного уровня ШИМ-сигнала через короткое замыкание

Модуль меньше, легко носить с собой и использовать

Рабочее напряжение: 12-30 В постоянного тока; (> 100 мА)

Частота ШИМ-приемника: 1 кГц-3 кГц

Диапазон входного уровня ШИМ сигнала:

Пиковый уровень от 4,5 в до 10 в. Короткий колпачок устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5 V MCU

Пик от 12 В до 24 В уровня, поэтому вставляется в 24 В. Короткий колпачок устанавливается в '24V'. Этот уровень используется для обычного контроллера ПЛК

После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.

В первый раз, когда питание включено, лучше всего сделать калибровку отладки: Введите сигнал коэффициента 50% к PWM/GND и отрегулируйте относительную амплитуду короткого колпачка. Частота составляет 1 кГц-3 кГц, измеряется VOUT и GND мультиметром, и он будет отображать 5 В. Отрегулируйте потенциометр, чтобы убедиться, что индикатор 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.

Когда частота изменяется, соответствие может быть смещено и нужно перекалибровать.

Выходное напряжение можно регулировать путем регулировки коэффициента службы.

Точность может контролироваться регулировкой потенциометра.
