MB5TH 5Дорожного движенияSHT10/11Интерфейс сбора программного обеспечения блока сбора температуры и влажности
Глава 1 Введение продукта
Один.Краткая информация
MB5TH 5RoadSHT10/11 модуль измерения температуры, коллекции 5swiss Road (SENSIRION) SHT10/11 датчик температуры и влажности, точность температуры датчика высока., частая периодичность; данные о температуре и влажности, подтвержденные модулем, adoptRS485Interface output; модуль adoptionModbus-rtuкоммуникация, подходит для ПЛК, экран человека-машины, DCSAnd различные конфигурации программного обеспечения и т. д.
Модуль в режиме реального времени Обновление Состояния датчика онлайн, запрос соответствующего состояния регистра, внешний может быть отслежен в режиме реального time10roadDS18B20On-line состояния датчика.
Он используется для сбора данных о температуре холодного хранения, теплицы, Разведение животных, промышленный мониторинг окружающей среды, мониторинг температуры склада, вылупление яиц, сбор данных и контроль температуры окружающей среды в медицинской холодильной камере.
Две.Характеристика
1.Высокая скорость приобретения в Швейцарии (SENSIRION) SHT10/11 датчик температуры и влажности, хорошая производительность мониторинга температуры в реальном времени.
2.Мониторинг в режиме реального времени sensorSHT10/11 онлайн состояние, удобная обработка на месте, и найти место неисправности 。
3.5Цифровой трубчатый дисплей, отображение температуры и влажности в режиме реального времени для каждого канала, легко просматривать температуру и влажность в режиме реального времени на месте.
4.Стандартизация Modbus-RTUAgreement, подходит для ПЛК, экран человека-машины, DCSAnd различные конфигурации программного обеспечения и т. Д.
5.Защита связи: SegregatedRS485 связь, выходной интерфейс сигнала с использованием перенапряжения и перегрузки по току двойная защита 。
6.Защита полярности источника питания.
Три.Технический индекс
| Проект | Параметр |
| Входной сигнал температуры и влажности | 1. Входной канал: 5 Обнаружение сигнала датчиков температуры и влажности с несколькими каналами 2. Тип датчика: SHT10/11 (SwitzerlandSENSIRION) 3. Частота дискретизации: each4mS Yes1One channel, 20 mscomplement всех приобретений. 4. Диапазон измерения: температура-50 ~ 80 ℃ humidity0-100 % (RH) Относительная влажность 5. Мощность разрешения: температура 0,1 ℃ влажность 0,1% (RH) 6. Расстояние передачи:> = 20 риса |
| Дисплей | 1.Первый Зеленый цифровой дисплей трубки номер канала слева 2.Четырехзначная красная цифровая трубка справа показывает значение температуры, есть Десятичная точка. 3.Есть две единицы справа, указывающие десятичные точки., соответствующие индикации температуры и влажности |
RS485 Связь выход | 1. Связь протокол: MODBUS-RTU 2. Тип интерфейса: электрическая изоляцияrs485связь, перенапряжение и перегрузки по току двойная защита для выходного интерфейса 3. Скорость передачи: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps 4. Бит четности: без проверки, проверка четности, нечетная проверка четности 5. Режим настройки: адрес модуля, скорость передачи, контрольные биты могут быть установлены программным обеспечением 6. Расстояние связи: @ 9600bps 1200 рис 7.RS485Цепь связи andCPUIsolation защита напряжения: 1500 В |
| Размер модуля | 65 мм* 46*28,3 мм |
| Установка режим | Стандартный рельсовый монтаж (35 мм-направляющая) |
| Рабочая среда | Температура:-20 ~ 60 ℃ Влажность: 0 ~ 100% (без конденсации) |
| Рабочее Электропитание | 1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания 2. Потребляемая мощность: менее 1,5 Вт |

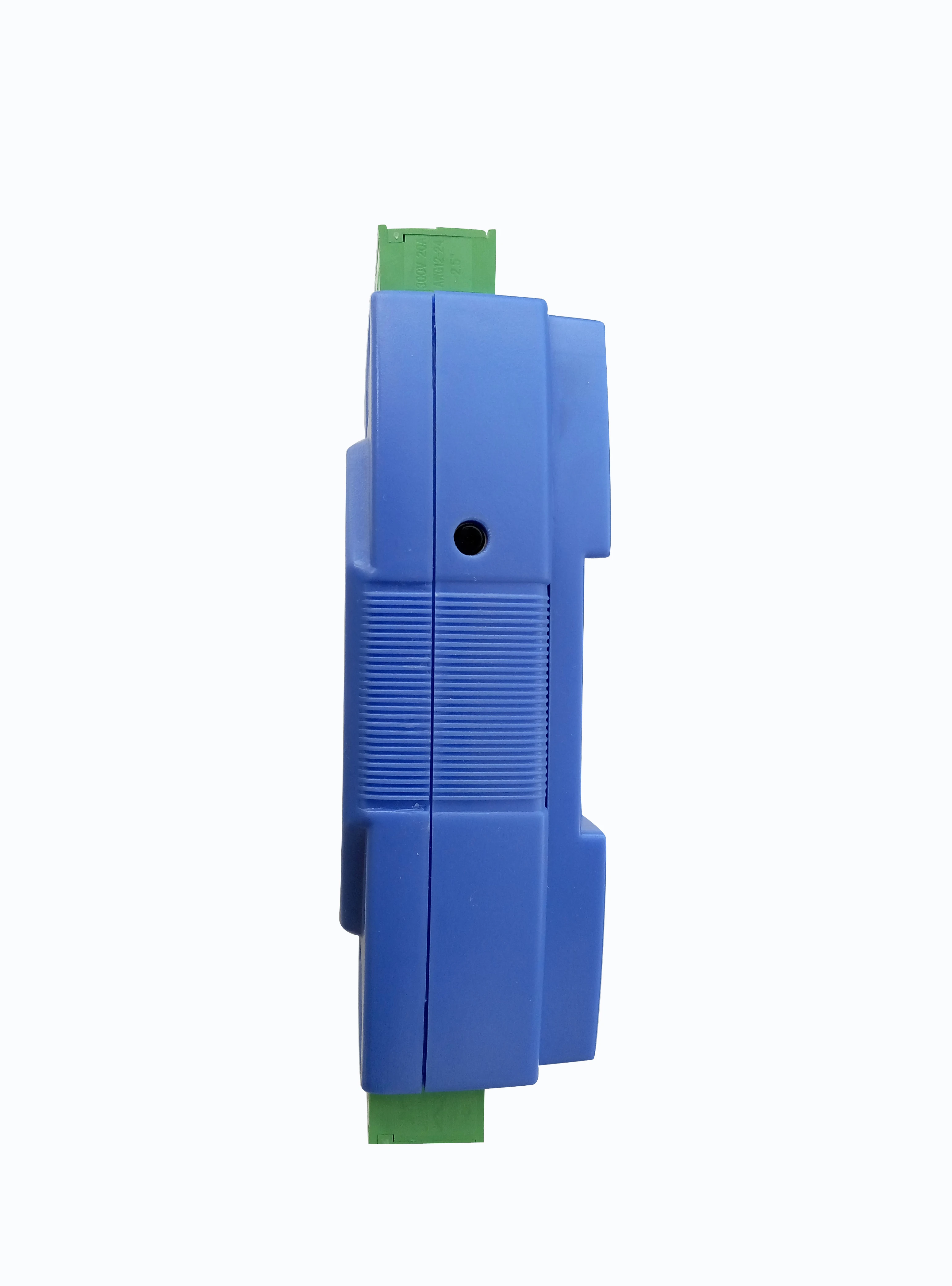

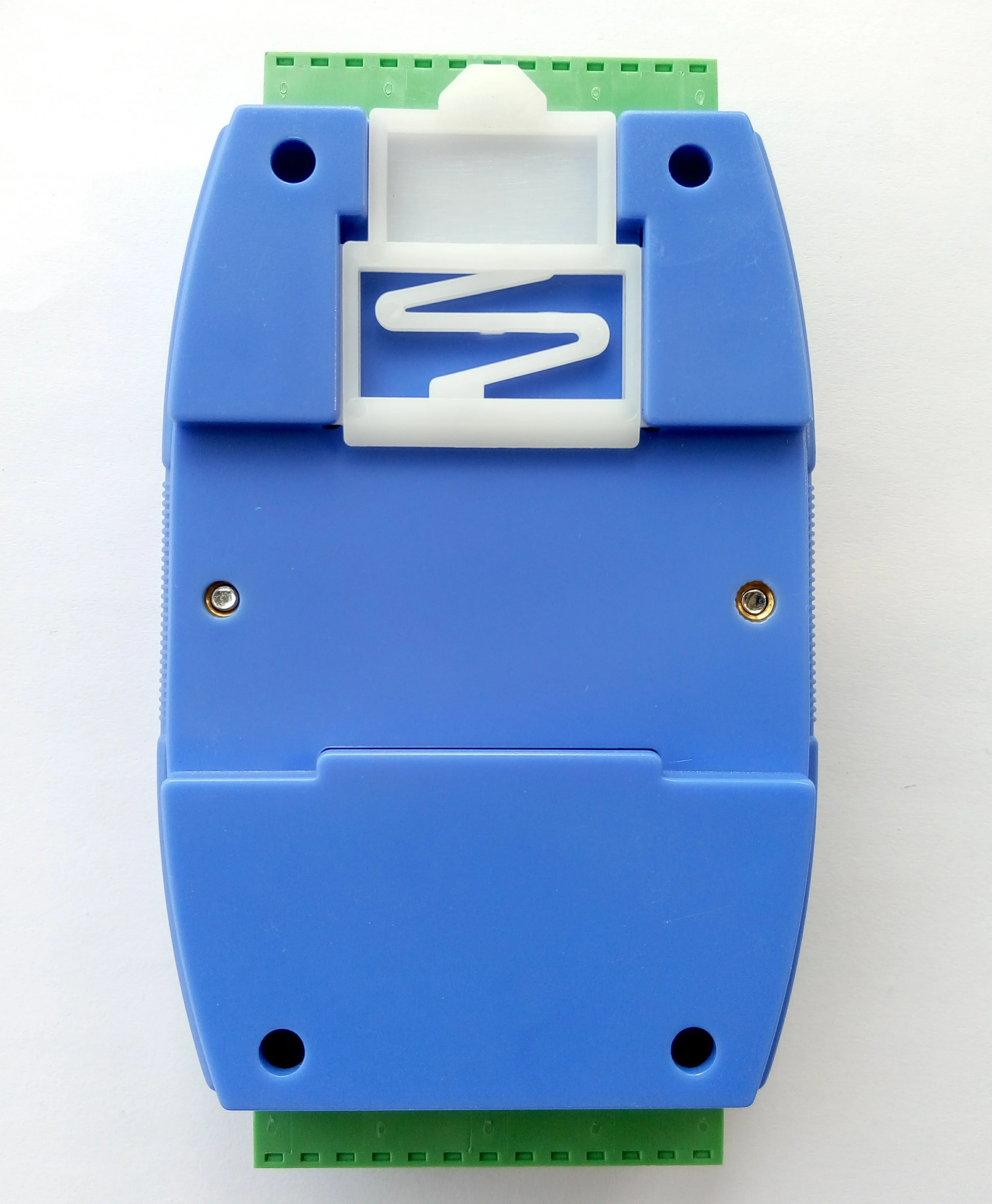

Четыре.Внешний вид изделия
Пять.Описание индикатора модуля и функции переключения
1.POW/комплект;Модуль индикация рабочего состояния
A.Зеленый свет: модули в работе 。 B. Красный свет: модули с параметрами конфигурации были записаны, необходимо перезарядить 。
2.TXD/RXD:Связь индикация состояния
A.Светит зеленый свет: связь получает данные B. Светит красный свет: модуль отправляет данные
C.Зеленый свет всегда включен.: данные + и передача данных rs485проводка перевернута или проводка сломана.
3.Модуль внутренний верхний левый угол переключатель сброса
A.Когда параметры связи (адрес модуля, скорость передачи, бит четности) не знаете или неправильно Установите параметры связи, не может связаться с модулями, решение состоит в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Go. 5 модуль в секундах [POW/SET] красный свет, открытый переключатель сброса, в этот момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。
B.Параметры связи после сброса: Адрес: 1, скорость передачи: 9600bps, бит четности: ничего 。
4.Цифровой дисплей трубки инструкции
Шесть.Типичное применение Монтажная схема
Семь.Определение клеммы
| POS терминал | Название | Объяснить | POS терминал | Название | Объяснить |
| 1 | VCC | SHT10/11Питание + | 26 | NC | Пустые |
| 2 | DA3 | SHT10/11 данныхСигнал | 25 | GND | SHT10/11Мощность заземления |
| 3 | CLK3 | SHT10/11 CLKСигнал | 24 | CLK2 | SHT10/11 CLKСигнал |
| 4 | GND | SHT10/11Мощность заземления | 23 | DA2 | SHT10/11 данныхСигнал |
| 5 | VCC | SHT10/11Питание + | 22 | VCC | SHT10/11Питание + |
| 6 | DA4 | SHT10/11 данныхСигнал | 21 | GND | SHT10/11Мощность заземления |
| 7 | CLK4 | SHT10/11 CLKСигнал | 20 | CLK1 | SHT10/11 CLKСигнал |
| 8 | GND | SHT10/11Мощность заземления | 19 | DA1 | SHT10/11 данныхСигнал |
| 9 | 18 | VCC | SHT10/11Питание + | ||
| 10 | DATA + | RS485 AСвязь + | 17 | GND | SHT10/11Мощность заземления |
| 11 | Данных | RS485 BСвязь- | 16 | CLK0 | SHT10/11 CLKСигнал |
| 12 | + Vs | Мощность вход + | 15 | DA0 | SHT10/11 данныхСигнал |
| 13 | GND | Мощность ввода- | 14 | VCC | SHT10/11Питание + |
Восемь.Принцип блок-схема
