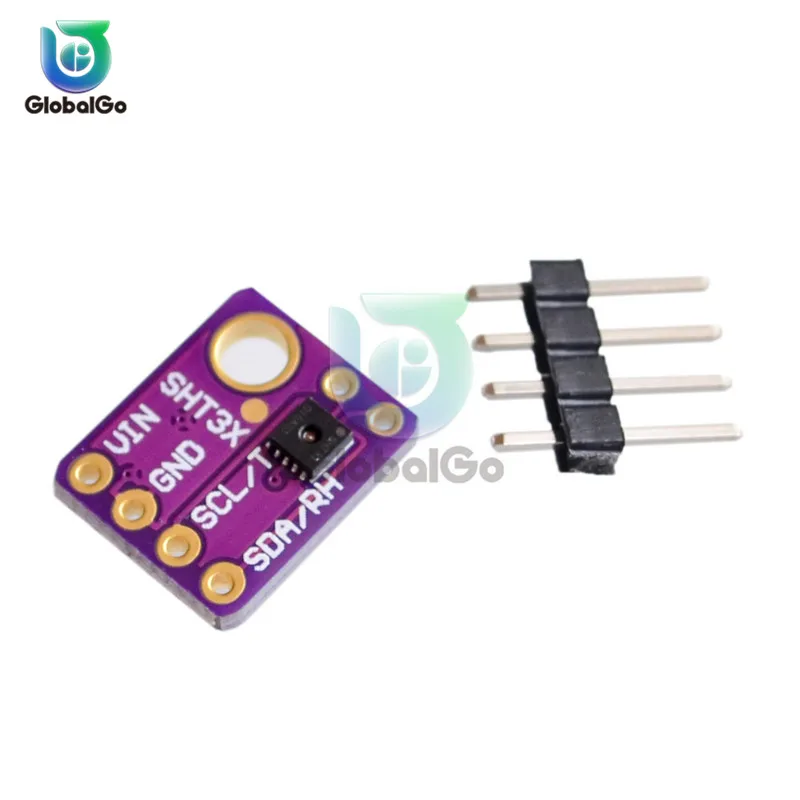

SHT30 igc интерфейс SHT31 цифровой выход температура SHT31-D влажности сенсор модуль точность Breakout погода для Arduino

Особенности:

Датчики температуры/влажности-некоторые из лучших и высокоточных устройств, которые вы можете получить.

У нас есть некоторые, которые имеют истинный интерфейс IEC для легкого чтения.

В SHT31-D датчик имеет отличную ± 2% относительной влажности и ±0. 3 °C точность для большинства видов применения.

В отличие от более ранних датчиков SHT, этот датчик имеет истинный интерфейс iec, и (бонусом!) даже с двумя параметрами адреса.

Он также совместим с 3 в или 5 В, так что вы можете питать и общаться с ним, используя практически любой микроконтроллер или микрокомпьютер.

Мы закрутили коммутационную панель с SHT31-D и вспомогательной схемой, такой как импульсные резисторы и конденсаторы. Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком коллектора. Вам нужно припаять коллектор на печатную плату, но это довольно легко и занимает всего несколько минут даже для новичка.

Мощность Контакты:

Вин-это контактный разъем питания.

Чип может использовать 2,5-5 в постоянного тока для питания.

Для питания платы дайте ей ту же мощность, что и логический уровень вашего микроконтроллера-например, для микроконтроллера 5 В, как для Arduino, используйте 5 В.

Для контроллера 3,3 В, как Raspbery Pi, подключите к 3,3 В

GND-общая почва для питания и логики

I2C материнскую плату Контакты:

SCL-gpc тактовый контакт, подключите к вашим микроконтроллерам igc тактовой линии. Этот штырь имеет резистор 10 K для подтягивания к вин

SDA-IEC pin данных, подключение к вашим микроконтроллерам IEC линии передачи данных. Этот штырь имеет резистор 10 K для подтягивания к вин

Другое Контакты:

ADR-это pin выбора адреса iec. Этот контакт имеет 10 K потяните вниз резистор, чтобы сделать адрес по умолчанию IEC 0x44. Вы можете Привязать эту булавку к вин, чтобы сделать адрес 0x45

RST-Аппаратный сброс Пинта. Имеет 10 K подтягивание на нем, чтобы сделать чип активным по умолчанию. Подключитесь к земле, чтобы сделать аппаратный сброс!

ALR-сигнал тревоги/выход прерывания. Вы можете настроить датчик, чтобы оповещать вас о том, когда происходит событие. Проверьте таблицу данных для того, как вы можете настроить оповещения

Посылка включает в себя:

1 х SHT31-D датчик температуры и влажности
