Описание

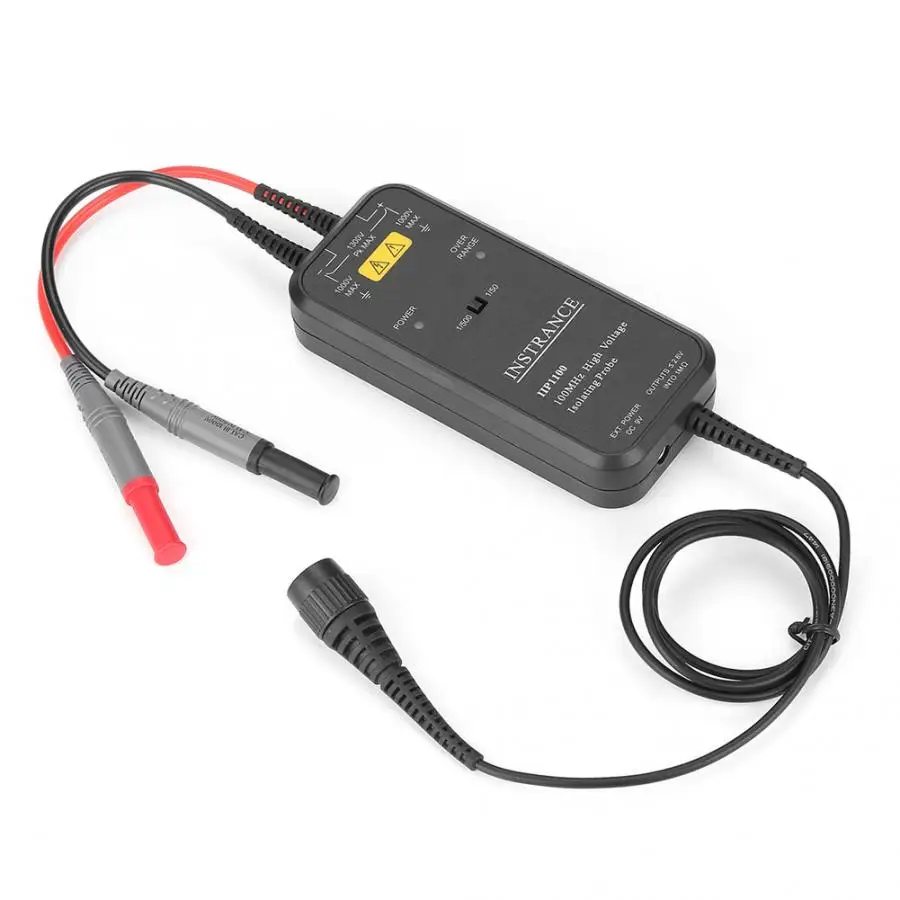

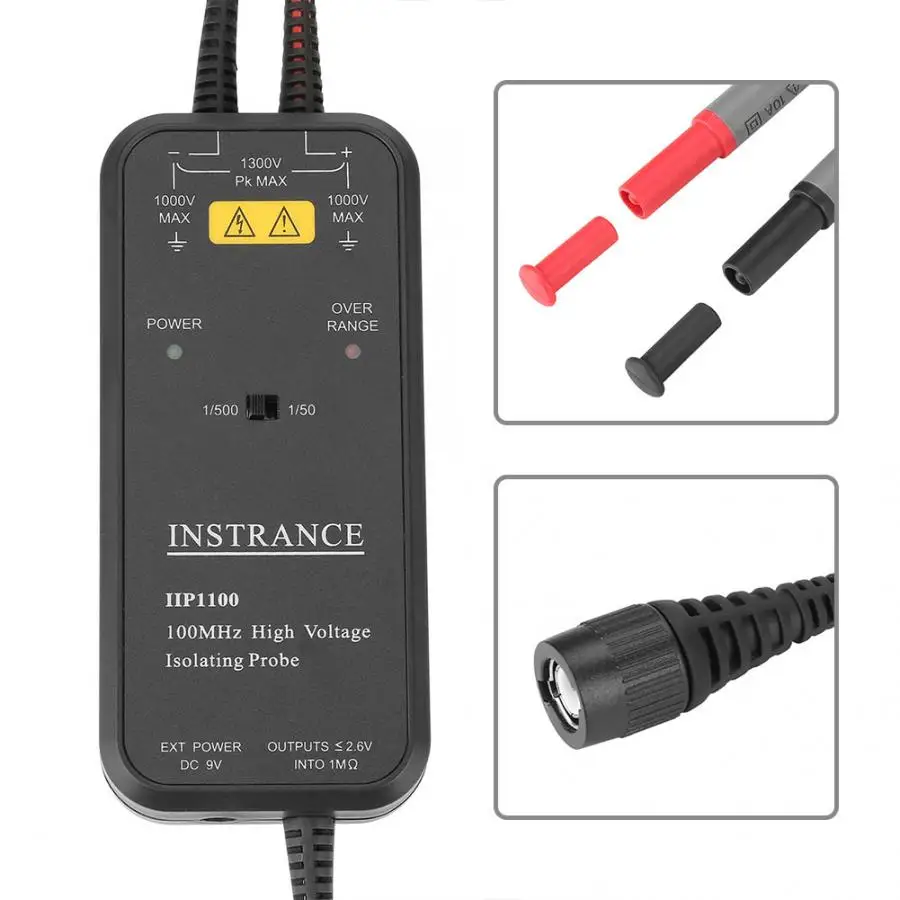

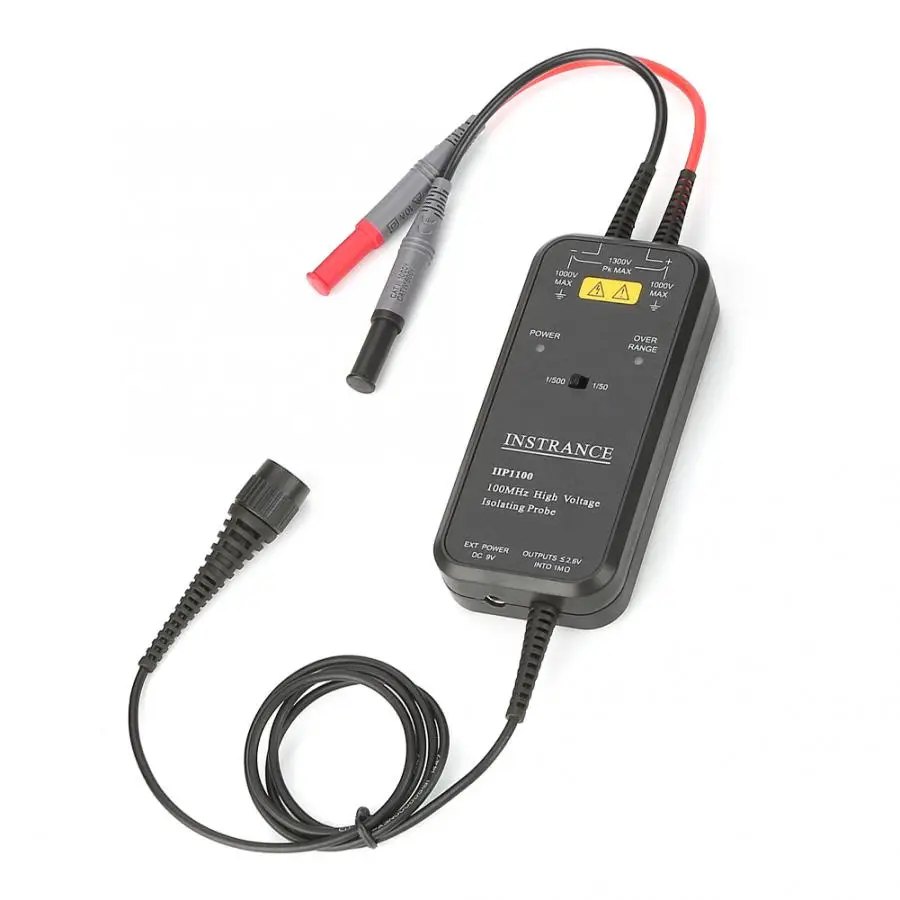

IIP1100 AC100-240V 100 MHz высокий дифференциал напряжения изолирующий осциллограф зонд (штепсельная вилка США)
IIP1000 серия высоковольтный изолирующий зонд применяет дифференциальный вход режим. Он используется в месте, где необходимо измерить высокое напряжение или изолировать от земли, как правило.
Особенности:

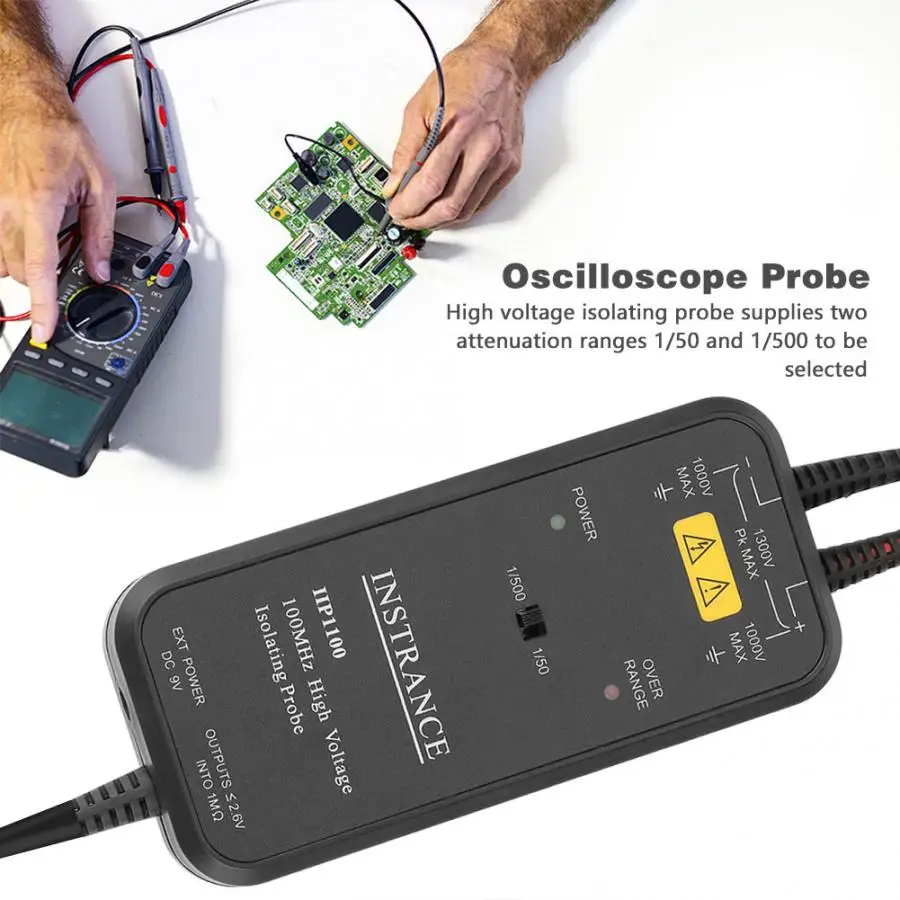

IIP1000 серии высоковольтный изолирующий зонд поставляет два диапазона затухания 1/50 и 1/500 для выбора.Максимальное измеряемое дифференциальное напряжение 130 В (DC + AC) и 1300 в (DC + AC) соответственно.
IIP1000 серия высоковольтный изолирующий зонд имеет более дальнюю функцию сигнализации. Красный светодиодный индикатор. IIP1000 серия высоковольтный изолирующий зонд небольшой и надежный. Он имеет очень высокую стабильность, надежность и точность. Широкое применение: измерение без подключения к земле, измерение высокого напряжения или сильного электричества, переключатель-режим питания дизайн, дизайн преобразования мощности, инвертор переменного тока и UPS, дизайн преобразователя, дизайн электронного балласта, производительный электромотор дизайна
Дизайн дисплея CRT, Электрический и электронный эксперимент
Параметры:
| Электрические Параметры> | |||
| Модель> | IIP1100 > | ||
| Напряжение > | AC100-240V > | ||
| Штепсельная Вилка > | Штепсельная Вилка американского стандарта > | ||
| Полоса пропускания (-3 дБ)> | 100 МГц > | ||
| Времени нарастания импульсов> | 3.5ns > | ||
| Точность> | -0,02> | ||
| Затухание> | 1/50, 1/500> | ||
| Вход сопротивления> | Между каждым входом и заземлением:4MΩ> | ||
> | |||
| Между входного сигнала:8 мΩ> | |||
| Вход постоянной ёмкости, универсальный конденсатор> | Между каждым входом в грунт: 7pF> | ||
> | |||
| Между входы: 3.5pF> | |||
| Максимально измеримые> | 1/50: 130 в (DC + AC)> | ||
> | > | ||
| Перепада напряжения> | 1/500: 1300 в (DC + AC)> | ||
| Максимальная входная> | 1000 Vrms, CATII> | ||
> | > | ||
| Напряжение-в-Земля> | 600 Vrms, CATIII> | ||
| Шум> | 1/50: ≤ 1,5 mVrms> | ||
> | |||
| 1/500: ≤ 1 mVrms> | |||
| Линейность> | -0,01> | ||
| Время задержки> | 20ns +-1ns> | ||
| CMRR> | Постоянный ток: ≥80dB> | ||
> | |||
| 100 Гц: ≥ 60 дБ> | |||
> | |||
| 1 МГц: ≥ 50 дБ> | |||
| Дифференциальный есть функция защиты от перенапряжения> | 1/50: 140 в +-4 в (DC + AC)> | ||
> | > | ||
| Уровень обнаружения> | 1/500: 1400 в +-40 В (DC + AC)> | ||
| Адаптер переменного тока ouВыход> | DC9V, 1000mA> | ||
| Вход для адаптера переменного тока> | AC100 ~ 240 В, 50 ~ 60 Гц> | ||
| Типичные механические параметры> | |||
| Вход длина кабеля> | IIP1025/IIP1050: 60 см; IIP1100: 30 см> | ||
| Выход длина кабеля> | 90 см> | ||
| Зажимы> | 85x40x13 (мм)> | ||
| Клещи клипы> | 160x45x13 (мм)> | ||
| Корпус щупа> | 120x55x24 (мм)> | ||
| Вес > | Approx.614g/21,7 oz> | ||
| Защита окружающей среды Параметры> | |||
| Рабочая температура> | 0 ~ 40C> | ||
| Температура хранения> | -10 ~ 45C> | ||
| Рабочая влажность:> | 85% RH> | ||
| Хранение влажности> | 90% RH> | ||
| Рабочая высота> | 3000 м> | ||
| Хранение высоты> | 12000 м> | ||
Посылка список:
1 х высоковольтный изолирующий зонд1 x Мощность адаптер
1 х красный cRocodileЗажим
1 x Черный cRocodileЗажим

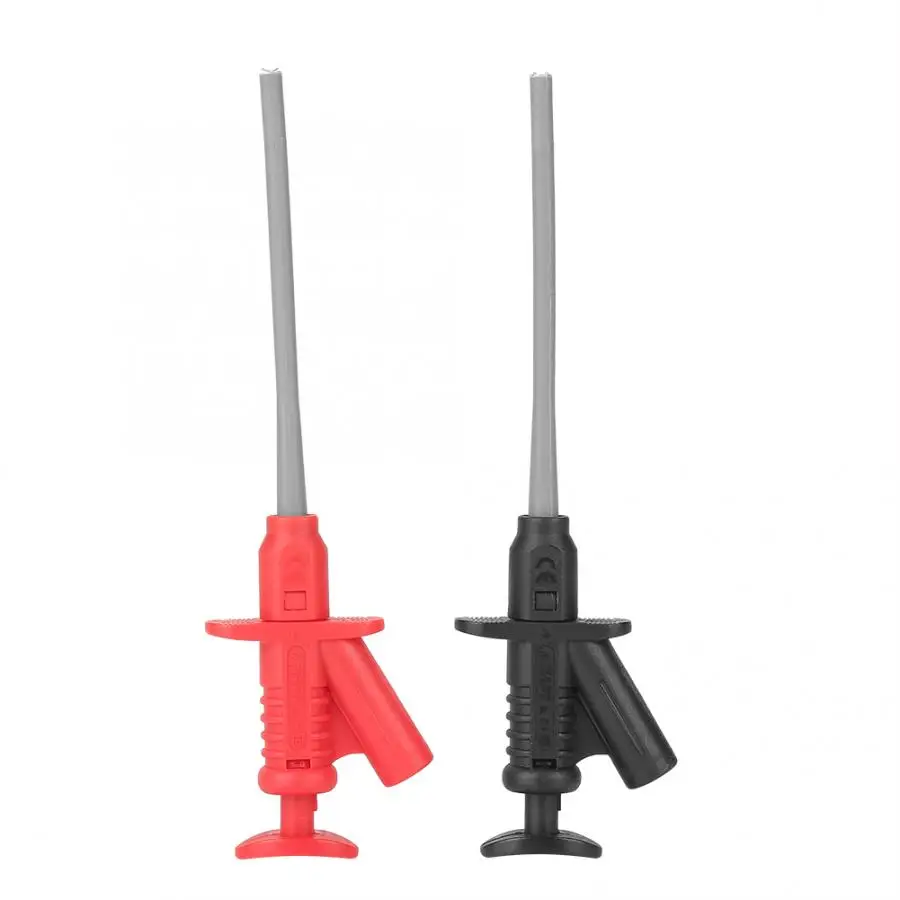

1 х Красный Пинцет для продуктов
1 x Черный Пинцет для продуктов
Обратите внимание: Пожалуйста, обратите внимание, если вам нужен адаптер.
>
Характеристики
- Бренд
- VBESTLIFE
- Тип деталей и аксессуаров для осциллографа
- Щуп осциллографа и аксессуары
