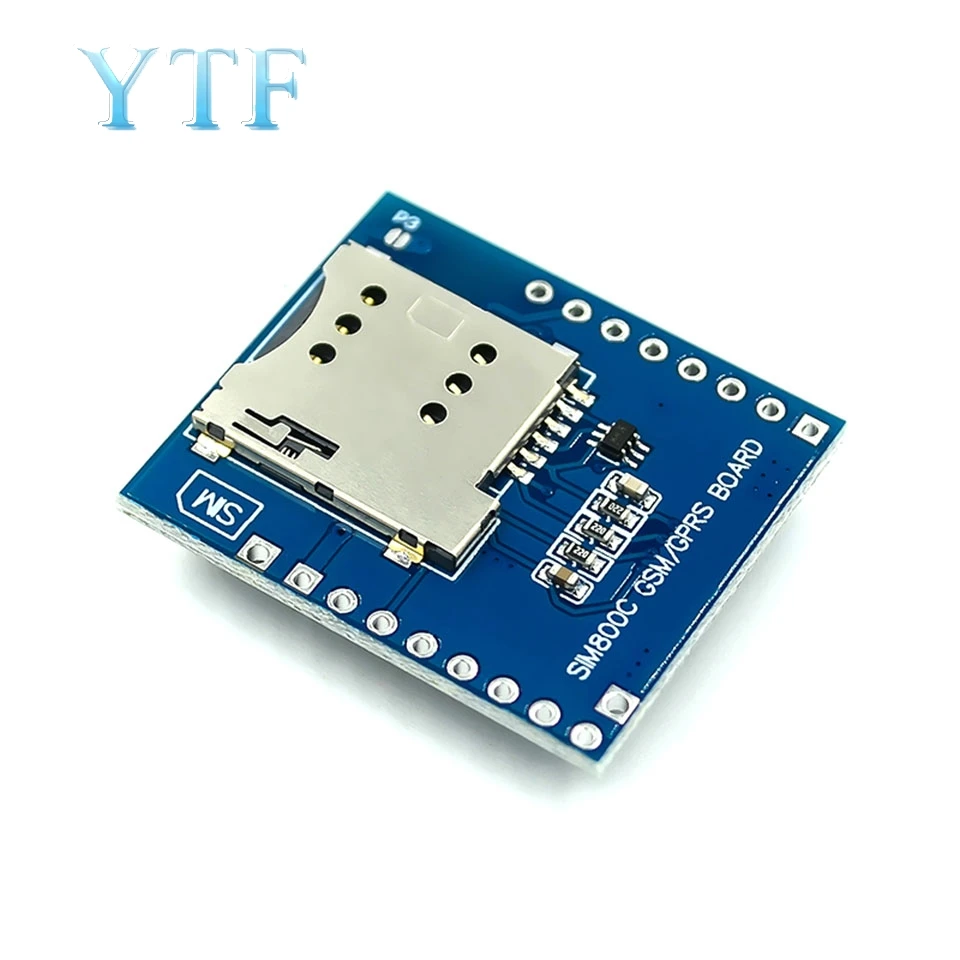

SIM800C GSM GPRS модуль ttl макетная плата IPEX с Bluetooth и TTS STM32 для Arduino C51

Описание

Входная мощность: 5 В постоянного тока или получена литиевой батареей VBAT и GND.
Поддерживает уровень MCU: 5 В/3,3 В для логики ttl
(Например, общий 51 и для arduino-5 В, STM32-3,3 В)
Использование антенны: IPEX антенные интерфейсы, вы можете использовать версию PCB aNtenna или антенный IPEX-SMA-peppers

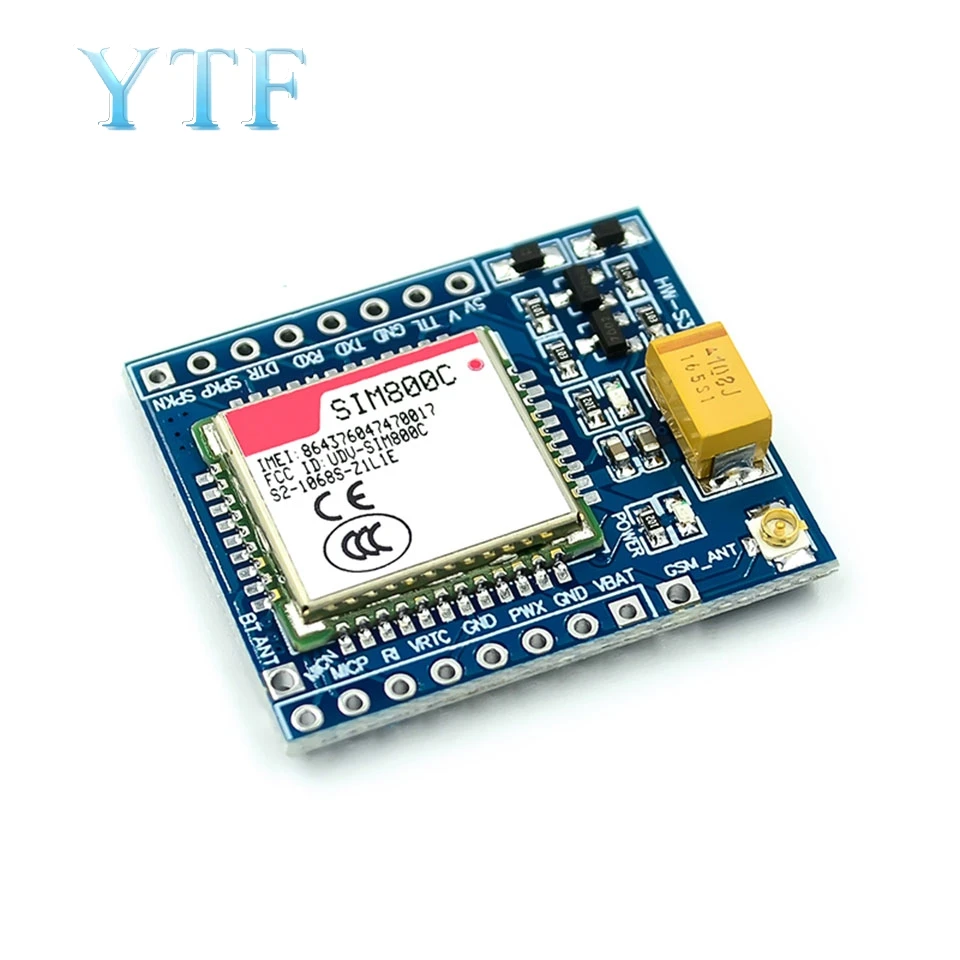

Описание контакта:
5 В: контактный источник питания, единственный вход DC5V, используемый для питания платы.
V _ ttl: Плата управления доступом микроконтроллер ядро целевой напряжение 5 В/3,3 В (согласно его собственный микроконтроллер гораздо отличить ядро V), этот контакт используется для преобразования платы GSM TXD и RXD для соответствующей логики ttl. GND: источник питания
TXD: Отправить pin модуль последовательного порта, уровень ttl (не напрямую подключен к RS232 уровень)
RXD: модуль последовательного порта, ttl уровень (не напрямую подключен к RS232 уровень)
DTR: терминал данных готов
SPKP: основной аудиовыход pin
SPKN: основной аудиовыход pin
MICN: основной аудиовход
MICP: основной аудиовход
RI: кольцевые наконечники штырей
VRTC: внешний аккумулятор RTC pin
GND: источник питания
PWR: Этот pin может выключить или выключить модуль
GND: источник питания
VBAT: вход литиевой батареи, 3,3-4,4 в
Pacakage включает в себя:
1 шт. * Модуль SIM800C GSM GPRS 5 В/3,3 в ttl STM32 C51 с Bluetooth и TTS для Arduino
