Описание
Пересылка сейчас

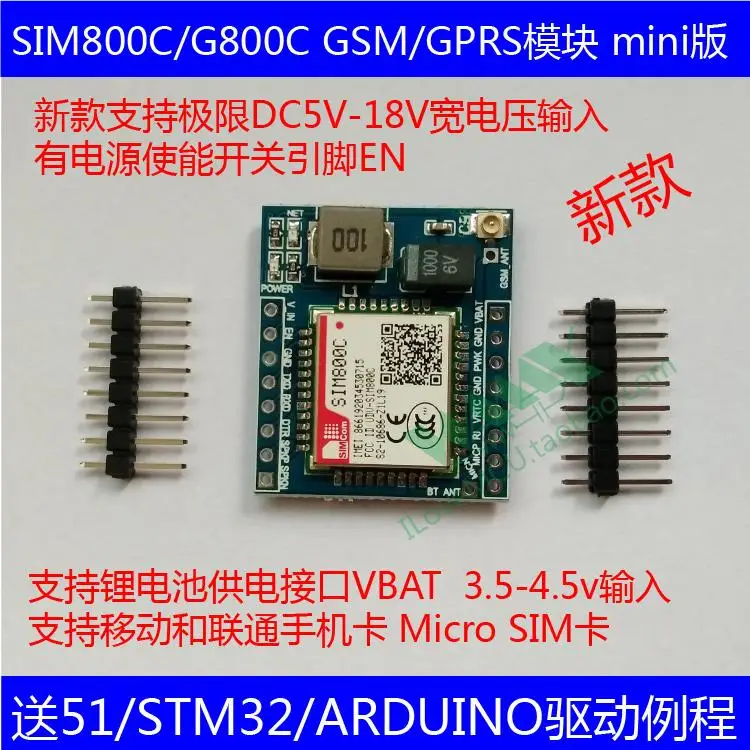

SIM800CNew версияПол, SupportDC5-18vWide входное напряжение \
\
G800CТолько поддержка 5 vinput, Совместимость с инструкцией sim800c, вы можете выбрать эту версию, если у вас есть требования к стоимости \
Разница между определением интерфейса новой версии и старой версии:
\
1. Увеличение как выключатель питания, RemoveV_TTLPin. CustomaryV _ TTLIs вход логического уровня pin
\
2. Назад положение держатель для карт был изменен
\
Отгрузочная ведомость:
\
【Модуль без антенна】gms/gprsмодульный
\
【Модульный + PCBantenna】 GMS/GPRSModule один PCBAntenna один
\
【Модульная + соединительная линия + перцовая антенна】gms/GPRSModule одна IPEXturnSMALine одна перцовая антенна
\
【Модульная + соединительная линия + антенна】gms/GPRSModule одна IPEXturnSMALine одна антенна на присоске
\
----------------------------------------------------------- \
\
По умолчанию все версии будут отправлены без сварки, если нет паяльника для сварки, \
\
Пожалуйста, добавьте меня в \
Underneath1individual1Meta ссылка, обратите внимание, что сварочное пятно isSIM800CChip сторона, или припой jointsSIMSeat сторона 。 \
\
Https://item.taobao.com/item.htm?id=41969795105 \
\
\

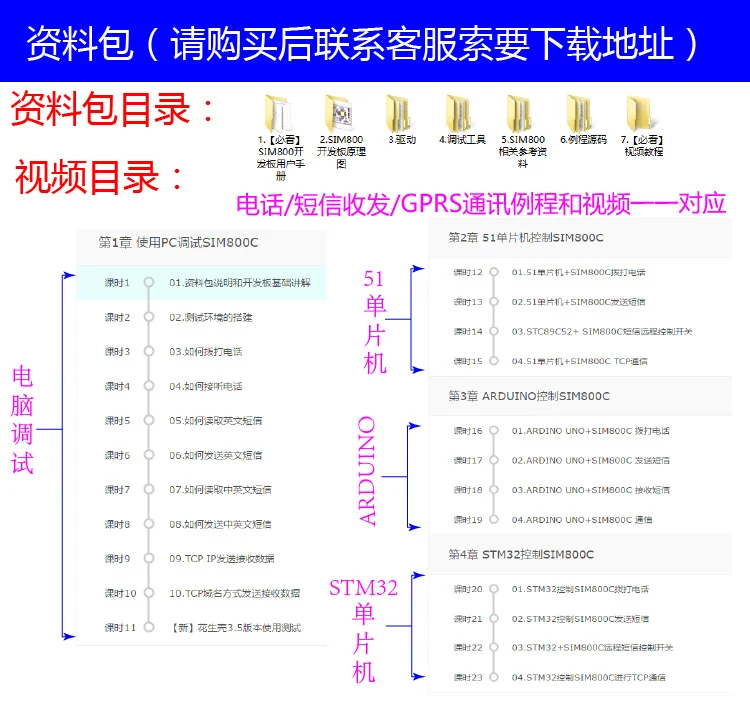

【Бесплатная видеоУчебное пособие материалы просмотра address】
\
Https://i.xue.taobao.com/detail.htm?spm=a2174.7765247.0.0.SAGnzZ&courseId=79181
\
\
\
\
\
\
\
\
\
\

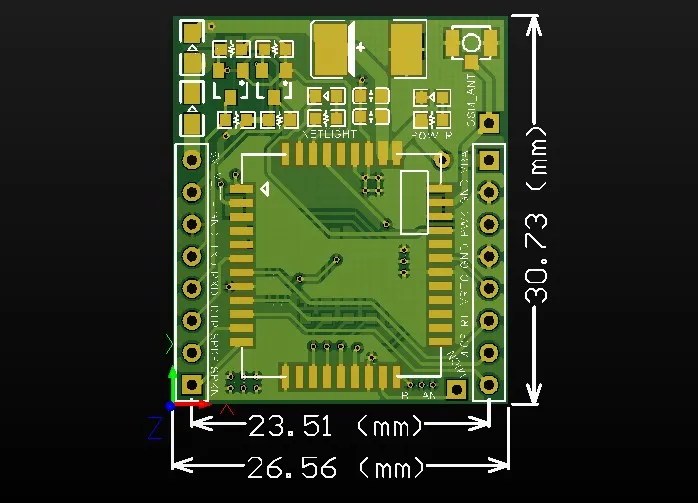

Размерный чертеж (компания)
\
\
\
Ниже представлена старая Базовая пластина
\
\
\
\
\

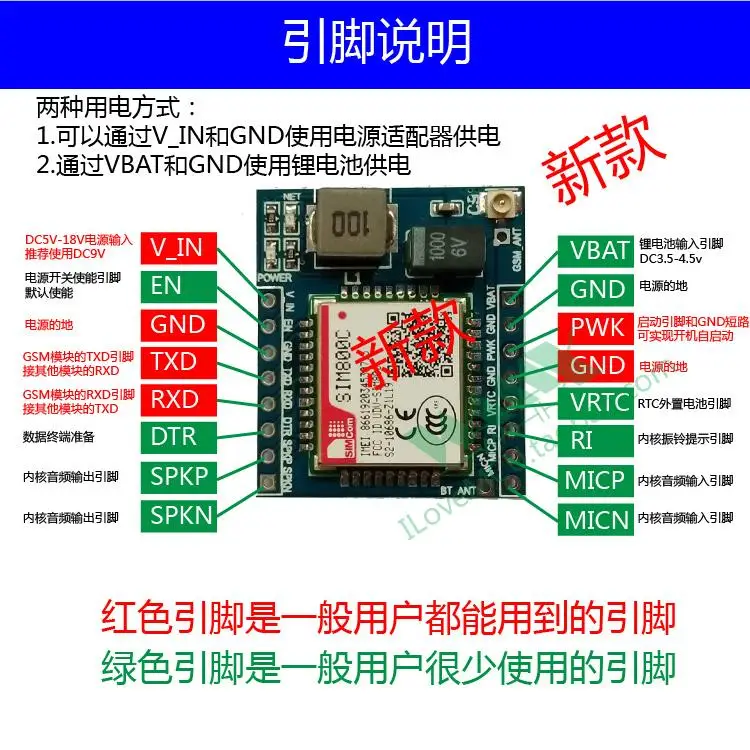

Описание контакта:
\
5 В: pin питания, вход onlyDC5V, используется для питания платы.
\
V_TTL: подключен к напряжению ядра MCU целевой платы управления 5В/3,3 В (в зависимости от количества SCMvKernel, чтобы отличить), этот pin Используется для конверсионного smmodal boardTXDandRXDIs соответствует ttllogic.
\
Заземление: Мощность земли
\
TXD: модуль последовательного порта отправки pin, уровень TTLlevel (не может подключиться уровень directlyRS232level)
\
RXD: модуль последовательного порта получения pin, TTLlevel (не может подключить уровень directlyRS232level)
\
DTR: подготовка терминала данных
\
SPKP: основной аудиовыход pin
\
SPKN: основной аудиовыход pin
\
MICN: аудиовход ядра
\
MICP: аудиовход ядра
\
RI: кольцевой штырь
\
VRTC: RTCExternal штыревой Контакт Аккумулятора
\
Заземление: Мощность земли
\
PWR: Потяните вниз pin, чтобы открыть или закрыть модуль
\
Заземление: Мощность земли
\

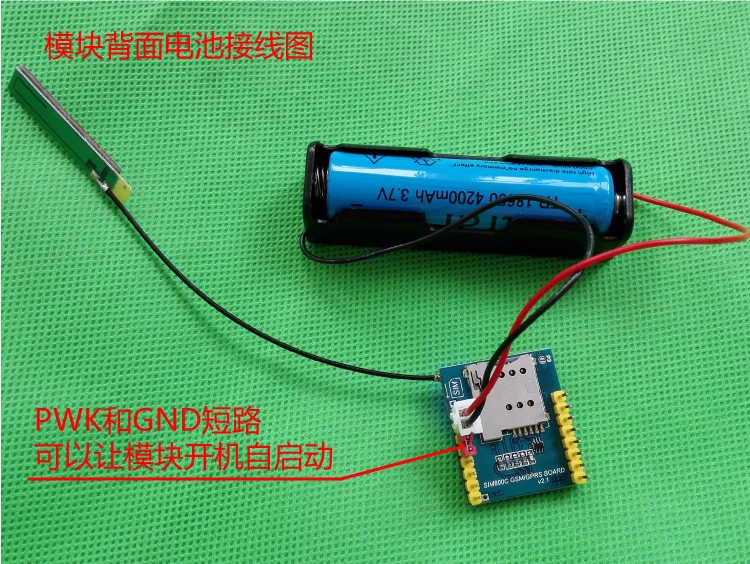

VBAT: вход литиевой батареи, 3,3-4,4 в
