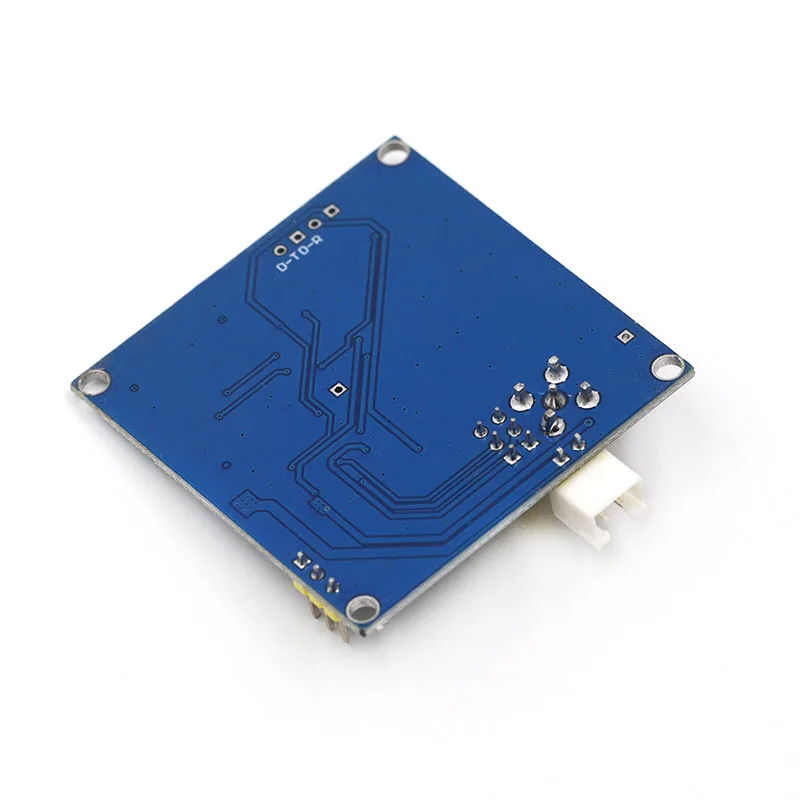

SIM900A SIM900 мини V3.9 беспроводной модуль передачи данных GSM GPRS комплект платы с антенной C83

Описание

Особенности:

Встроенный два набора интерфейса питания VCC5 5 V источник питания, интерфейс VCC4, 3,5-4,5 V источник питания, опциональное питание на самозапуске (по умолчанию) и запуск управления.

Встроенный интерфейс SMA (по умолчанию) и интерфейс антенны IPXmini, интерфейс SIM900A защищены сбросом.

Размер модуля 49*50, все новое и оригинальное устройство.

Компьютер может дать раннюю компьютерную отладку USB модуля питания, очень большое количество данных при условии рекомендуемого тока более 1А. В режиме ожидания могут быть установлены дюжины данных MA для обеспечения спящего режима, спящего режима 10 мА низкой мощности. Поддержка 2, мобильный телефон 3,4G карта.

Цепь последовательпоследовательного порта: Поддержка микрокомпьютера с одним чипом 3,3 В. Ttl поддержка последовательного порта

Микрокомпьютер 3,3 и 5 В с одним чипом.

Схема sim-sim-карты для увеличения микросхемы SMF05C ESD.

Схема антенны: гарантия короткого и прямого, для обеспечения мощности сигнала.

Печатная плата: каждый интерфейс, удобная Разработка два раза, оборудование SIM900/A полностью соответствует дизайну, когда руководство по проектированию.

Два интерфейса питания: VCC5, 5 В DC выше 1A. Компьютер 5 V источник питания может быть ранней USB компьютера. Постоянный ток длинная схема передачи данных более большой рекомендуемый 5V1A. VCC4, 3,5-4,5 V источник питания, там же, подходит для литиевой батареи.

Контрольный штифт всех проводов.

Уровень ttl, совместимый с напряжением 3,3 В и 5 В.

Две антенны интерфейс, по умолчанию SMA прямая головка, разъем для IPXmini антенны.

Один из речевой интерфейс, способ Mike интерфейс.

Интерфейс управления каждого контакта Описание:

GND-GND

SIMR SIM900A RXD, ttl уровень, не может быть напрямую подключен к 232 уровень

SIMT SIM900A TXD, ttl уровень, не может быть напрямую подключен к 232 уровень

Сброс RST-SIM900A, активный низкий

Vcccc_mcu, когда модуль SIM900A и 5 в ttl уровень связи, этот контакт подключен к DC 5 В; когда уровень связи SIM900A и 3,3 в ttl, этот Контакт подключен к DC 3,3 В.

VCC5----DC Вход 5 В.

VCC4------DC3.5--4.5 вход

Бортовой ресурс:

Схема последовательпоследовательного порта (с защитой)

Интерфейсная схема антенны (SMA изгиб женский порт)

Схема sim-sim-карты (флип-слот для sim-карты)

4*3,5 крепежное отверстие 4 шт.

SIM900A выходной терминал последовательного порта

Технические характеристики:

Размер: 49 мм x 47 мм

Вес нетто: 28 г

Вес: 38 г
