Симулятор электростатического разряда калибратор на основе IEC61000-4-2 и ISO10605, пистолет калибровочный комплект

A4001 Набор для калибровки ОУР

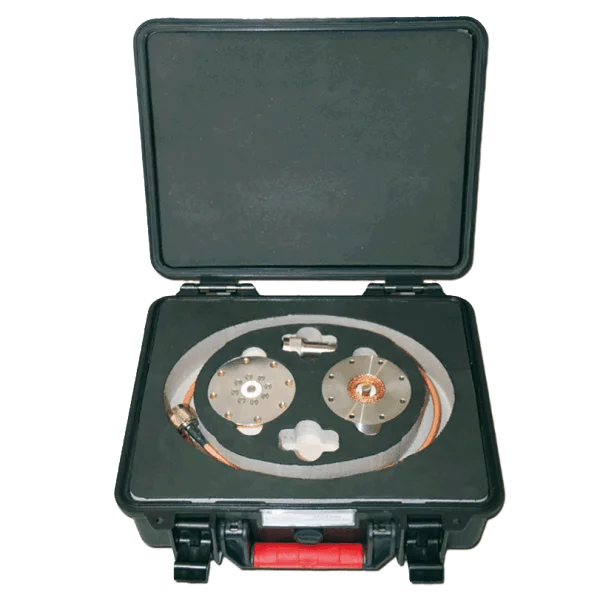

1. ОписаниеМодель A4001 ESD токовый целевой комплект калибровки является широкополосной целью ESD для ESD симулятораКалибровка в соответствии с последними стандартами МЭК 61000-4-2 и ISO 10605. Широкая ширина ремешкаАттенюатор обеспечивает обратную потерю, пока кабель используется в качестве подключения к осциллографу. ВХарактеристики частотной характеристики берются с полной сборкой.A4001 Набор для калибровки токов ESD сопоставим со следующими моделями: Haefely PET 4000,Teseq MD 103, Noiseken 06-00067A и EM test CTR2.2. Особенности Широкополосный до 4 ГГц Сопротивление передачи 0.5A/V, ± 1% (с аттенюатором 20 дБ, 5A/V) Позолоченные Поверхностная обработка Отличная линейность напряжения до 30кв3. Применение Калибровочный комплект для ESD тренажеров Общее широкополосное измерение формы волны ESD тока

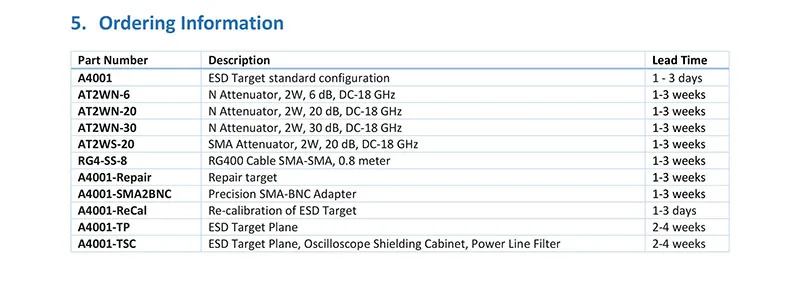

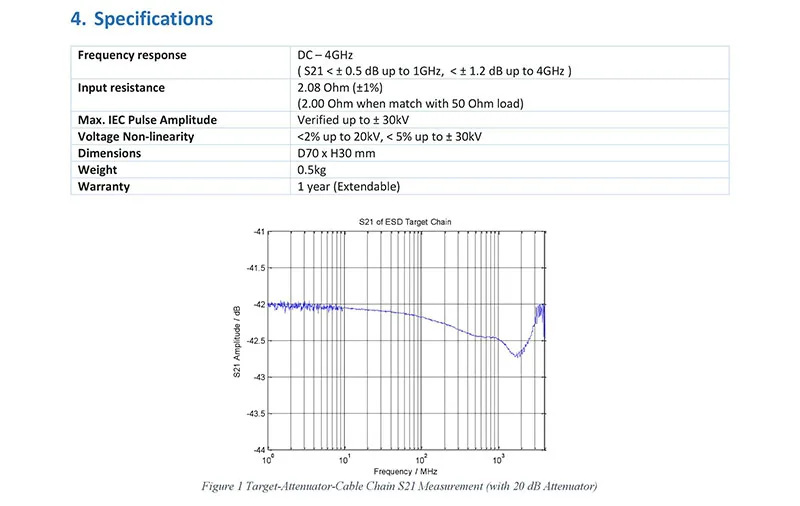

A4002 потеря вставки цепи кабеля цель-аттенюатор

Вместо того, чтобы указать вставную потерю токовой цели ESD, потеря вставкиЗадана измерительная цепь, состоящая из цели, аттенюатора и кабеля. ОтклонениеПотеря вставки не может превышать:+/-0,5 дБ до 1 ГГц+/-1,2 дБ от 1 до 4 ГГц.Номинальное значение S21 потери вставки:S21 = 20 * log [2 * Zsys/(Rin + 50 Ω)] дБГде Rin-входное сопротивление цепи при нагрузке 50 Ω.

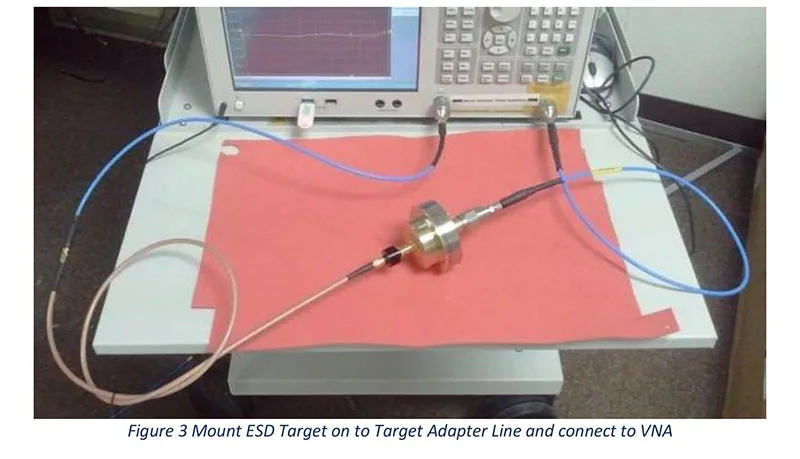

Для измерения потери вставки цепи кабеля цель-аттенюатор-используется сетевой анализаторДля того чтобы измерить S21. Результат установки S21 показан на рис. 4. Красные линии приборной панели являются лимитамиОт стандарта ICE 61000-4-2. Таким образом, эта цель ESD находится в пределах спецификации на лед 61000-4-2 стандарта.3. Сохранение текущей целевой эффективностиЭффективность работы, поставляемой в настоящее время, проверяется не реже одного раза в два года. Достаточно, чтобыПроверьте DC-характеристики цели. Разумно то, что изменения в общем механическомГеометрии маловероятны, так как они требуют большой силы. Повреждения могут возникнуть только вСоединитель (осмотрите визуально) и у резисторов из-за чрезмерной силы на центре проводникаЦель. Если резисторы сломаются или в противном случае повредят эти изменения будут замечены в DC и на высокомЧастот.

Тест может быть сделан путем впрыска тока около 1 А в цель при окончанииМишень для контроля уровня сахара в крови с 50 Ом. Сопротивление передачи постоянного тока, определяется как напряжение, измеренное через 50 ОмДеление на входной ток постоянного тока около 1 А. Он не должен отклоняться от ожидаемогоБольше, чем 2%. Необходимо позаботиться о том, чтобы впрыснуть ток в две точки, которые отличаются от точекПри котором измеряется напряжение. Это характерно для 4-проводных измерения сопротивления. Предлагается для того, чтобыВведите ток на лицевой стороне мишени и Измерьте напряжение на задней сторонеЦель. Т-образный разъем может быть использован для того, чтобы прикрепить измеритель напряжения постоянного тока и переменного тока, 50-Ом при температуреОдно и то же время. Часто рекомендуется выполнить тест с двумя противостоящими полярностями постоянного токаИ взять среднее из двух показаний сопротивления. Это отменяет воздействие тепловых напряжений, которыеМогут возникать между контактами из разных материалов. Прямое использование 4-проводной, 4-контактный импедансный измерительМожет привести к нестабильным результатов, пока цель установлена в большой наземной плоскости, из-за шумаСоединенная в 4-провод, 4-контактное соединение настройки. Рекомендуется проверить настройку измерения наИзвестный, низкий сопротивление (например, 1 Ом) резистор на первом месте.

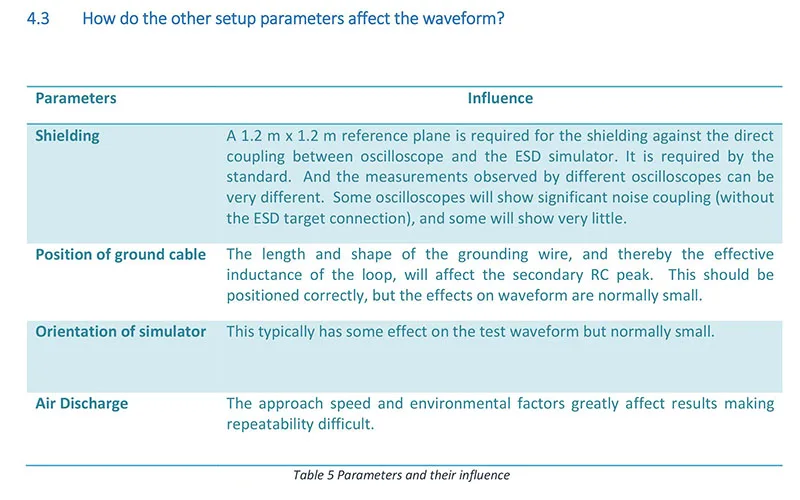

A4003 ESD симулятор калибровки для IEC61000-4-2 и ISO10605

1. Калибровки цельЦелью настоящего отчета является представление калибровочных параметров, необходимых для симуляторов ESD,Проверьте их производительность и сравните результаты с требованиями IEC 61000-4-2 илиISO10605 стандарт.
