Singxer SU-1 цифровой интерфейс USB XMOS XU208 CPLD DSD256 DOP полная изоляция фемтосекундные часы

Описание

Описание:

SU-1 цифровой интерфейс-наша команда для разработки высокопроизводительного цифрового аудиоинтерфейса USB. Это новый чип XMOS серии xCORE-200. SU-1-это независимый интерфейс цифровой системы с низким джиттером (серия cristek CCHD-575/957). SU-1 цифрового интерфейса с использованием стандартных USB2.0 входной интерфейс, в то время как SU-1 имеет много Выход интерфейсов, в том числе XLR сбалансированный Выход AES, коаксиальный кабель RCA и BNC, используя гнездо HDMI Выход I2S порт, wclk часы Выход.

1. X-1 является первым использованием новейших цифровых продуктов XMOS xCORE-200 серии USB. Новое поколение XMOS чип, используя более передовые технологии обработки, производительность в 2 раза больше, чем старше U8 чип, 1000 MIPS возможности обработки.

2. Это известное, ядро алгоритм-цифровое аудио. Наша команда находится в цифровом аудио поле в течение многих лет, в то же время получаем поддержку команды XMOS FAE; мы проводим ряд технических улучшений и оптимизацию алгоритм на основе оригинальной прошивки.

Технические характеристики:

Каждый выходной интерфейс поддерживает скорость дискретизации:

Форма:

44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,

176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

(I2S поддерживает все частоты дискретизации, S/PDIF поддержка верхней до 192 кГц

DSD:

2,8 МГц (DSD64)-DoP, NIC

5,6 МГц (DSD128)-DoP, NIC

11,2 МГц (DSD256)-DoP, NIC

(I2S выход Поддержка всех DSD, S/PDIF, AES/EBU поддержка DSD64 доп режим)

Биты Ширина:

Самый высокий 32 бит более I2S выход

Самый высокий 24 бит над S/PDIF

Подробнее о модели:

1. проводите электричество как мать акустической конструкции, обратите внимание на дизайн цепи питания, высокая производительность, низкий уровень шума и быстрый отклик LDO как основной источник питания. Вся плата с использованием многоканального блока питания LDO, в котором часы даже частично используют ультра-низкий уровень шума ADI LDO, для обеспечения максимальной производительности выхода.

2. материнская плата (PCB) с 4-х слойная электроплата дизайн, убедитесь, что у вас есть полная горизонтальной плоскости и самолеты, высокоскоростной современное вечерное методы для того, чтобы обеспечить герметичность сигнала и целостности мощности всей платы. Сигнал часов является специальной обработкой, он использует дизайн упаковки и точное управление импедансом, тем самым обеспечивая качество сигнала и увеличивая функцию анти-помех часов. Входные и выходные сигналы следуют стандартной конструкции, особенно высокоскоростной usb-порт сигналов с помощью дифференциального контроля сопротивления 90 Ом.

Системы Совместимость на уровне систем:

1. Windows XP, Windows 7, Windows 8; 32/64 бит, нужно установить драйвер

2. Родные MacOS 10,6 и более поздние версии, используйте собственный драйвер

3. собственный Linux с ядром, совместимым с UAC2, используйте собственный драйвер

4. Android OS 4,2 и выше, нужна поддержка функции OTG

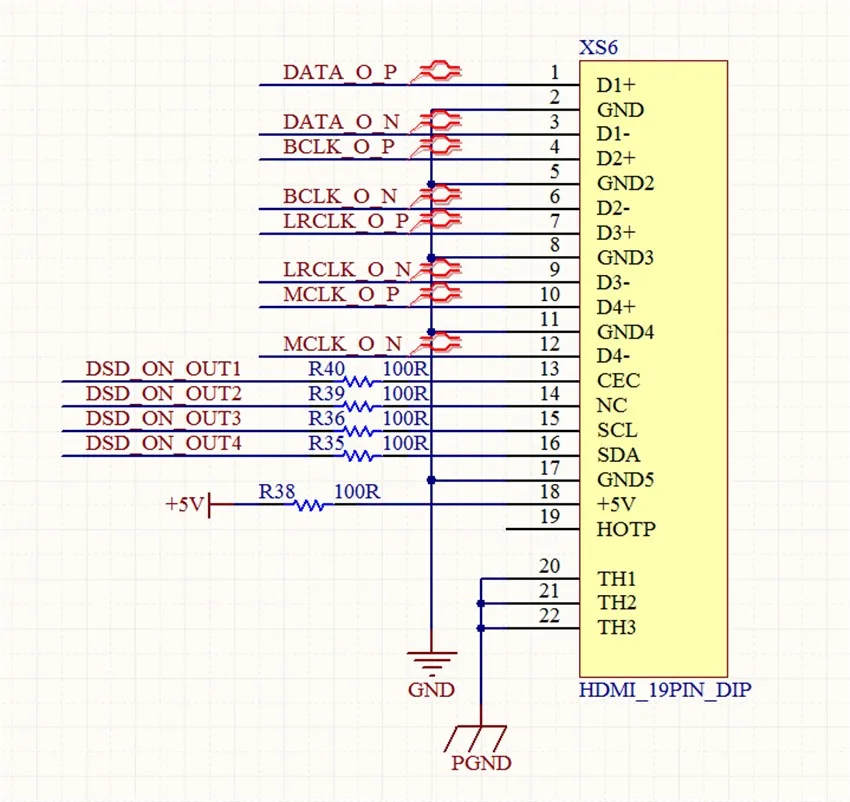

I2S порт использовать гнездо HDMI выход:

1. Электрический уровень-3,3 В LVDS дифференциальный сигнал.

2. DSD на сигнале, 5 Vpower supply, CPLD обрабатывает немой сигнал, поэтому не нужно обрабатывать его снова.

3. DSD на сигнале может быть пользовательским; DSD на сигнале может быть подключен к PIN 13,14, 15,16 на розетке.

4. Вы можете настроить фазу PIN 1-3 и PIN 7-9 с переключателем.

Гибкая HDMI-I2S Выходная конфигурация:

Переключатель 1-4 предназначен для PIN13-16 на гнездо HDMI.

Когда вы включаете его «Вкл», это означает, что HDMI PIN имеет функцию DSD_ON.

Переключатель 5-режим вывода часов, «OFF»-MCLK, «ON»-WCK.

Переключатель 6 предназначен для PIN1-3 HDMI и PIN 7-9 фаз, ON-это положительная фаза, выключение-это отрицательная фаза. (вкл. Для gudac DAC, ВЫКЛ. Для PS аудио)

Если это Gustard DAC, пожалуйста, переключатель 3 и 6 в «ON», другие выключены.

Переключатель 7 и 8 в режиме ожидания.

В случае формальной версии (мы напишем его, когда формальная версия закончена, теперь это не официальная версия), мы создадим отверстие в задней части корпуса, поэтому, если вы хотите изменить конфигурация, вам не нужно открывать корпус.
