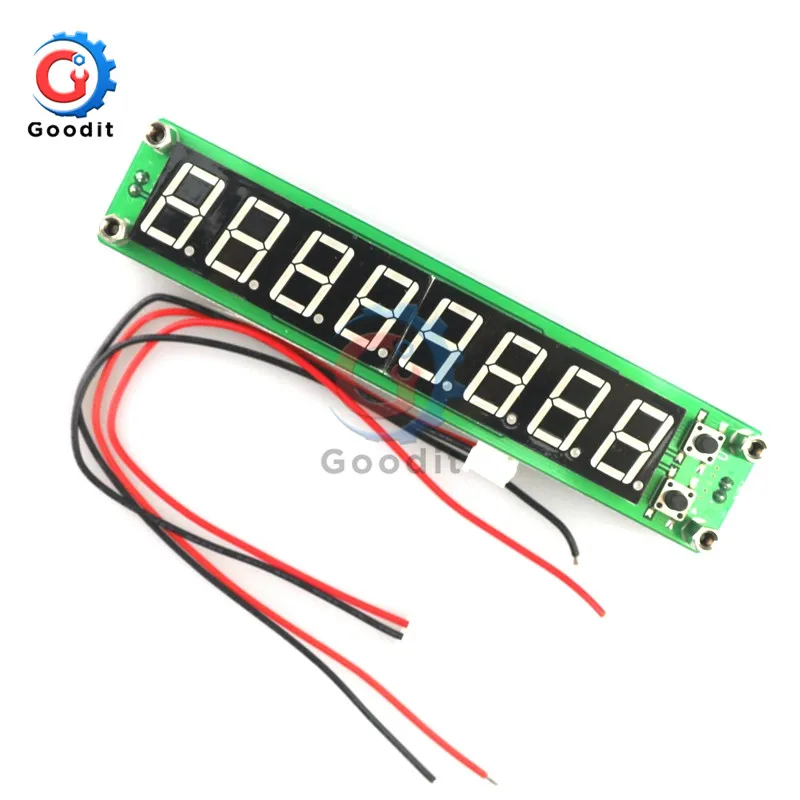

Синий 0,1 до 60 МГц 20 МГц до 2400 МГц 2,4 ГГц радиочастотный сигнал счетчик частотомер тестер 0,56 дюймов 8 светодиодный цифровой

Описание

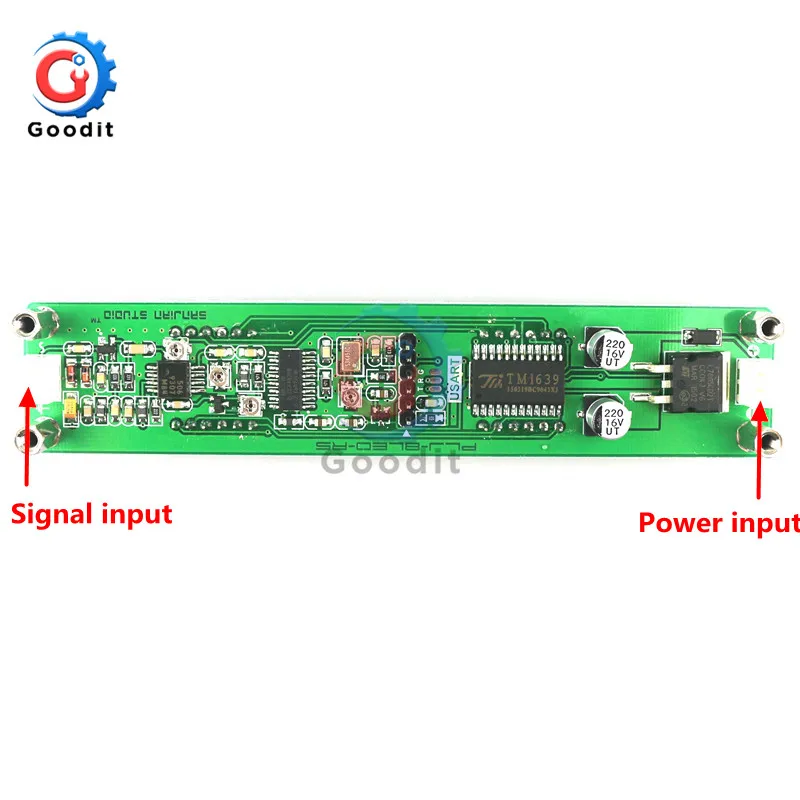

Описание:С микрочипом PIC16F648A, 2,4 ГГц частотомер.С помощью регулируемого температурой кристаллического осциллятора напряжения (2,5 ppm VC-TCXO).Уникальный пульт управления воротами и точный алгоритм времени (несвоевременное прерывание).Ворота (обновление дисплея) время 0,01 секунд/0,1 секунд/1,0 секунд, значение частоты отображения в реальном времени.Односторонний входной дизайн, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал).Двухчастотный дизайн, значение и режим IF/down могут быть предустановлены отдельно.С помощью восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восьми регулируемых яркости.Схема простая и разумная структура, двухкнопочное управление, простая работа.Настройки автоматически сохранены, загружайте напрямую вызов.Описание:1 время ворот0,010,101,02 канала измерения (каналы низкого сопротивления)Low channelДиапазон измерения: 0,1 МГц ~ 60 МГцТочность: ± 100 Гц (0,01 1 s время ворот)± 10 Гц (0,1 секунд ворота)± 1 Гц (1,0 секунд, когда ворота)Низкая канал Чувствительность:0,1 МГц ~ 10 МГц: лучше 60 mVPP10 МГц ~ 60 МГц: лучше 60 mVPP60 МГц ~ 75 МГц: не протестированоВысокий канал (разделен на 64)Диапазон измерения: 20 МГц ~ 2,4 ГГцТочность: ± 6400 Гц (ворота 0,01 секунд)± 640 Гц (0,1 1 s время ворот)± 64 Гц (1,0 1 s время ворот)Высокая чувствительность канала:20 МГц ~ 30 МГц: лучше 100 mVPP30 МГц ~ 60 МГц: лучше 50 mVPP60 МГц ~ 2,4 ГГц: не протестированоАвтоматический каналАвтоматически выбирается в соответствии с частотой входного сигнала высокого или низкого канала, определяя частоту 60 МГц. Например, если Амплитуда входного сигнала больше 60 МГц, не может автоматически выбрать высокий канал, канал должен вручную выбрать измерение высокой частоты.3, Если настройкиНезависимый двойной-если конструкция, отрегулируйте Минимальный шаг частоты 100 Гц, частотный диапазон 0 ~ 99,9999 МГц, можно установить для увеличения или уменьшения режима IF частоты.4. Опорной частотыИспользуя 5032 пакет 13,000 MHz тепловое напряжение управляемый кварцевый генератор (VC-TCXO), стабильность частоты ± 2,5 ppm.5. Рабочее напряжениеВход постоянного тока: 9 В ~ 15 В постоянного тока (с защитой от обратной полярности)6 токМаксимум 160 мА (условия тестирования: DC12V DC12V источник питания; red красный светодиодный; eight восемь яркости)7 8 светодиодный дисплей, самый высокий дисплей восемь цифр.8 8 светодиодный яркость регулируется, Заводской набор для максимальной яркости.9 физических размеров, длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм10. Качество компонентов 46g (NW)11. Бортовой ИнтерфейсDC IN (интерфейс питания): HX2.54-2P разъемВЧ в (вход сигнала): гнездо HX2.54-2PICSP (интерфейс программирования): 2,54-6 P PinПосылка включает в себя:1 шт. x 0,1-60 МГц 20 МГц ~ 2,4 ГГц RF одночастотный счетчик цимометр тестер метр
