Описание
CS10-3 генератор импульсов может управлять шаговым двигателем, серводвигателем, скоростью двигателя 0-1000 об/мин, квадратной волной, плавная регулировка. Внешний
Запуск и остановка, направление может достичь внешнего контроля. С регулировкой скорости и функцией фиксированной длины.
Инструкции
1. Описание дисплея: в рабочем состоянии или состоянии остановки, цифровая трубка Отображает текущее значение скорости в единицах оборотов в минуту.
Отображение кода параметра или значения параметра настройки в состоянии настройки
2. Настройка параметров: Нажмите и удерживайте, нажмите и удерживайте
Клавиша, ACC появится, нажмите еще разПоявится клавиша значения параметра ACC, нажмите
С
Изменение ключа, изменение прессаПодтвердите, вернитесь в статус ACC, нажмитеКлюч
Клавиша, ACC появится, нажмите еще разПоявится клавиша значения параметра ACC, нажмитеСИзменение ключа, изменение прессаПодтвердите, вернитесь в статус ACC, нажмитеКлючПоявится вкладка, еще раз нажмите Modo, затем нажмите, чтобы отобразить модель, затем нажмите для возврата к параметру ACC с помощью ACC, нажмитеКлюч выхода
Ключ выходаПараметр устанавливается в состояние stop.
Настройка ускорения ACC (1-99) 1 быстрый, 99 быстрый, сброс загрузки медленнее, значение по умолчанию 5
Вкладка Настройка номера разделения (1-64) это значение устанавливается в соответствии с диском и должно быть настроено на то же самое, что и диск.
Скорость, значение по умолчанию 10.
RunКогда (0-1) установлен в 0, включение остановлено. Когда установлен 1, он будет работать при включении питания. Значение по умолчанию равно 0.
IN-S режим остановки вводаПо умолчанию 0

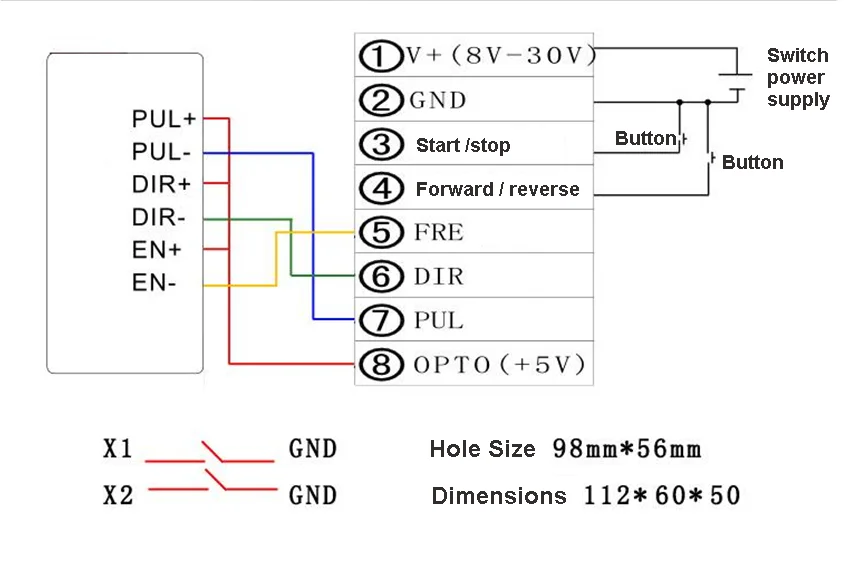

0 Терминал 3 Включение и запуск, открытие и остановка, направление-терминал 4 поворот вперед, обратный
1 Терминал 3 Нажмите один раз, чтобы начать, нажмите еще раз, чтобы остановить, направление-терминал 4 Нажмите, чтобы остановить
2 Терминала 3 Нажмите один раз для запуска, терминал 4 для остановки
3 Клеммная колодка 3 нажмите вперед, чтобы начать, нажмите еще раз, чтобы остановить, нажмите конец линии 4 Нажмите обратный, чтобы начать, затем нажмите, чтобы остановить
4 Терминала 3 Включение переднего вращения старт, отключение остановки, терминал 4 включение обратного запуска, остановка и остановка
Работа в режиме Настройка режима n/a(0-3) контроль скорости 0, 1 Контроль фиксированной длины, 2 непрерывных контроля, 3 контроля круговой поездки, значение по умолчанию 0
В режиме фиксированной длины, стоп-состояние нажмите кнопку стоп, чтобы установить P-01, долго нажмите кнопку стоп d1A, d1b
В непрерывном режиме и режиме круговой поездки, стоп-состояние и нажмите кнопку стоп, чтобы установить P-01, P-02, P-03
В режиме контроля скорости и в режиме круговой поездки допустимы ограничения X1 и X2, и происходит обратное направление.
P-01 значение длины, количество импульсов = P-01 * d1A/d1b doub: Настройка увеличения по умолчанию 1 0-1000 об/мин регулируемая
P-02 значение задержки, в миллисекундах, настроено на 2 0-2000 об/мин
P-03 значение раз, Время непрерывной работы устанавливается на 3 0-3000 об/мин
3. Описание операции: панель запускается или активируется внешний терминал. Отрегулируйте потенциометр для регулировки скорости во время работы.
Панель останавливается или внешний терминал останавливается. При остановке отображается 0. Если он остановлен, он должен отображать регулируемую скорость потенциометра.
Вы можете нажать кнопку офлайн. Когда автономный светильник включен, Отрегулируйте потенциометр, чтобы изменить направление значения скорости в состоянии остановки. Нажмите клавишу направления панели или
Внешний указатель поворота
Характеристики
- Бренд
- TKXEC
- Тип двигателя
- Шаговый электродвигатель
- Номер модели
- CS10-3
