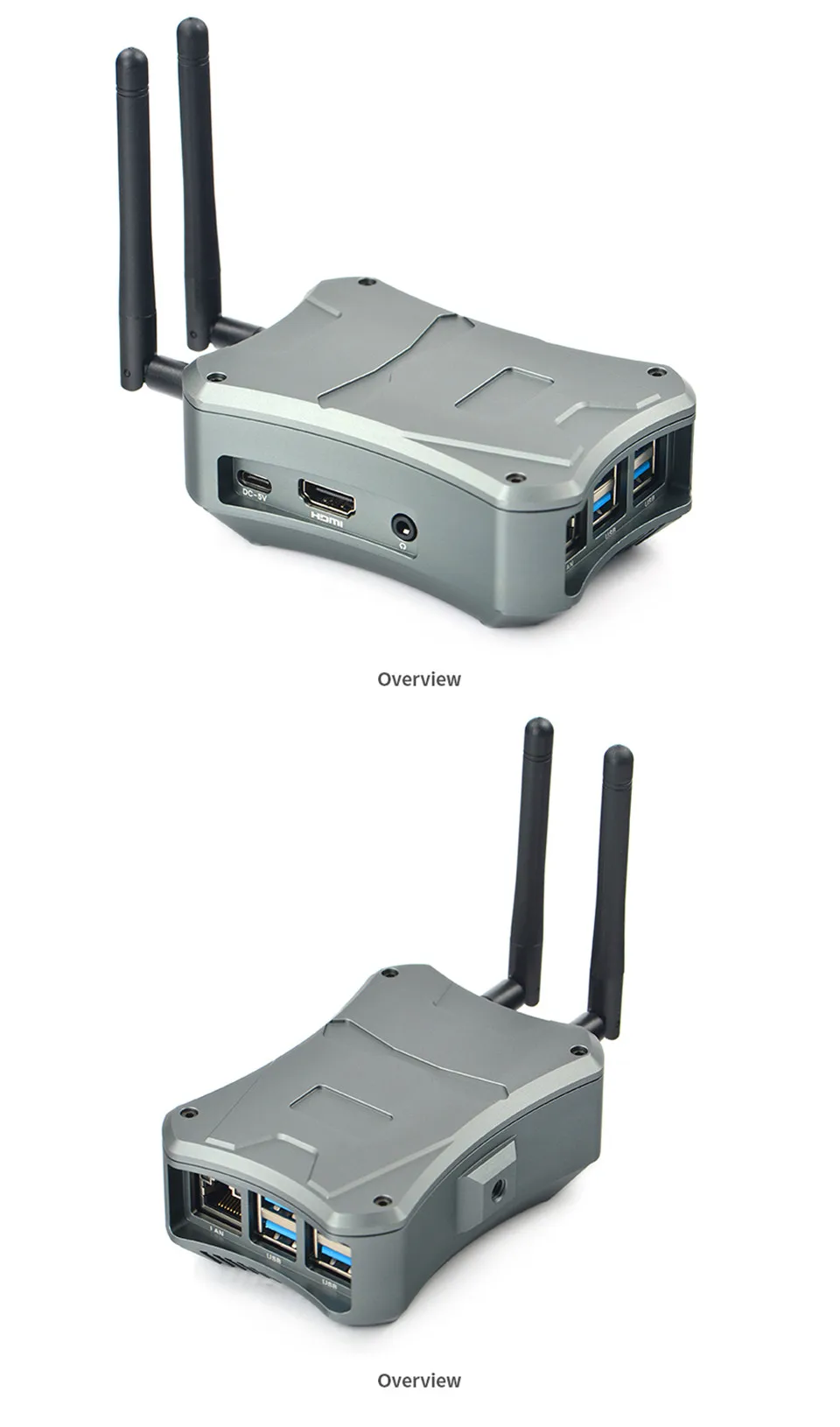

Описание
Примечание:Адаптер SSD имеет как гнездо для NVME SSD, так и разъем PWM fan. Вот почему мы включаем этот SSD
Адаптер в комбо. Если у вас уже есть адаптер NVME SSD для M4, вам просто нужен металлический чехол.
В Сборе
①Вставьте охлаждающий вентилятор в углубление части чехол с прорезями для портов и используйте четыре винта M2.5 дляПлотно удерживайте чехол и убедитесь, что кабель вентилятора проходит через отверстие;

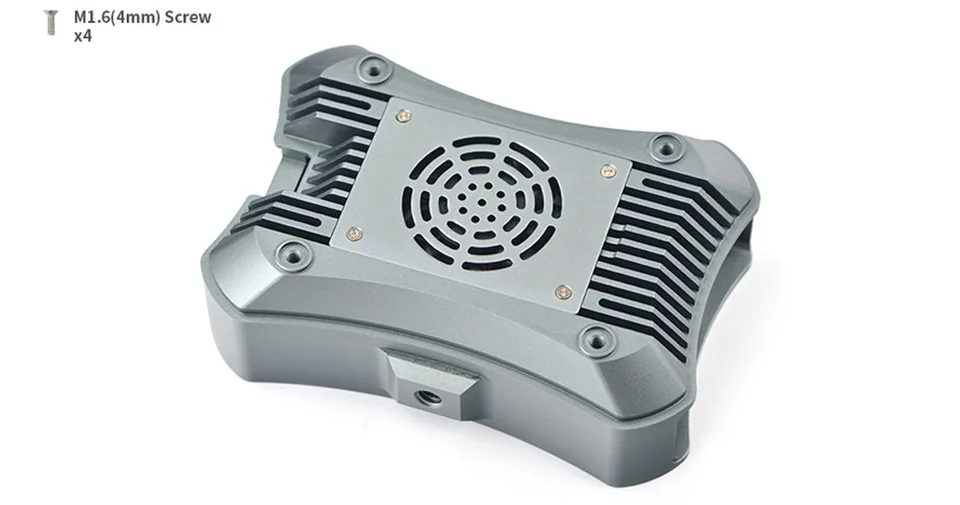

②Поместите накладку на вентилятор и используйте четыре винта M1.6, чтобы удерживать прокладку плотно;
③ Puta NanoPi M4 в чехол, который также подходит для NanoPi M4V2.0 и NanoPi M4B;
④Use четыре M2.5 латунь pllars для того, чтобы держать NanoPi M4 tightwith в чехол;

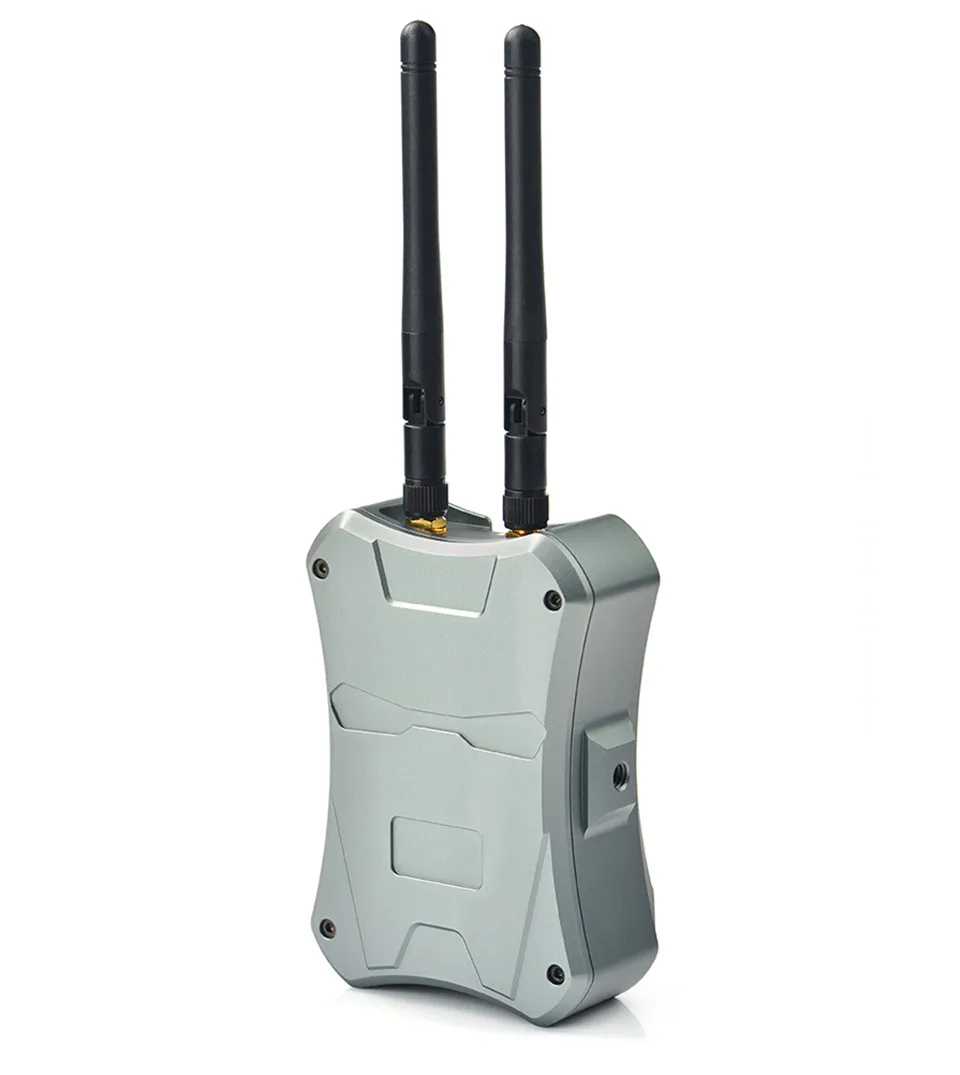

⑤Подключите два разъема SMA к двум интерфейсам IPEX на NanoPi M4 и убедитесь, что два разъема SMA проходят черезРезиновое кольцо и антенны сквозных отверстий на металлический чехол, три металлических колец;
⑥Подключите кабель вентилятора охлаждения к разъему PWM вентилятора адаптера NMe SSD для M4, Подключите GPIO2 мужской разъем на M4 к CON1 гнездовой разъем на NVME SSD адаптер для M4 и используйте четыре винта M2.5 для удержания адаптера и M4, вставьте SSD в гнездо SSD адаптера NVME SSD для M4 и используйте винт M3 для фиксации SSD;

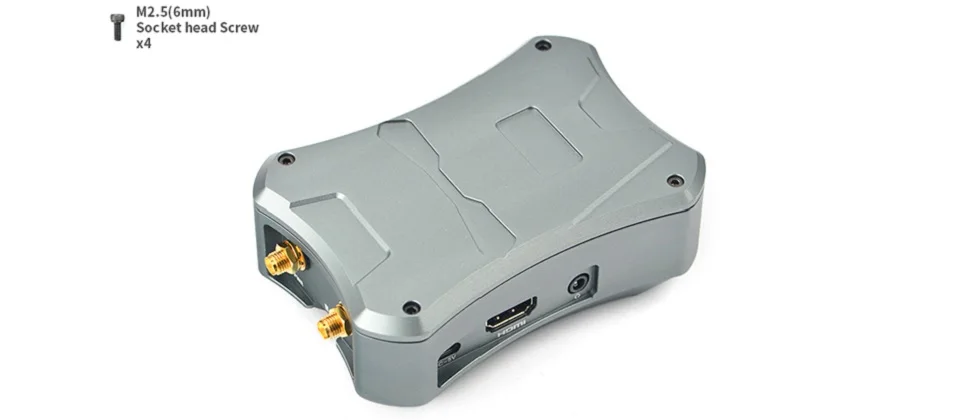

⑦Собрать другой чехол с четырьмя винтами M2.5;
⑧Inserta tf-карта для нарезания слота для tf-карты в металлический чехол;
⑨Поместите накладку на каждый металлический чехол (мы оставляем четыре отверстия для винтов и отверстие для камеры);

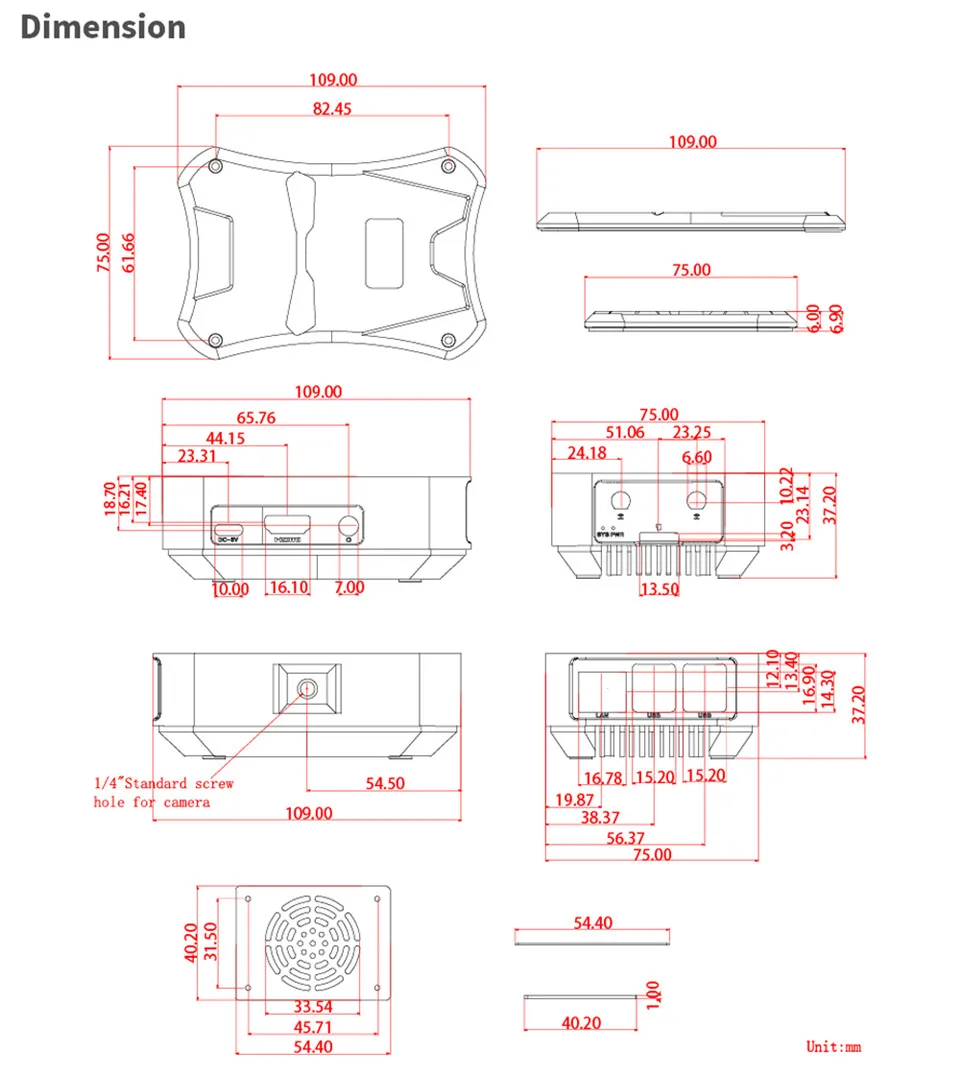

Отгрузочная ведомость
1. NanoPi M4 металлический чехол xl (верхний чехол + нижний чехол + подставка для вентилятора)
2. Охлаждения Fanxl
3. NVMe SSD адаптер для M4 x1 (с M3x6mm винт x1)
4. Двухдиапазонная IPX к SMA Антенна x2
5. M2.5x6mm Винт x8
6. M2.5 x 6 мм Винт с головкой x4
7. Винт Driverx1
8. M2.5 X 16,6 + 4 мм винтовой столб x4
9. M1.6x6mm Screwx4
10 м. Коврик для x4
11. Pastexl
12. Резиновая Ringx1
