Краткая информация

Автоматический контроллер серии HGM6100N, интегрирующий цифровые, интеллектуальные и сетевые технологии, используется для автоматического управления и мониторинга системы генератора.

Он может выполнять функции автоматического запуска/остановки, измерения данных, защиты от тревоги и трех «удаленных» (дистанционное управление, Дистанционное измерение и Удаленная связь).

Контроллер использует ЖК-дисплей, дополнительный интерфейс дисплея, включая китайский, английский, испанский, русский, португальский, турецкий, польский и французский с легкой и надежной операцией.

Автоматический контроллер серии HGM6100N использует технологию микрообработки, которая может достичь точного измерения, регулировки значения, настройки времени и порога и т. д.

Все параметры можно настроить с передней панели или использовать интерфейс USB (или интерфейс RS485) для регулировки через ПК.

Он может широко использоваться во всех типах автоматической системы управления для своей компактной структуры, простых соединений и высокой надежности.

Производительность и характеристики

Источник питания: DC (8-35) V

Размеры корпуса: 209x166x45 (мм)

Вырез: 186x141 (мм)

Работая Temp. : (-25 ~ 70) ℃

Вес: 0,56 кг

Контроллер HGM6100N имеет шесть вариантов:

HGM6110N/6110NC/6110CAN: автоматический пусковой модуль, он контролирует генератор для запуска/остановки с помощью пульта дистанционного запуска сигнала;

HGM6120N/6120NC/6120CAN: на основе HGM6110N/6110NC/6110CAN, он добавляет сети переменного тока мониторинга и сети/генератора автоматического переключения управления (AMF),

Особенно подходит для системы автоматизации, состоящей из сети и генератора.

Примечание 1: HGM6110NC/6120NC имеет порт RS485, HGM6110N/6120N без. HGM6110CAN/6120CAN имеет порт CAN, HGM6110N/6120N и HGM6110NC/6120NC без.

Примечание 2: HGM6110/6120 приведен в качестве примера для описания в этом руководство.

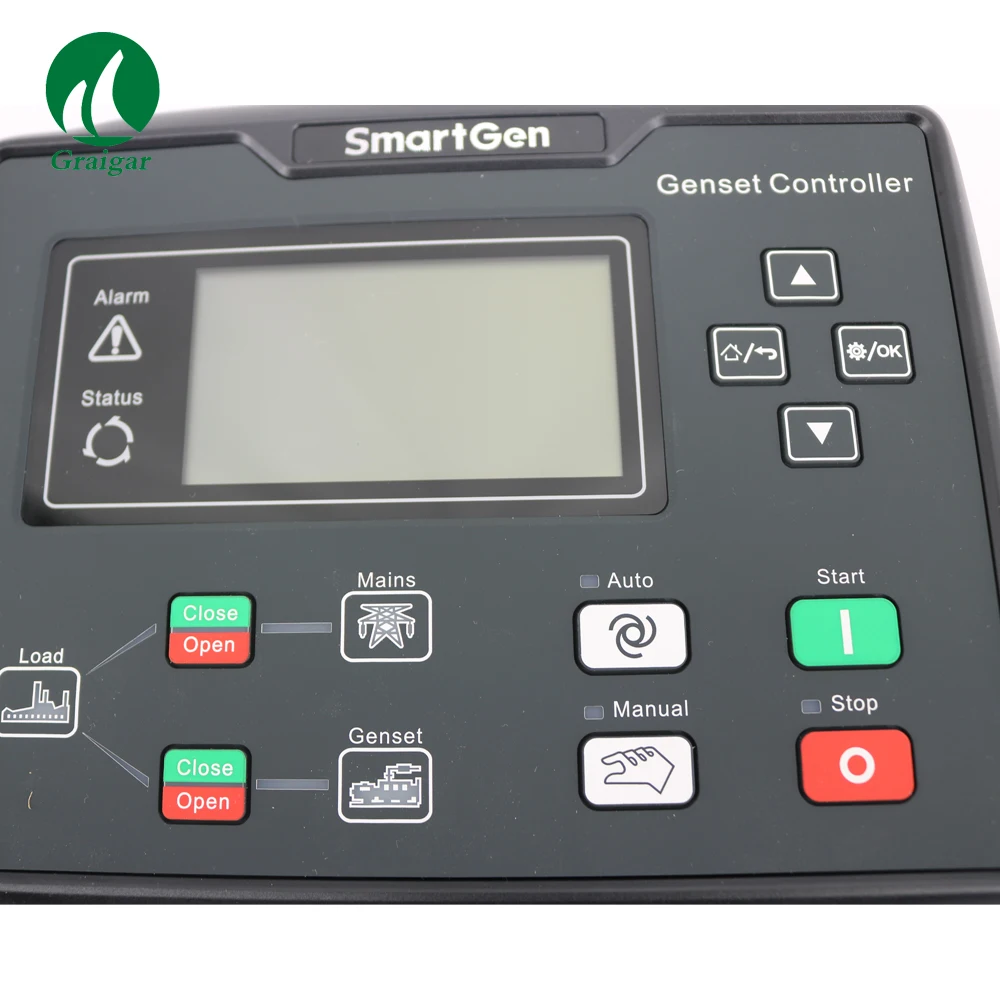

132*64 ЖК-дисплей с подсветкой, дополнительный интерфейс на разных языках (китайский, английский, испанский, русский, португальский, турецкий, польский и французский), Кнопочная работа;

Акриловый экран, улучшенная износостойкость и устойчивость к царапинам;

Силикагелевая панель и ключи могут хорошо адаптироваться к более высокой и низкой температуре;

С портом связи RS485, может достичь «трех удаленных» функций через протокол modbus;

С портом CANBUS, который может быть подключен к электронному впрыску с J1939, он не только может контролировать часто используемые данные (например, температура воды, давление масла, скорость вращения и расход топлива и т. Д.)

Но также может управлять запуском, остановкой, высокой скоростью и низкой скоростью (контроллер с портом CANBUS необходим) через порт CANBUS.

Адаптация к 3P4W, 3P3W, 1P2W и 2P3W (120 V/240 V), 50Hz/60Hz AC система питания;

Может измерять и отображать 3-фазное напряжение, 3 фазный ток, частоту, параметры питания сети/генов;

Сеть имеет функции перегрузки/понижения напряжения и отсутствия фазы; Gens имеет функции перенапряжения, перегрузки/понижения частоты, перегрузки по току и избыточной мощности;

Точность измерения и отображения параметров двигателя,

Защита управления: Автоматический запуск/остановка генератора, передача нагрузки (управление ATS) и идеальный сбой отображения и защиты;

С ETS, управление холостым ходом, предварительный контроль тепла, контроль скорости/поднятие, все они являются релейным выходом;

Настройка параметров: позволяет изменить настройки и сохранить их во внутренней флэш-памяти. Параметры не могут быть потеряны даже при отключении питания.

Все параметры можно установить не только с передней панели, но и использовать интерфейс USB (или интерфейс PS485) для регулировки их через ПК;

Несколько датчиков температуры, давления и уровня топлива могут быть использованы непосредственно, параметры могут быть определены пользователем;

Можно выбрать различные условия разъединения кривошипа (датчик скорости, давление масла, генератор);

С функцией аварийного запуска;

С числами зубьев маховика автоматическая функция идентификации;

Диапазон электропитания: (8 ~ 35) VDC, приспосабливающаяся к различным стартерная батарея вольт;

Во всех параметрах используется цифровая модуляция, а не аналоговая модуляция с использованием обычного потенциометра, что повышает надежность и стабильность;

С функция технического обслуживания. Типы (дата или время работы) могут быть выбраны, и действия (предупреждение или выключение сигнала тревоги) могут быть установлены во время технического обслуживания;

Журнал событий, часы в режиме реального времени, плановый Пуск и стоп-насос (может быть установлен как пусковой блок насоса один раз в день/неделю/месяц с нагрузкой или нет);

Добавьте резиновую прокладку между корпусом и экраном контроллера, водонепроницаемость может достигать IP55;

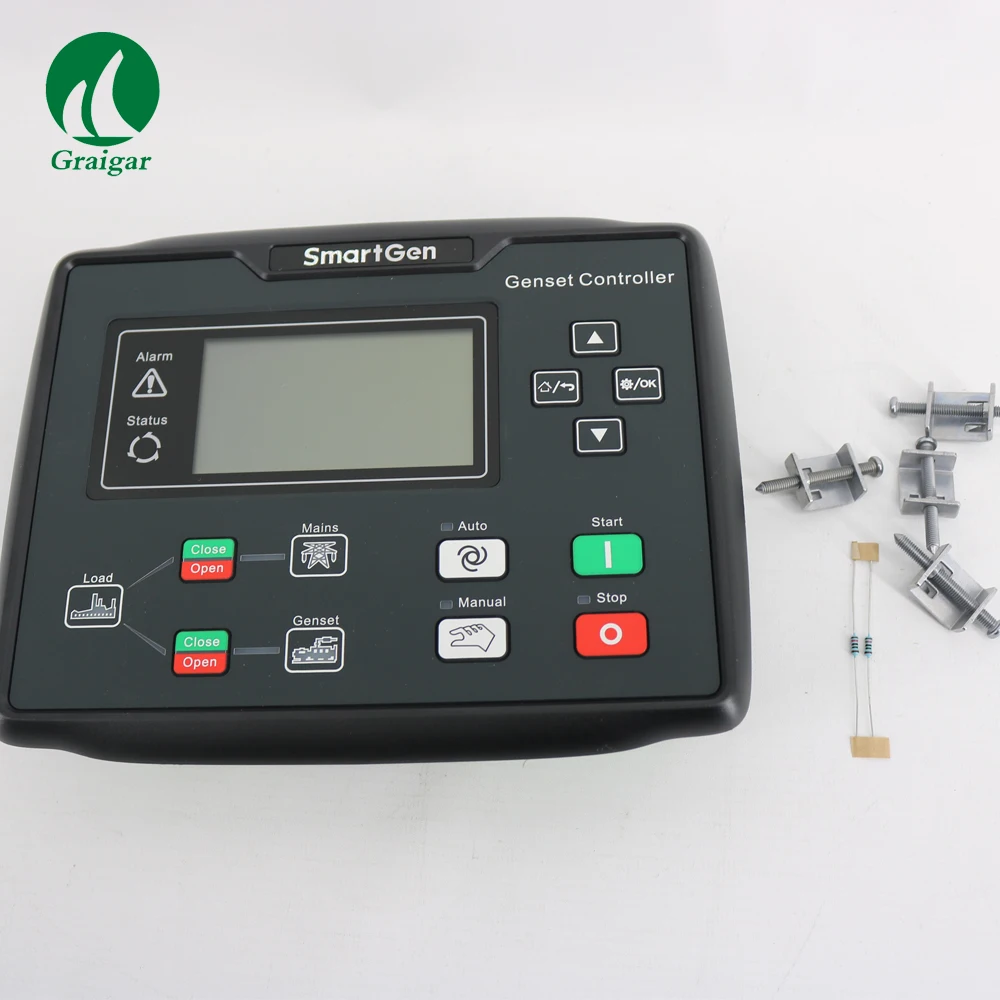

Контроллер фиксируется металлическими фиксаторами;

Модульная конструкция, огнестойкий корпус ABS, встроенный монтаж, компактная структура и простая установка.
