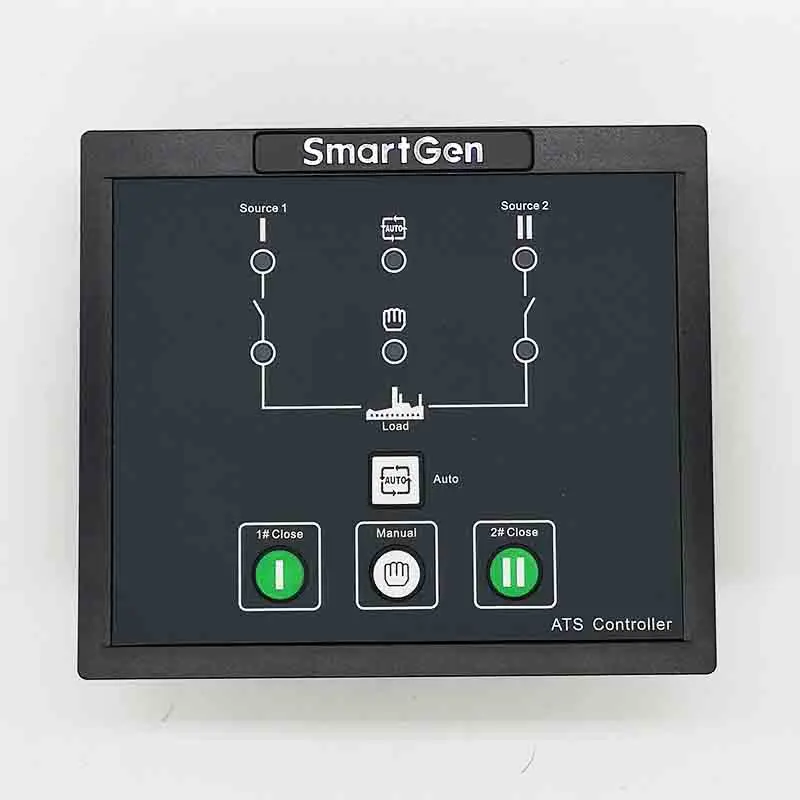

Smartgen HAT520N дизельный генератор ats набор контроллера

Описание

Мощный микропроцессор, содержащиеся в HAT520N абп контроллер позволяет для высокоточный, напряжения (2-полосная 3-фазный/одиночной фазы) измерение на входе и сделать точные решения на скачки напряжения (потери мощности, более/под напряжением, более/ниже частота, Потеря фазы, фазовая последовательность неправильная) и контроль ATS для передачи после истечения срока задержки. Этот контроллер подходит для любых поломок. Когда 1 # Мощность Аномальная, контроллер отправит сигнал для запуска генератора после того, как «1 # Аномальная задержка» истекает. Функция «Три пульта дистанционного управления» (дистанционное управление, Дистанционное измерение и Удаленная связь) может быть выполнена с помощью порта связи.

Производительность и характеристики

HAT520N абп контроллер имеет производительность и характеристики показаны ниже,

Измерения и отображения 2-полосная 3 фазы Напряжение и частота:

1 #2 #

Напряжение линии (ЗАО, Ubc, Uca) напряжение линии (ЗАО, Ubc, Uca)

Фазовое напряжение (мкА, Ub, Uc) фазовое напряжение (мкА, Ub, Uc)

Частота Hz Частотный Гц

Ver/под напряжением, потерей фазы, фазовой последовательностью неправильной, над/под функцией защиты частоты. По умолчанию, неправильная защита фаз и защита от перегрева/понижения частоты отключены; однако, пользователи могут установить функцию защиты по мере необходимости.

Параметры можно установить через программное обеспечение ПК с помощью модуля SG72 (USB to LINK) или другого модуля Конверс.

Нормальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах, а Задержка запуска генератора может быть установлена в (0 ~ 3600) секундах.

Аномальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах и задержка остановки генератора может быть установлена в (0 ~ 3600) секундах.

"1 # приоритет питания", "Авто/руководство", "нет приоритета" и "2 # приоритет питания" можно установить через переднюю панель контроллера.

Выходной сигнал может быть установлен как на интервалах, так и на непрерывном выходе.

Подходит для 2 изолированных нейтральных линий.

Автоматический/ручной режим. В ручном режиме переключатель ATS transfer 1 # или переключатель 2 # может быть осуществлен с помощью кнопочной кнопки панели.

Светодиоды, смонтированные на передней панели, могут четко показать статус работы ATS.

Выходная емкость контактора 1 # и 2 # реле передачи питания (1 # CLOSE, 2 # CLOSE) 16А AC250V, бесвольный контакт, может быть непосредственно использован в движении переключателя для передачи.

Выходная контакторная емкость реле пуска генератора (GENS start) 7A AC250V/7A DC28V, не содержит вольтов контакт N/C.

Подходит для различных систем переменного тока (3 фазы 4 провода, 2-фазный 3-проводов и однофазный 2 провода).

Модульная конструкция, самогасящий пластиковый корпус ABS, подключаемый терминал, встроенный монтаж, компактная структура с легкой установкой.
