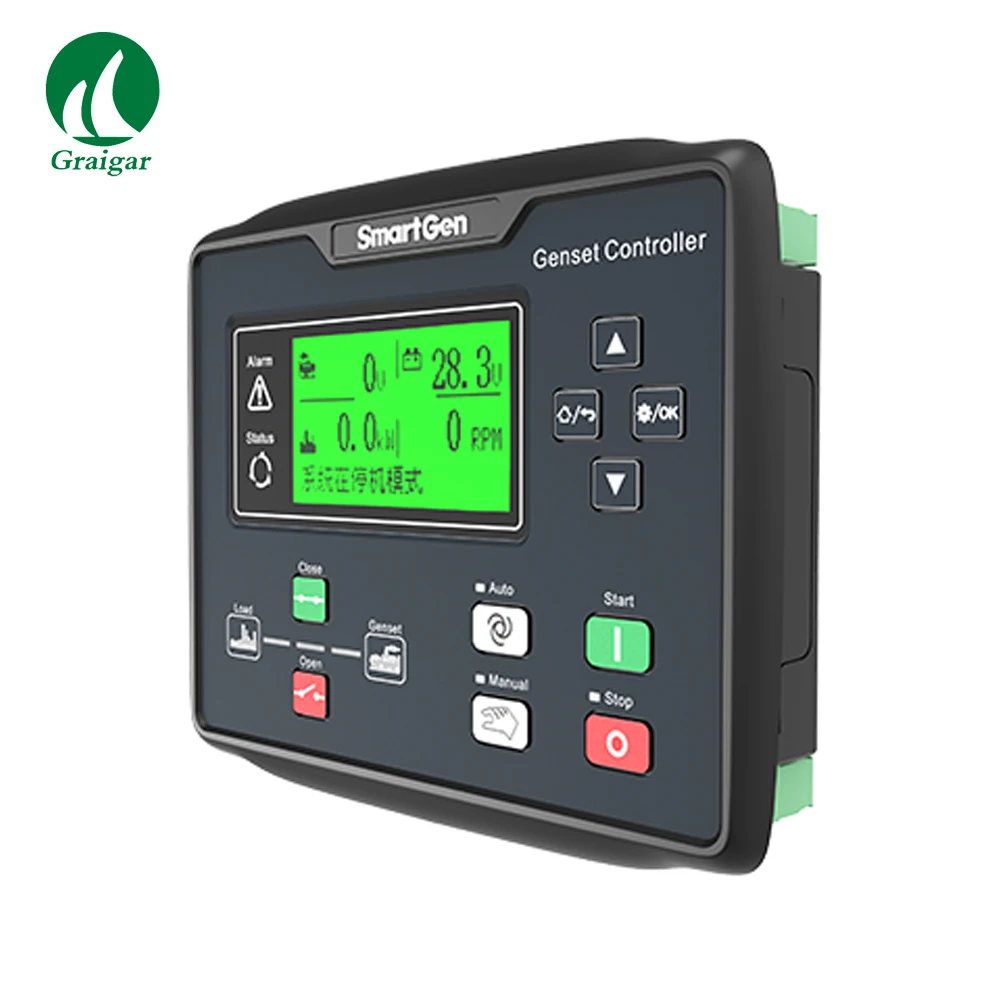

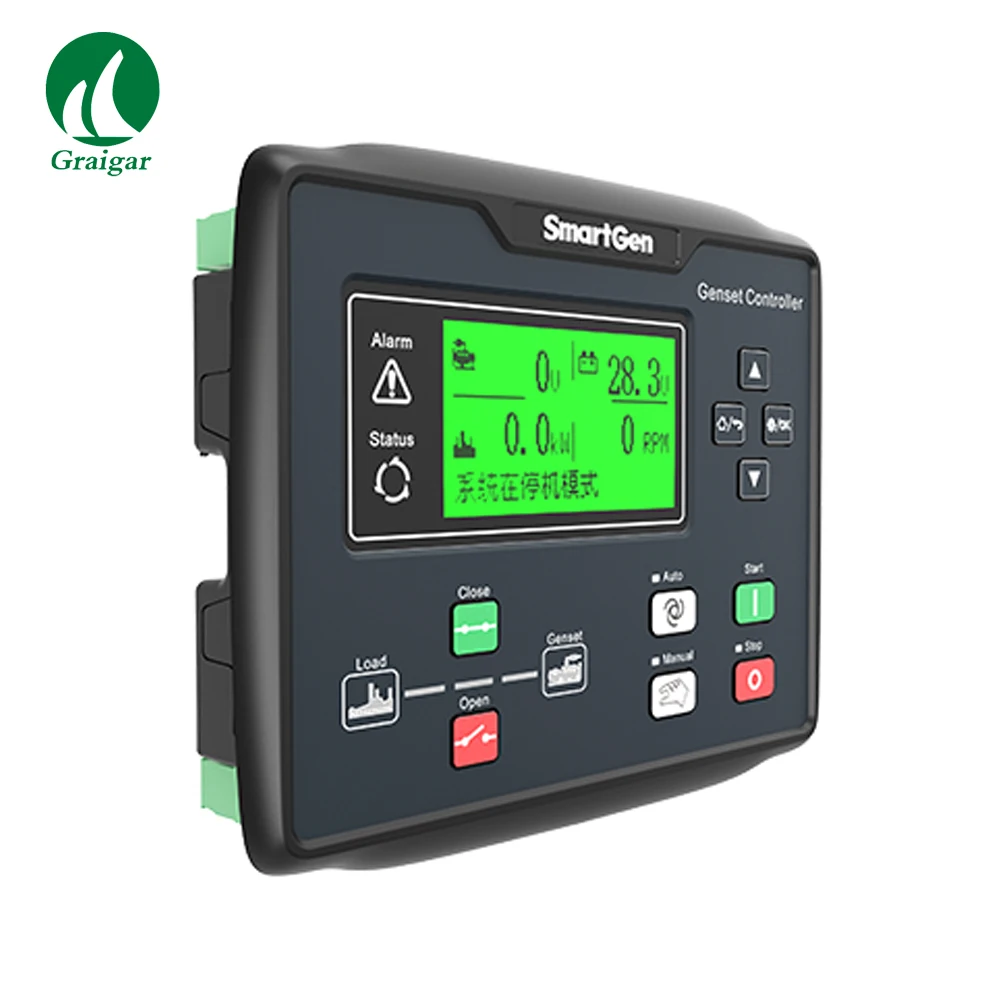

SmartGen HGM7110N контроллер автоматизации электростанции контроллер генераторной установки

HGM7110N/HGM7120N серии контроллеры автоматизации электростанции интегрируют оцифровку, интеллектуальную и сетевую технологию, которые используются для автоматизации генераторной установки и контроля системы управления одним дизельным блоком для достижения дистанционного запуска/остановки, измерения данных, функции защиты сигнализации и т. Д. Он подходит с ЖК-дисплеем, дополнительным языковым интерфейсом (китайский, английский и т. д.), и он надежен и прост в использовании.

HGM7110N/HGM7120N серии электростанции автоматизации контроллеров принимает 32-битный микро-процессор технологии с высокой точностью параметры измерения, фиксированная стоимость регулировка, настройка времени и заданное значение регулировки и т. д. почти параметры могут быть настроены с передней панели контроллера, и все параметры можно отрегулировать через программное обеспечение ПК через порт USB/RS485 и контролировать через программное обеспечение ПК через RS485. Его можно широко использовать во всех типах системы автоматизации управления генераторной установкой с компактной структурой, простыми соединениями и высокой надежностью.

Производительность и характеристики

HGM7110N: ASM (модуль автоматического запуска), он контролирует генератор для запуска/остановки с помощью удаленного сигнала;

HGM7120N: AMF (автоматический сбой сети), обновления на основе HGM7110N, особенно подходит для автоматической системы, состоящей из генератора и сети.

Основные характеристики:

32-битный ARM микрокомпьютер была использована с высоким уровнем аппаратных средств интеграции и стабильности во всем мире.

ЖК-дисплей 132x64 с подсветкой и возможностью выбора языкового интерфейса (китайский, английский и другие языки), который можно выбрать на месте. Это удобно для отладки ввода в эксплуатацию персонала.

Жесткий акриловый материал для защиты экрана с отличными износостойкими и устойчивыми к царапинам функциями.

Силиконовая панель и кнопки можно использовать в экстремальных температурных условиях.

Интерфейс связи RS485 включает «Три удаленных функции» (дистанционное управление, Дистанционное измерение и Удаленная связь) в соответствии с MODBUS протокол.

Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, и 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240 V и частота 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частотой генератора или сетевого адаптера.

Сетевой генератор

Напряжение линии (ЗАО, Ubc и Uca) напряжение линии (ЗАО, Ubc и Uca)

Фазовое напряжение мкА, Ub и Uc) фазовое напряжение мкА, Ub и Uc)

Частота Hz Частотный Гц

Чередования фаз последовательности фаз

Нагрузки

Ток Ia, Ib, Ic A (единица измерения)

Каждая фаза и общая активная мощность P кВт (единица)

Реактивная мощность Q kv( блок)

Мощность S кВА (блок)

Мощность фактор (PF)

Накопить общую мощность генератора W кВт/ч (блок)

Выходной процент с нагрузкой %

Для сети, контроллер имеет над и под напряжением, над и под частотой, потери фазы, и фазы вращения функции обнаружения; для генератора, контроллер имеет над и под напряжением, над и под частотой, перегрузки по току и мощности, обратная мощность, Потеря фазы, функции обнаружения вращения фазы.

Точность сбора параметров о двигателе.

Темп. (WT) °C/°F оба отображаются

Давление масла (OP) кПа/пси/бар все будет отображаться

Уровень топлива (FL) % (единица)

Скорость (об/мин) об/мин (об/мин)

Напряжение батареи V (блок)

Напряжение зарядного устройства V (блок)

Общее накопление работы максимум 65535 часов может быть записано.

Время старта накопление максимум 65535 раз может быть записано

Защита: Автоматический запуск/остановка дизельного генератора, контроль ATS (автоматический переключатель передачи) с идеальной индикацией неисправности и функцией защиты.

С ETS (подпитывать для остановки), управление холостого хода, контроль предварительного нагрева и контроль скорости подъема/падения, которые являются всеми релейными выходами.

Настройка параметров: параметры могут быть изменены и храниться в встроенной флеш-памяти и не могут быть потеряны даже в чехол сбоя питания; большинство из них можно отрегулировать с помощью передней панели контроллера, а также можно модифицировать с помощью ПК через порт RS485/ETHERNET.

Множественные температуры, давление, кривые датчика давления масла могут быть использованы и самоопределения непосредственно.

Несколько условий отключения кривошипа (скорость, давление масла, частота генератора) опционально.

Широкий диапазон питания постоянного тока (8 ~ 35) в, подходит для различных условий пускового напряжения аккумулятора.

Журнал событий, часы в режиме реального времени, генератор запуска и остановки по расписанию (можно установить как запуск генераторной установки один раз в день/неделю/месяц, независимо от того, загружен ли он или нет). Две генераторные установки с функцией запуска цикла.

За одну минуту до выключения генераторной установки, контроллер может записывать данные до 5 штук, включая Напряжение сети, частоту сети, напряжение генератора, частоту генератора, температуру тока, давление масла, уровень топлива, скорость и т. Д ..

Он используется для насосной установки, кроме того, может быть индикацией инструмента также (только индикация и сигнализация, реле без действия).

Функция обслуживания, время обслуживания может быть определено пользователем (только Предупреждение/отключение/выключение сигнализации).

Цикл запуска двух генераторов через RS485 (время работы как основного блока, так и резервного блока может быть определено пользователем)

Водонепроницаемый уровень безопасности IP65 благодаря резиновому уплотнению, установленному между корпусом контроллера и фольгой панели.

Контроллер использует металлические крепежные зажимы.

Модульная конструкция, вставные соединительные клеммы и встроенный способ установки, и компактная структура с легкой установкой.
