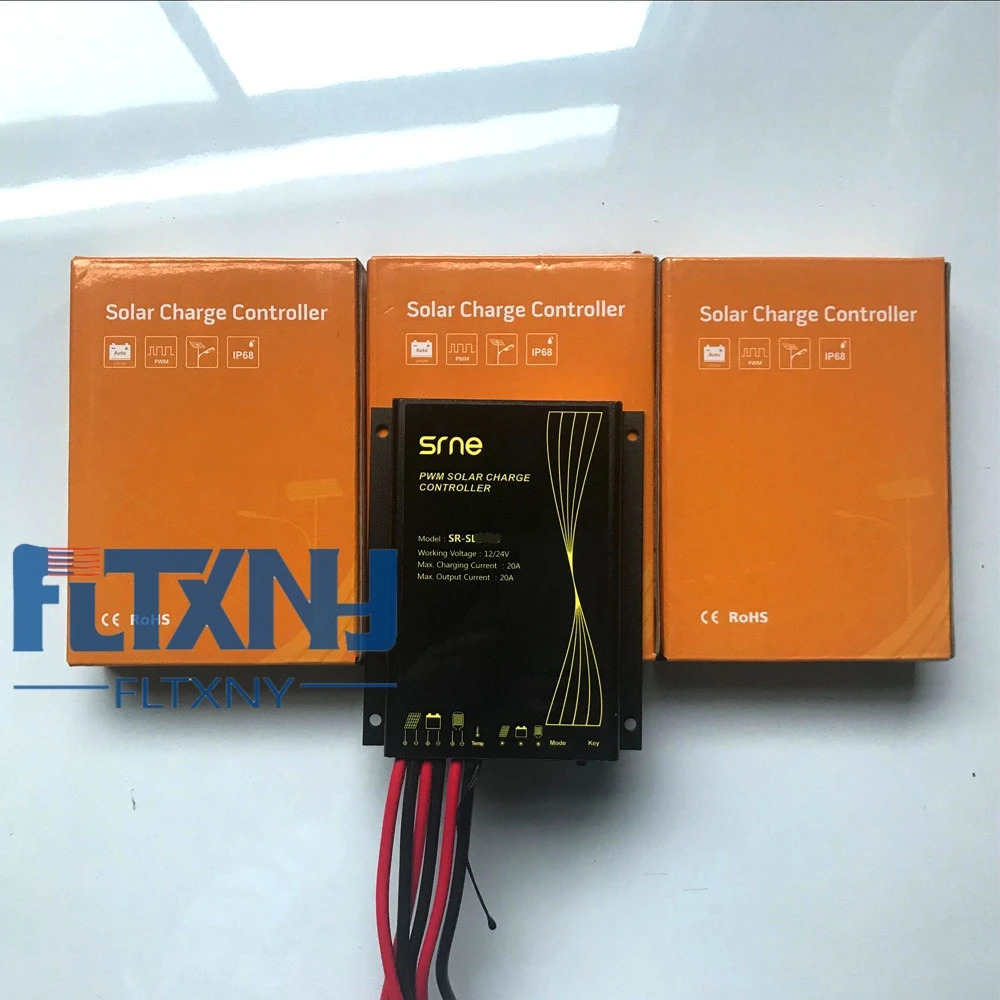

Солнечный Водонепроницаемый контроллер 20A, Водонепроницаемый уличный свет контроллер 12 V/24v20A

1 Технические характеристики изделия

SR серия-это новое поколение водонепроницаемый Солнечный умный контроллер, с помощью высокоскоростной микропроцессор и Особый контроль алгоритм дизайн, делая контроль более продвинутые и интеллигентая (ый). В то же время, используя передовые технологии производства, с хорошей водонепроницаемостью, небольшой размер, высокая плотность мощности характеристики. Уникальные и инновационные методы отладки обеспечивают пользователей более простым и быстрым использованием. SR серия контроллеры есть защита от короткого замыкания, перегрузки, защита от обратной полярности, полнофункциональный, защита от избыточной разрядки автоматическое отключение, восстановление и другие полнофункциональный меры защиты, подробные инструкции по зарядке, Батарея статус, нагрузка и различные индикации неисправности. Для моделей с автоматической идентификацией напряжение системы будет обнаружено при включении системы. Если это система 12 В, цифровая трубка отображает «0»; если это система 24 В, цифровая трубка будет отображать «1».

1,2 Зона применения

Ø солнечный уличный свет

Ø садовый светильник на солнечной батарее

Ø на солнечной батарее для уничтожения насекомых

Ø Маленькая солнечная батарея Системы

Ø различные солнечные системы питания постоянного тока

1,3 Основные параметры

Системы напряжение: 12 V/24 V Авто

Системы ток: 20A

Потеря без нагрузки: <5ма

Входное напряжение солнечной батареи: <55 в

Зарядная схема падения давления: не более 0,20 в

Падение давления цепи разряда: не более 0,15 в

Защита от избыточного давления: 17,0 V; × 2/24 V

Сбалансированная Зарядка напряжения: 14,6 V; × 2/24 вольт постоянного тока (25 °C), проводя время: 1 час

Увеличение Напряжение зарядки: 14,4 V; × 2/24 вольт постоянного тока (25 °C), время обслуживания: 2 часа

Плавающее напряжение: 13,8 V; × 2/24 вольт постоянного тока (25 °C)

Зарядка возврата напряжение: 13,2 V; × 2/24 вольт постоянного тока (25 °C)

Защита от избыточной разрядки возврата напряжение: 12,5 V; × 2/24 V

Пониженного напряжения напряжение: 12,0 V; × 2/24 V

Защита от разрядки Напряжение: 11,1 V; × 2/24 V

Компенсация температуры:-4,0 мВ/°C/2 в;

Напряжение управления светом: управление светом Открытое 5 В, управление светом выключено 6 в

Время суждения светового контроля: 10 мин

Рабочая температура: от-35 °C до + 65 °C

Уровень защиты: IP68

Вес: 260 г

Размер: 100 × 82 × 20 (мм) (длина × ширина × высота)

2 проводка

1. внутренняя часть контроллера является общим анодом. В том случае, если необходимо, земли анод, возможны индивидуальные заказы.

2. Подключите полюс “+”: контроллер предназначен для общего анода. Подключите положительный полюс аккумулятора, фотоэлемента и загрузите к положительной клемме (красная линия) контроллера.

3. Подключите аккумулятор "-" полюс: если соединение верное, индикатор контроллера будет мигать, в противном случае Проверьте правильность соединения.

4. Подключите солнечную панель "-" полюс: если есть солнечный свет, индикатор солнечной панели будет светиться, в противном случае Проверьте правильность соединения.

5. Подключите полюс нагрузки: Подключите кабель нагрузки к выходу нагрузки контроллера. Ток не может превышать номинальный ток управления

3. изображения
