Спидометр батарея мощность/индикатор уровня Датчик 48v60v72v ЖК-дисплей электрический скутер запчасти Электрический велосипед горный велосипед ATV UTV приборная панель

Описание

Спидометр батарея мощность/индикатор уровня Датчик 48v60v72v ЖК-дисплей электрический скутер запчасти Электрический велосипед горный велосипед ATV UTV приборная панель

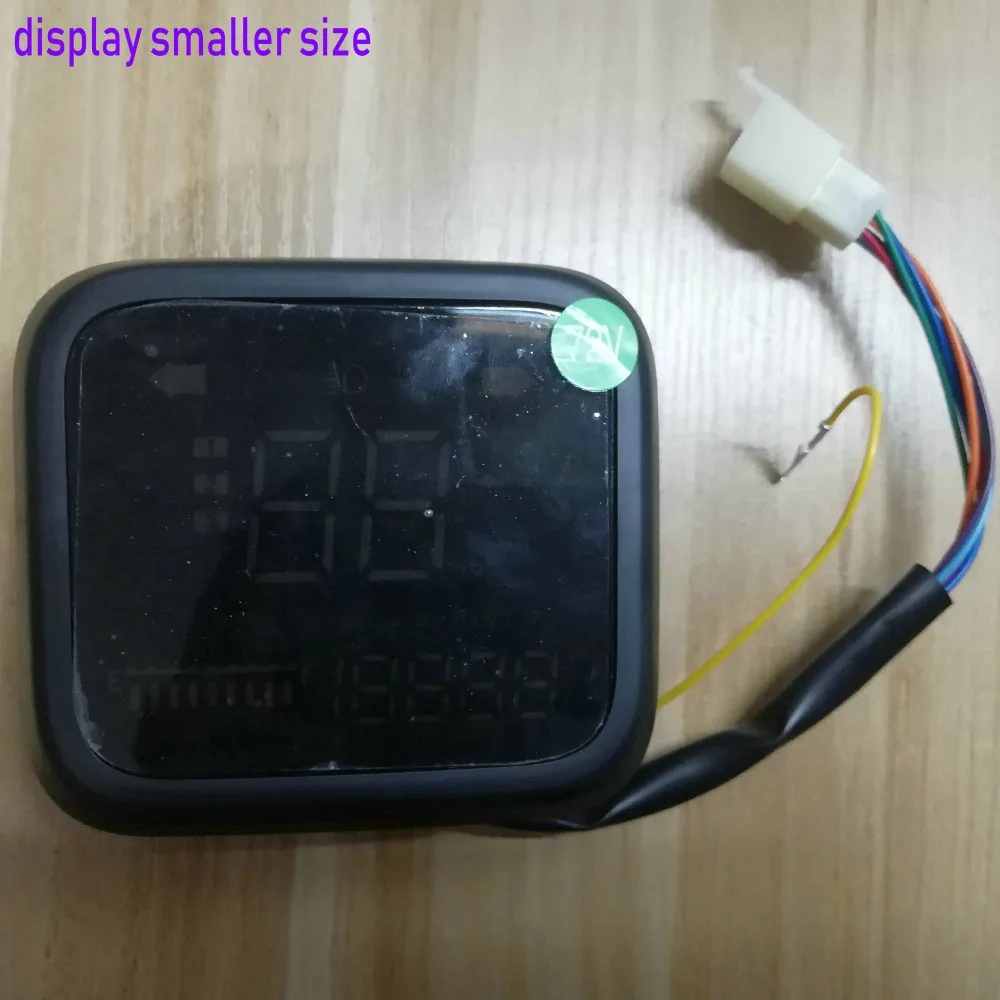

Это дисплей меньшего размера, который работает для электрического велосипеда, скутера, трехколесного велосипеда. Электрический мотоцикл... Электрический MTB, ATV,...

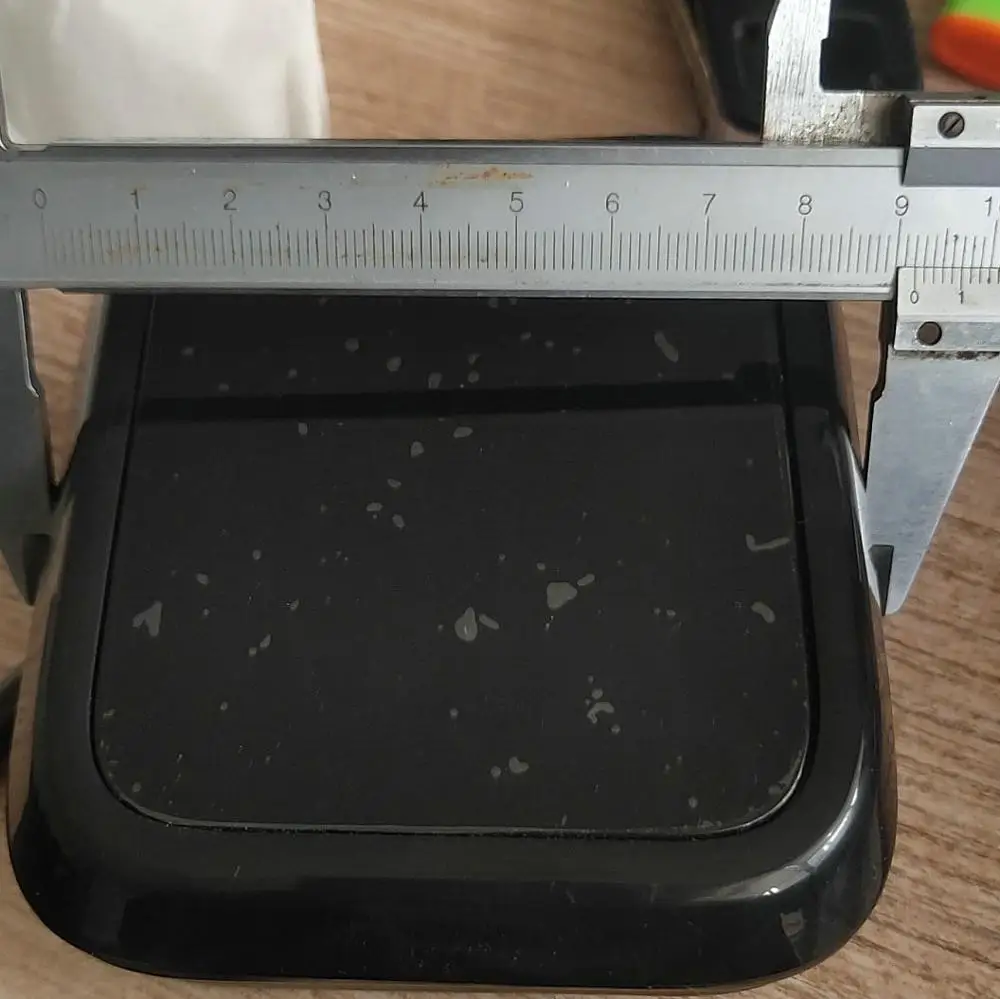

Размер корпуса: 10,8*9,2*3 см

Он может принимать сигнал фазового провода или сигнал YXT, поэтому, когда вы заказываете его, пожалуйста, проверьте проводку скорости контроллера.

Указывать

Скорость

Поворотный Светильник

Fronglight

Уровень заряда батареи

Odo

И одну поездку

3 скорости нужно сделать заказ, по умолчанию нет этого.

Код ошибки только может быть облегчен, когда ваш контроллер принимает YXT способ для сигнала,

Здесь ниже находится внутренняя доска

Напряжение в наличии на складе: 48 v. 60 v,72 в, другие напряжения, такие как 24 В, 36 В, 64 в84 в, 96 в, 80 В нужно сделать заказ, нужно количество заказа, пожалуйста, свяжитесь с продавцом,

Способ проводки

Электропроводка

Красный-положительный

Черный-отрицательный

Синий-передний Передний фонарь

Фиолетовый-скорость, фазовое тестирование скорости.

Оранжевый-сигнал поворота влево

Светло-голубой-сигнал поворота вправо

Желтый для сигнала-yxt,

См. Это место и порядок. Если ваши разные, попробуйте поменять с помощью тонкой железной палочки.

Забора сигнала путь

Провод фазы -- настройка по умолчанию мы отправляем этот тип.

Тип hallsensor-желтый провод для ожидания.

Как подключить провод скорости

1. Подключите провод скорости дисплея (обычно фиолетовый провод) с провод спидометра вашего контроллера-ваш контроллер должен иметь один провод спидометра, который принимает сигнал напряженияПонравилась эта на этой странице. Один одиночный провод, синий (пожалуйста, подтвердите с вашим поставщиком контроллера).

Этот контроллер квадратной волны, 6 mosfet,

Заказ здесь ниже

Https://www.aliexpress.com/item/4000233433539.html?

Этот один bellow-контроллер sinewave, 12 mosfet,Желтый/зеленый-провод спидометра,

Https://www.aliexpress.com/item/32958598951.html?

Или как этот 3-й вид Беллоу. Подключите провод hallsensor дисплея с помощью провода для ремонта одного ключа контроллера,

2. С вашим двигателем или контроллером фазового провода

3. С вашим контроллером или датчиком Холла мотора

4. Используйте датчик speedtest, подключите его с датчиком скорости, а затем подключите датчик скорости с контроллером.

Дополнительная функция-укажите 3 скорости/передачи,-нужен ваш контроллер с 3 скоростными проводами

Bellow-это функция расширения

1. Сварка этого фиолетового провода скорости от датчика Холла точки дисплея, и conenct этот провод с вашим датчиком Холла провода,

2. Если ваш контроллер имеет 3 скорости провода. Сварочная проволока на этом этапе 1, 2,3 на 3 скорости, и соедините с контроллером 3 скорости провода в порядке.

Цена указана за образец

Для заказа количества вы можете получить скидку
