Спидометр батарея мощность/уровень индикатор заряда аккумулятора 48v60v72v ЖК-дисплей электрический скутер мотоцикл инструмент Электронный велосипед приборной панели

Описание

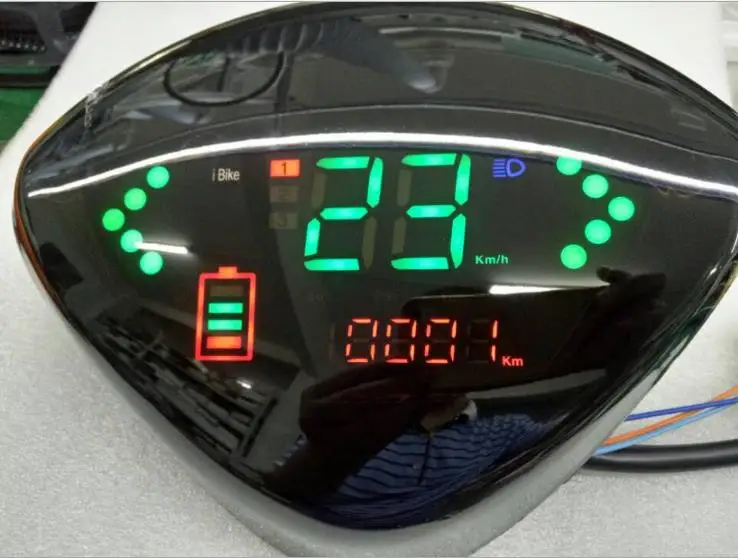

Это дисплей, который работает для электрического велосипеда, скутера, трицикла. Elecitric мотоцикл...

Указывать

Скорость

Включение света

Fronglight

Уровень заряда батареи

Odo

И одну поездку

3 скорости нужно сделать заказ, по умолчанию нет этого.

Не укажите код ошибки.

Напряжение в наличии на складе: 48 v. 60 v,72 в, другое напряжение, например 24 В, 36 В, 64 в84 в, 96 в, 80 В нужно сделать заказ, нужно количество заказа, пожалуйста, свяжитесь с продавцом,

Способ проводки

Проводка -- настройка по умолчанию имеет только эти провода,

Красный-положительный

Черный-отрицательный

Синий-передний Передний фонарь

Фиолетовая скорость, тестирование фазовой скорости.

Оранжевый-левый поворотный сигнал

Светло-синий-правый сигнал поворота

Длинный черный подключен провод 60 в, не подключен 48/72 в.

См. Это место и порядок. Если у вас разные варианты, попробуйте изменить, используя тонкую железную палку.

Забора сигнала путь

Фазный провод-по умолчанию мы отправляем этот тип.

Как подключить высокоскоростной провод

1. Подключите высокоскоростной провод дисплея (обычно это фиолетовый провод) с провод спидометра вашего контроллера-ваш контроллер должен иметь один провод спидометра, который принимает сигнал напряжения

2. С вашим двигателем или контроллером фазный провод

3. С вашим контроллером или проводом датчика Холла двигателя

4. Используйте датчик speedtest, подключите его с датчиком скорости и затем подключите датчик скорости с вашим контроллером.

Дополнительная функция-укажите 3 скорости/передачи, это нужно сделать для заказа,-нужен ваш контроллер имеет 3 высокоскоростной провод

Bellow-это функция расширения

1. Сварка этого фиолетового высокоскоростной провод от датчика Холла точки дисплея, и conenct этот провод с вашей проволокой hallsensor,

2. Если ваш контроллер имеет 3 высокоскоростной провод. Сварочный провод на этой точки 1, 2,3 Для 3 скорости, и соединиться с контроллером 3 высокоскоростной провод ок.

Цена указана за образец

Для заказа количества вы можете получить скидку
