Спидометр Электрический велосипед Скутер ЖК-дисплей 48v60v72v84v96v с индикатором СКОРОСТИ индикатор поворота белый светильник

Описание

Спидометр Электрический велосипед Скутер ЖК-дисплей 48v60v72v84v96v с индикатором СКОРОСТИ индикатор поворота белый светильник

Его основные функции:

Передний фонарь,

Поворот влево и вправо,

СкоростьDebaut Настройка соединительного фазового провода, если нужен резервный провод датчика Холла, пожалуйста, оставьте сообщение), Макс. Укажите 199 км/ч

Температура (Нужна Книга заранее)

Уровень заряда батареи

Напряжение, (цифровой значок и значок батареи)

Одиночное путешествие (чистый ноль при отключении питания)

Одометр (укажите это, когда машина открывается через 3-7 секунд. Не очистит ноль, если выключить)

Время

Положительная и отрицательная автоматическая идентификация.

Гарантия на один год/

Установка deafull это положительный контроль. Если ваш отрицательный, левый и правый светильник, указывающий на всегда

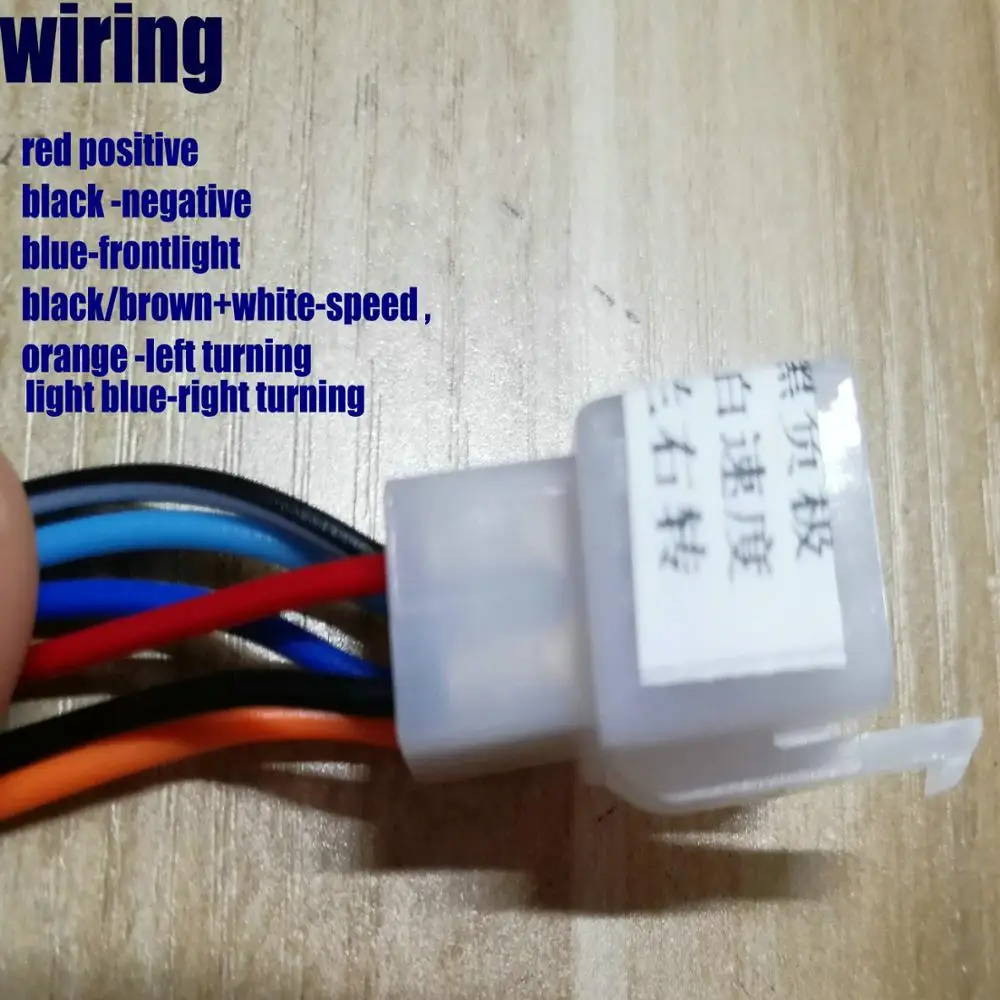

Проводка/Об установке этого дисплея,

Красный-положительный

Черный/зеленый-отрицательный

Синий-передний Передний фонарь

Черный/коричневый + белый ---- скорость, (фазовое тестирование скорости.)

Оранжевый-сигнал поворота влево

Светло-голубой-сигнал поворота вправо

(Желтый одиночный провод-сигнал hallsensor, фазовый провод или сигнал hallsensor u может только выбрать один)

Два длинных черных провода-выбор напряжения, подключается к более высокому напряжению, не соединяется с более низким напряжением,

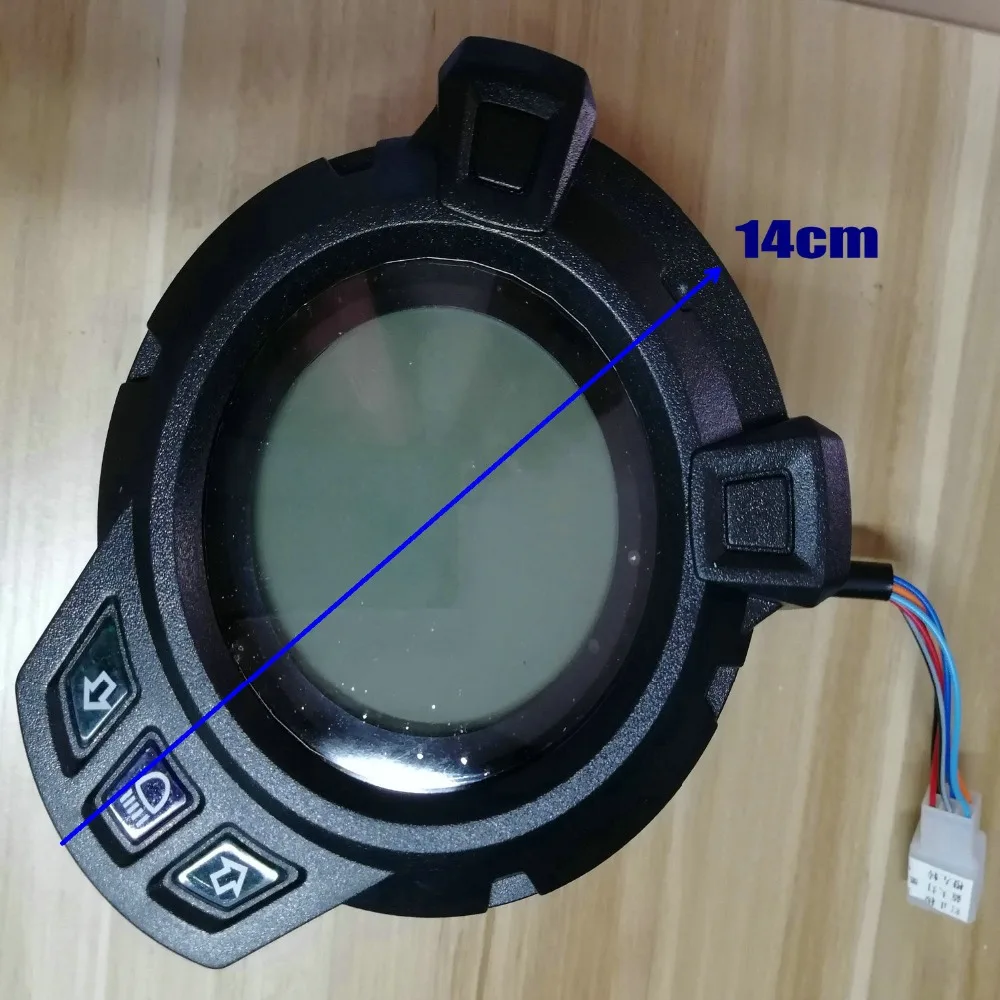

Максимальный диаметр корпуса 14,5 см

Глубина 8,5 см

Внутренний диаметр дисплея 6,5 см

Как подключить фиолетовый провод скорости

1. Подключение скоростного провода дисплея с проводом скорости вашего контроллера (нужен ваш контроллер имеет один провод спидометра или провод прибора)

2. С вашим двигателем или контроллером фазовый провод (по умолчанию это фазовый провод скорости сигнала)

Пожалуйста, сначала Подключите и сравните контроллер с фазовым проводом двигателя, затем подключите фиолетовый провод скорости этого дисплея с фазовым проводом контроллера,
