Описание
Приложения STM8 используют интерфейс USB с полной скоростью для связи с программным обеспечением STMicroelectronic's ST vivial Development (STVD) или ST vivial Program (STVP).
Приложения STM32 используют интерфейс USB full speed для связи с Atollic, IAR, Keil или TASKING интегрированными средами разработки.
Основные характеристики
1. Питание 5 В от usb-разъема
2. Полный интерфейс USB 2,0 совместим
3. Кабель стандарта USB A-Mini-B
4. Особенности плавания:
* 1,65 в до 5,5 В поддерживаемое НАПРЯЖЕНИЕ приложения для плавания
* Поддерживаются низкоскоростные и высокоскоростные режимы плавания
* Скорость программирования: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости
* Плавающий кабель для соединения с приложением через стандартный ERNI вертикальный (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
* Плавающий кабель для соединения с приложением через штыревой разъем или разъем с шагом 2,54 мм
5. JTAG/SWD Особенности:
* 1,65 в до 3,6 В напряжение приложения поддерживается на интерфейсе JTAG и 5 В толерантных входов
* Кабель JTAG для подключения к стандартному разъему JTAG 20-pin pitch 2,54 мм
6. Поддержка функции прямого обновления прошивки (DFU).
7. Светодиодный индикатор состояния, который мигает во время связи с ПК
8. Рабочая температура от 0 до 50 °C
Фото
Вид спереди ST-LINK/V2
Вид сзади

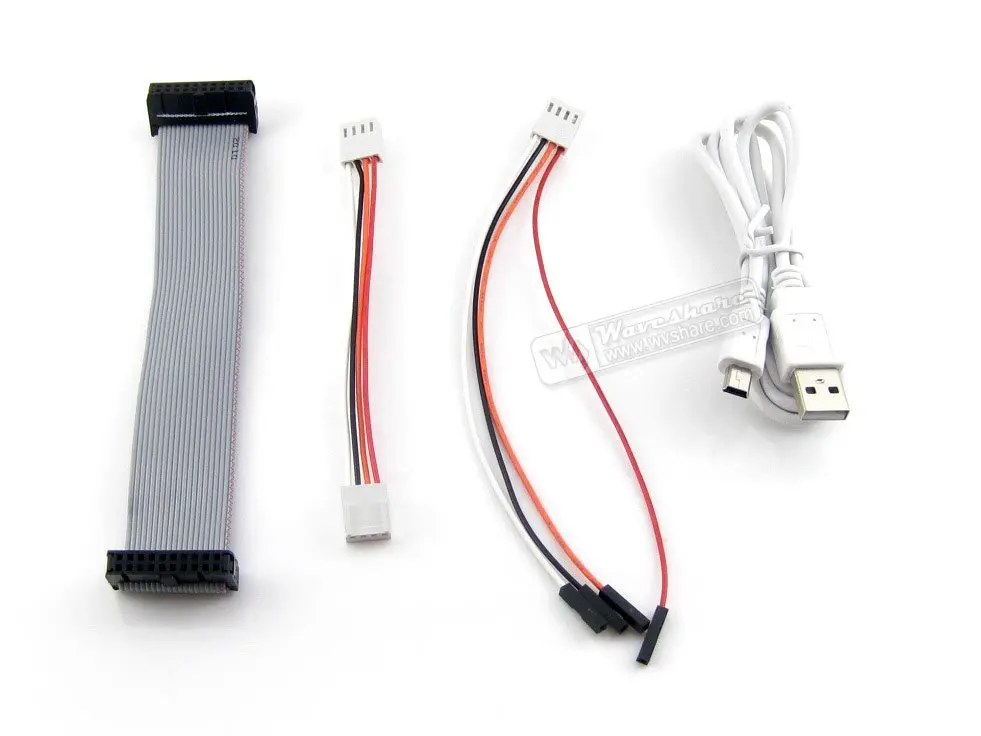

Кабели поставляются с ST-LINK/V2 (CN)
Применение пример
Подключение ПК и платы приложений STM8/STM32 через ST-LINK/V2 для установки аппаратного подключения:
Поддерживаемые устройства
Микроконтроллеры, поддерживаемые STVP выпуск 3.2.8:
| Производственная линия | Микроконтроллер |
|---|---|
| STM32 | STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ |
| STM8 | STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4, STM8TL53x4 |
SW драйвера
При подключении ST-LINK/V2 к компьютеру через usb-интерфейс требуется usb-драйвер, который должен быть установлен правильно.
Соединение с STM8 приложений
ST-LINK/V2 должен быть подключен к STM8 с помощью плавающего кабеля. Два плавательных кабеля поставляются с продуктом:
* Плоская лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце
* Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон
ST-LINK/V2 SWIM header распиновка
Подключение с помощью платы приложения STM8
Соединение с STM32 приложений
Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.
Отладочная схема соединителя на ST-LINK/V2 и плоском кабеле
Подключение с помощью платы приложения STM32
ST-LINK/V2 статус
Светодиодный labe светодиодный 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:
* Светодиодный мигает красным цветом:Первое перечисление USB с ПК происходит. Если он постоянно мигает красным, возможно, драйвер USB не обнаружен.
* Светодиодный красного цвета:Связь между ST-LINK/V2 и ПК установлена (конец регистрации).
* СВЕТОДИОДНЫЙ Мигающий зеленый/красный:Обмен данными осуществляется между целевой и ПК.
* Светодиодный зеленого цвета:Последнее сообщение было успешным.
* Светодиодный оранжевого цвета:ST-LINK/V2 не удалось связаться с целью.
Посылка содержит
ST-LINK/V2 × 1 шт. Кабель USB type A-Mini-B × 1 20-контактный разъем JTAG/SWD плоский × 1 шт. 4-контактный плавающий кабель × 1 шт. 4-контактный плавать пользовательские соединительный кабель с разъемом кабеля × 1 шт.
Носки больших размеров;
Мы сохраняем большое количество ST-LINK/V2 (CN) на складе, что позволяет отправить товар без задержек!
Условия и положения
Пожалуйста, не стесняйтесь обращаться к нам по любым вопросам, на trademanager, или отправить мне сообщение. Если вам нужно скорректировать общую цену, пожалуйста, свяжитесь с нами заранее. Мы рады служить вам! Мы ценим ваш бизнес!
Характеристики
- Бренд
- Waveshare
- Тип демоплаты
- Другой
- Номер модели
- ST-LINK/V2 (CN)
- Category
- In-circuit Debugger and Programmer for STM32 & STM8
- Manufacturer
- STMicroelectronics
- Debugging
- Run at full-speed, Single-stepped, Breakpoints, etc
- Programming
- Programs FLASH ROM, EEPROM, AFR, Security-bits, etc
- Interface to PC
- USB 2.0 full speed (USB driver required)
- Interface to Target
- SWIM / JTAG / SWD
- Remark
- CN Version
- Place of Origin
- Guangdong, China (Mainland)
