Краткое описание продукта

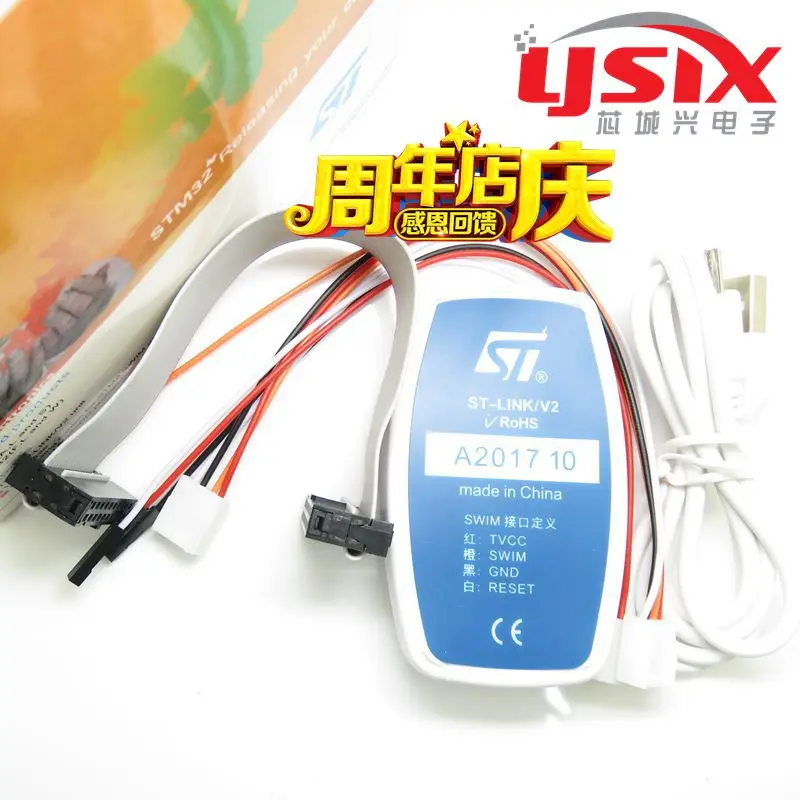

ST-LINK/V2 представляет собой развития инструмент, который может имитации и загрузки STM8 и STM32 онлайн.
Основные свойства
ST-LINK/V2 находится в режиме он-лайн моделирования и скачать инструмент, разработанный ST полупроводниковый для оценки и разработки STM8 и STM32 MCU.
STM8 серии соединен с ST-LINK/V2 через интерфейс для плавания.
STM32 серии соединен с ST-LINK/V2 через JTAG/SWD интерфейс.
ST-LINK/V2 подключен к компьютеру с помощью высокоскоростной USB2.0.
Поддерживает программное обеспечение
ST-LINK утилита v2.0 (и выше)
STVD версия 4.2.1 (и выше)
STVP версии 3.2.3 (и выше) IAR EWARM Revision v6.20 (и выше) IAR EWSTM8 версия v1.30 (и выше)
KEIL RVMDK Revision v4.21 (и выше)
ATOLLIC
Ровная многозадаченность
Поддерживаемые устройства
Поддерживает все STM8 серии SCM с плавать Интерфейс
Поддерживает все STM32 серия mcu с JTAG/SWD интерфейс
Новые устройства увеличиваются...
Микроконтроллеры поддерживаются выпуском STVP 3.2.8
Производственная линияМикроконтроллер
STM32STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,
STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,
STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZSTM8STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x,STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3,STM8L101xx, STM8L15x, STM8L16x,STM8TL52x4, STM8TL53x4
Функция и производительность
Функция программирования: может сжигать флэш-память, EEP rom, AFR и так далее.
Функция моделирования: поддерживает все виды методов отладки, таких как полноскоростная работа, одноступенчатая отладка, отладка точки останова и т. д. Вы можете просмотреть статус IO, переменные данные и так далее.
Моделирование Производительность: с помощью USB2.0 интерфейса для отладки моделирования, одноступенчатая отладка, отладка, быстрая реакция!
Производительность программирования: с помощью USB2.0 интерфейс, купальные плавки, интерфейс программирования JTAG/SWD загрузки, быстрой скоростью загрузки
Интерфейс подключения с целевая плата
ST-LINK/V2 указывает плавать стандарт резьбового соединения и JTAG/SWD стандарт резьбового соединения.
Обновление прошивки
Прошивка может быть обновлена. ST представит более STM8 и STM32 модели, и будут добавлены новые модели устройств к STVD устройство поддерживает прайс-лист. Когда вам нужно использовать новейшую модель в будущем разработки, обновить STVD, обновить прошивку, вы сможете поддерживать новые модели.
Режим обновления является автоматическим обновлением.
Сравнение ST-LINK/V2 и ST-LINK
ПроектST-LINK/V2ST-LINKОбъяснить
JTAG/SWD диапазон поддержки напряжения1,65-3,6 В3 V-3,6 VST-LINK/V2 поддерживает STM32 низкая Напряжение устройств
Плавать Поддержка Напряжение диапазон1,65-5,5 В1,65-5,5 В
Поддерживается ли SWV или нетДаНетВ настоящее время, только в том случае, STM32 поддерживает SWV, но STM8 не.
Кол-во интерфейсы отладки21ST-LINK/V2 имеет два интерфейса поддержки STM32 и STM8 соответственно, который является более удобным в использовании.
Светодиодный индикатор состоянияДвухцветный СВЕТОДИОДНЫЙКрасный светодиодныйST-LINK/V2 может указывать более статус режима работы
СовместимостьST-LINK требует использования компьютеров u-диска
Версия Спецификация
На сходства и различия между ST-LINK/V2 (EN) и ST-LINK/V2 (CN):
ST-LINK/V2 (EN) американской версии и ST-LINK/V2 (CN) является внутригосударственным версии.
Оба из них являются оригинальными продуктами ST с одинаковыми функциями и немного разными аксессуарами.
Соответствующие объяснения по ST-LINK/V2 и ST-LINK II:
ST-LINK/V2 и ST-LINK две разные продукты.
ST-LINK II является вспомогательной версией ST-LINK, и «II» является внутренней версией, нет официального различия.
Подсоединить к ПК
Подключение ПК с интерфейсом USB
ST-LINK/V2 развития инструмент использует STM32 чип как чип управления для того чтобы осуществить высокоскоростную USB2.0 общения.
ST-LINK/V2 требуется драйвер для подключения к компьютеру. Пожалуйста, нажмите здесь, чтобы downloadhttp:/www.waveshare.net/downloads/st-link_v2_usbdriver.zip.
Или Загрузите последнюю версию на официальном сайте. Пожалуйста, нажмите здесь, чтобы загрузить http:/www.st.com/st-web-ui/static/active/en/st_prod_software_internet/resource/technical/software/driver/st-link_v2_usbdriver.zip. (Указанная выше трансформаторы подготовлены для использования с подходит для Win7, Windows Vista, Windows XP)
Подключитесь к целевая плата
ST-LINK/V2 загрузчик соединен с STM32 целевая плата через JTAG/SWD интерфейс
Какие у вас интерфейс программирования JTAG/SWD интерфейс STM32 определяются? Http://www.waveshare.net/txt/ST-LINK-V2_Interface_32.htm
JTAG/SWD интерфейс STM32 соединяет целевая плата через 20PIN соединительная линия, таким образом, направление подключения ST-LINK/V2 следует обращать внимание при подключении к целевая плата из STM32.
ST-LINK/V2 загрузчик соединен с STM8 целевая плата через интерфейс для плавания
Какие у вас плавать Интерфейс из STM8 определяются? http://www.waveshare.net/txt/ST-LINK-V2_ Интерфейс. htm
Потому что интерфейс для плавания из STM8 для получения точного результата нужно всего лишь четыре соединительных проводов следует обращать внимание на соединение расположение в тех случаях, когда ST-LINK/V2 подключается к STM8 целевая плата.
Пожалуйста, обратите внимание на то, что VCC и GND не следует использовать друг на друга для того, чтобы избежать пригорания ST-LINK/V2 загрузчик.
Светодиодный статус Описание
Вы станете настоящей звездой, чей красный: во-первых, USB перечисления процесс после ST-LINK/V2 подключается к компьютеру
Красный: ST-LINK/V2 после того, как блок подключен к компьютеру
Блестящий зеленый/красный: целевая плата и компьютер для обмена данными
Зеленый: Связь завершения
Оранжевый (красный + зеленый): Сбой связи
Применение из ST-LINK/V2
ST-LINK/V2 USB драйвер Установка шаги
Начать пользоваться ST-LINK/V2
Список конфигурации
ST-LINK/V2 хост-1 шт. Usb-кабель типа А для подключения Mini-B x 1 20-контактный разъем JTAG/SWD плоская линия x 1 4-контактный плавать Соединительный кабель х 1 4-контактный плавать оптовый Соединительный кабель х 1ST-LINK/V2 драйвер и инструкции для скачивания:
Https://pan.baidu.com/s/1pMLJI4N
'
