Описание

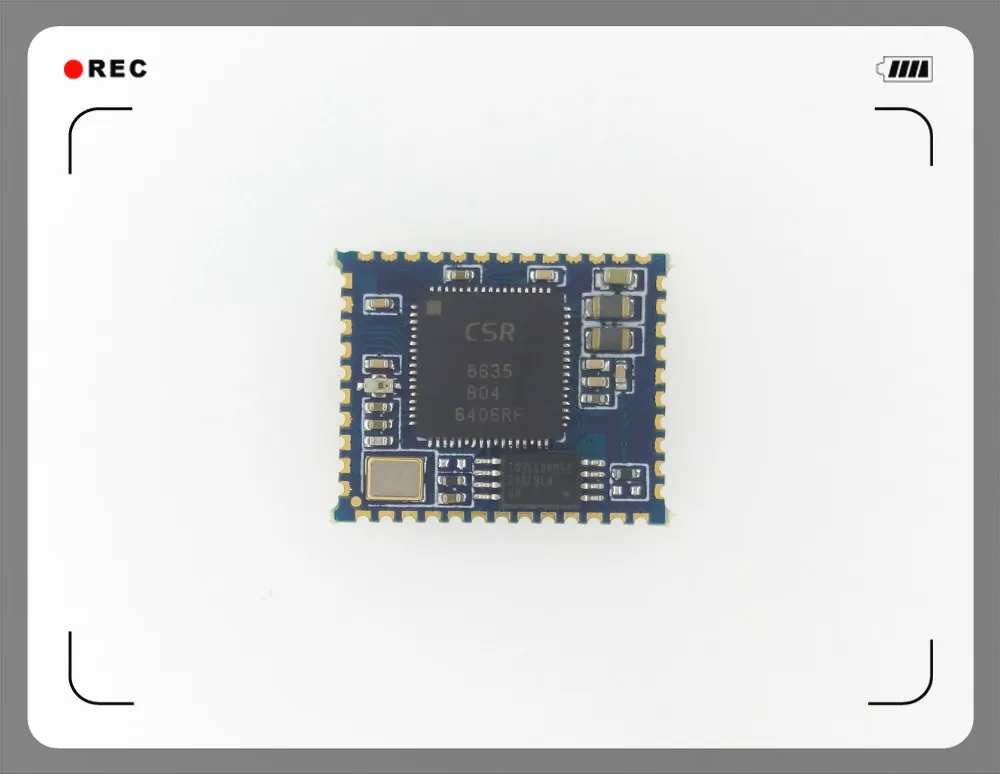

Аудиомодуль Bluetooth принимает чип CSR8635, поддерживает A2DP, AVRCP, HFP, AAC и т. д., и принимает микросхема флеш-памяти 4 M SPI.
Примечания:
1. Стопа модуля относительно плотная, что требует хорошей сварочной основы.
2. Аудио модуля CSR bluetooth является дифференциальным выходом, который должен быть преобразован в одноконечный выход (левый канал, правый канал и аудио общий терминал), добавив операционный усилитель или аудио усилительная схема.
3. Предоставляются только данные приложения модуля, а именно спецификация модуля bluetooth и контрольная схема модуля bluetooth.
4. BTM05E и BTM870 трудно разработать, и нет стандартной программы. Другие модули (btm805/815/830/845 и т. Д.)-программы по умолчанию. Пожалуйста, обратитесь к спецификации модуля для инструкции по умолчанию
Примечание: bluetooth модуль расширения, штыревая панель позиции относительно плотный, нужна поддержка подключено к сети, чтобы работать должным образом, таким образом, необходим определенный цепи и Предпочтительная сварочная технология!
Btm835-b спецификации модуля bluetooth адрес загрузки:
Http://www.tianjiarun.com/down/down_1/2016-01-30/40.html (скопируйте ссылку, чтобы открыть новое окно)
Btm835-b bluetooth модуль Справочная схема адрес загрузки:
Http://www.tianjiarun.com/down/down_11/2019-03-05/62.html (скопируйте ссылку, чтобы открыть новое окно)
Описание программного обеспечения:
Название Bluetooth: динамик BT
Примечание: высокий уровень ключа является эффективным (MFB высокий уровень 3,3 В, PIO высокий уровень 1,8 в)! Кроме того: это порт PIO, а не фактический PIN, вам нужно проверить спецификацию, чтобы увидеть фактический PIN!
Основные инструкции:
MFB: высокий уровень начинается, низкий уровень выключается (когда модуль включен, PIN30 требует низкого уровня, цепь задержки должна быть сделана, когда модуль включен, не может быть непосредственно вытянут и автоматически входит в режим сопряжения при включении модуля)
PIO6: Управление усилителем питания Включение стопы (с аудиовыходом, выход высокого уровня 1,8 в)
PIO8: короткое нажатие для воспроизведения/паузы/ответа/повесить, длительное нажатие в течение 1 секунды, чтобы отклонить вызов
PIO1: короткое нажатие одной песни, длительное уменьшение громкости
PIO0: короткое нажатие одной песни, длительное нажатие громкости плюс
Специальная функция Описание:
PIO8: Нажмите 3 секунды, чтобы включить режим сопряжения, нажмите 6 секунд, чтобы очистить список сопряжения
PIO8 + PIO1: Длительное нажатие 1 секунды для ввода режима поиска TWS (только bluetooth серии CSRA64xxx/QCC300x)
PIO8 + PIO0: Длительное нажатие 1 секунды, чтобы войти в режим поиска TWS (только bluetooth серии CSRA64xxx/QCC300x)
PIO1 + PIO0: Длительное нажатие 1 секунды для отключения TWS (только bluetooth серии CSRA64xxx/QCC300x)
Отгрузочная ведомость:
1 шт * BTM835-B/CSR8635Модуль bluetooth
