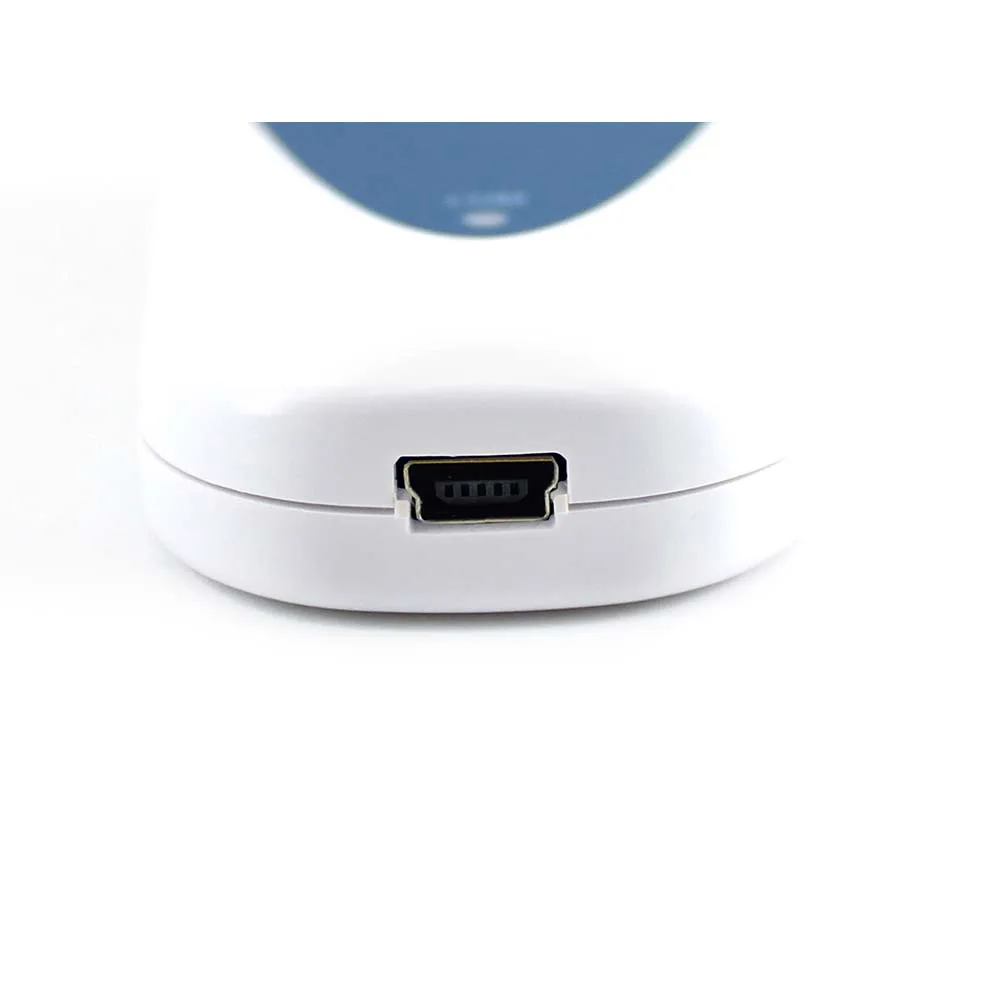

STLINK ST-LINK ST LINK отладчик и Программное устройство с флеш-накопителем для STM8 STM32 MCU

Описание продукта:

В ST-LINK представляет собой отладчик и программист для STM8 и STM32 микроконтроллер семьи. Плавать и JTAG/SWD интерфейс используется для того, чтобы общаться с STM8 или STM32 микроконтроллер расположен на свой страх и программная плата.

С ПК стороны, высокоскоростной USB интерфейс используется для связи с:

ST визуальная разработка (STVD) или ST визуальная программа (STVP) программное обеспечение от
STMicroelectronic's для STM8, ATOLLIC, IAR и KEIL интегрированные среды разработки для STM32.

Ключ Особенности

5 в питание поставляется с разъемом USB USB 2,0 полноскоростной интерфейс совместим USB Стандартный A к Mini-B кабель Плавать Особенности:НАПРЯЖЕНИЕ приложения от 1,65 в до 5,5 В поддерживается на интерфейсе плавания Поддержка режимов плавания с низкой скоростью и высокой скоростью Скорость программирования плаванья: 9,7 Кбайт/с низкой скоростью 12,8 Кбайт/с в высокой скорости Плавающий кабель для соединения с приложением с штырьковыми наконечниками или разъемом 2,54 мм Особенности JTAG/SWD:3 В до 3,6 В напряжение приложения поддерживается на JTAG/SWD интерфейсе и 5 В толерантных входах JTAG/SWD кабель для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем Поддержка функции обновления прямой прошивки Статус светодиодный, который мигает во время общения с ПК Рабочая температура от 0 до 50 °C

Выпуск Книги по истории

С мая по 2016 год ST-LINK новой версии. Теперь в нем работает разъем micro USB.

Применение пример

Подключение ПК и STM8/STM32 программная плата через ST-LINK для того, чтобы создать аппаратные средства связи:

Поддерживаемые устройства

Микроконтроллеры поддерживаются выпуском STVP 3.2.8:

Производственная линия	Микроконтроллер
STM32	STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8	STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4, STM8TL53x4

Соединение с STM8 приложений

В ST-LINK должно быть подсоединено во время использования STM8 приложения через кабель для плавания раздельного провода, который поставляется вместе с данным оборудованием.

Поскольку кабель для плавания имеет отдельные разъемы для всех контактов с одной стороны, можно подключить ST-LINK к программная плата без стандартного соединителя для плавания. На этой плоской ленте все сигналы указываются по определенному цвету и метке, чтобы облегчить соединение с целью.

Соединение с STM32 приложений

Для STM32 события, ST-LINK должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.

Просмотров

Развития ресурсы:Руководство пользователя, драйвер, программное обеспечение и т. д.
Вики:Www.waveshare.com/wiki/ST-LINK
