STLINK-V3SET, модульный в цепи отладчик и программатор для STM32/STM8, обеспечивает интерфейс виртуального COM порта

Описание продукта:

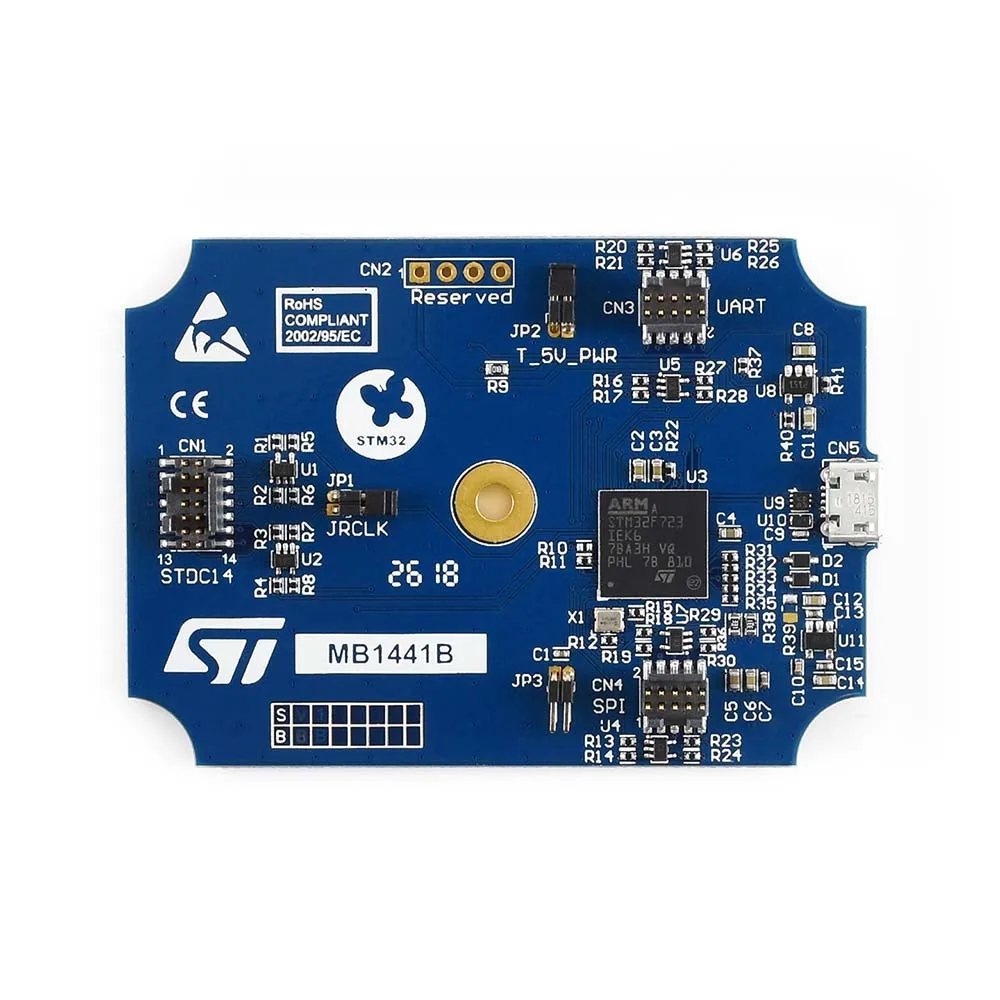

STLINK-V3SET является модульным автономным зондом для отладки и программирования для микроконтроллеров STM8 и STM32. Он состоит из основного модуля и дополнительной платы адаптера.

Интерфейсы SWIM and JTAG/SWD используются для связи с любым микроконтроллером STM8 или STM32, расположенным на программная плата.

STLINK-V3SET также предоставляет интерфейс виртуального com-порта, который позволяет хост-ПК общаться с микроконтроллером цели через один UART и мост интерфейсов (SPI, I2C, CAN, GPIOs) например, программирование цели через загрузчик.

Модульная архитектура STLINK-V3SET позволяет продлить свои основные функции с помощью дополнительных модулей, таких как плата адаптера.

Ключ Особенности

Автономный зонд с модульными расширениями Самопитание через разъем Micro-B USB (не обеспечивает источник питания для целевой приложения) Высокоскоростной совместимый интерфейс USB 2,0 Обновление прямой прошивки (DFU) поддержка, для использования с большим количеством будущих устройств JTAG/последовательный провод (SWD) специфические особенности: 3 V до 3,6 V Поддержка напряжения и 5 V Толерантные входы Плоские кабели STDC14 к MIPI10/STDC14/MIPI20 (разъемы с шагом 1,27 мм) Плоский кабель для 20-контактный JTAG/SWD (2,54 мм шаг) (за дополнительную плату Бесплатная кабель от Waveshare) Поддержка связи SWD и последовательного просмотра проводов (SWV) Особенности плавания (доступно только с адаптерной платой MB1440): Поддержка напряжения от 1,65 в до 5,5 В Купальный наконечник (шаг 2,54 мм) Плавать кабели с двойной 4-контактный разъем разъемы/4-контактный разъем, чтобы отделить шпильки (2,54 мм шаг) (за дополнительную плату Бесплатные кабели от Waveshare) Поддержка низкоскоростных и высокоскоростных режимов плавания Специфические характеристики виртуального com-порта (VCP): 3 V до 3,6 V Поддержка напряжения приложения на UART интерфейсе и 5 V толерантных входах Частота VCP до 15 МГц Доступно на разъеме STDC14 (не доступно на MIPI10) Многоканальный мост USB к SPI/UART/I2C/CAN/GPIOs специфические особенности: 3 V до 3,6 V Поддержка напряжения и 5 V Толерантные входы Сигналы доступны только на адаптерной плате (MB1440) Перетащите индикатор; Программирование Два цветных светодиода: связь, мощность

Поддерживает программное обеспечение

STM32CubeProgrammer KEIL RVMDK IAR EWARM GCC на IDE

Поддерживаемые устройства

Все STM8 MCUs с плавающим интерфейсом Все STM32 MCUs интерфейс программирования JTAG/SWD интерфейс

Сравнение спецификации между различными вариантами STLINK

Сравнение	STLINK-V3SET	ST-LINK/V2	ST-LINK	Примечания
JTAG/SWD прикладное напряжение	3 V-3,6 V	1,65-3,6 В	3 V-3,6 V	ST-LINK/V2 поддерживает устройства с низким энергопотреблением STM32
Плавать Применение напряжения	1,65-5,5 В	1,65-5,5 В	1,65-5,5 В
SWV поддержка	Да	Да	Нет	Доступно только для STM32 в настоящее время
Отладки разъем	Мульти	2	1	За исключением JTAG/SWD и SWIM, STLINK-V3SET имеет многоканальный мост для SPI/UART/2c/CAN/GPIOs
Светодиодный индикатор	Двухцветный СВЕТОДИОДНЫЙ	Двухцветный СВЕТОДИОДНЫЙ	Красный светодиодный	STLINK-V3SET имеет разделенные светодиоды для питания и связи
Совместимость	Хост-компьютер должен поддерживать USB флэш-накопитель

STLINK-V3SET x1 Штекер USB типа A для кабеля micro B x1 20-контактный разъем JTAG/SWD плоский (бесплатно) x1 Плавать двойной 4-контактный разъем разъемы кабель (бесплатно) x1 Плавать 4-контактный разъем, чтобы отделить контакты кабеля (бесплатно) x1
