Описание
STM32 4 аппарат не привязан к оператору сотовой связи DTU RTU отладочная плата в спальне, исходный код, посмотрите обучающее видео.

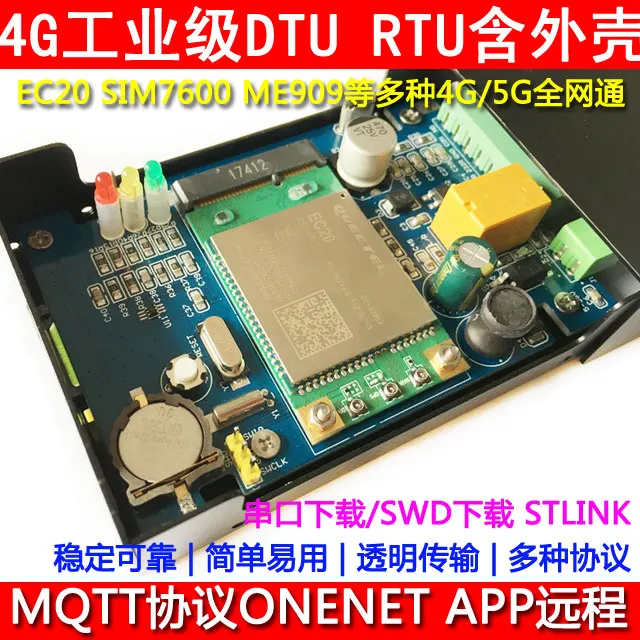

Бортовой ресурсы
1. MCU STM32F103RBT6
2. LTE 4g EC20CEFAG MINIPCIE
Блок 3. EEPROM AT24C16
4. Было получено RS232 является STM32 UART1 и RS485 является STM32 UART3 и реле
5. Измерение 5 v-40 v Широкий диапазон входного напряжения, и три источника питания соответственно питания (однокристального, модуль LTE и высокое падение напряжения) без каких-либо помех
6. Поддержка мобильный unicom Телеком 2G3G4G
7. Поддержка MCU для управления системой питания модуля LTE
8. Держатель для ящиков прочный и удобный для смены операторов
9. Три светодиодный индикаторы (мощности светодиодная лампа сетевая лампа Статус подключения лампы)
10. MINIPCI (PCIE) поддерживает и совместим с последующими модулями 5G (легко менять модули)
11. Экстракт BOOT0 удобный последовательный порт скачать программу
12. Ввести SW jlink-ob эмулятор и st-link эмулятор STM32
13. Ведут РТК времени система STM32
14. Поддержка рабочей температуры-30-85 ° и отправить металлический чехол непосредственно в промышленную систему
1,4 г DTU металлическая конструкция схемы печатных плат
Https://v.qq.com/x/page/l0738du1rbv.html
Аппаратный тест DTU 2,4g
Https://v.qq.com/x/page/k073802rgzt.html
3,4 передачи г DTU данных 232485
Https://v.qq.com/x/page/n0738712of0.html
4,4g DTU передача и код дистанционного управления объяснение
Https://v.qq.com/x/page/n0738kim5xv.html
5,4 г DTU передает данные ONENET платформу через протокол MQTT
Https://v.qq.com/x/page/r0757vba0qv.html
6,4g DTU передача ONENET MQTT протокол код пояснение
Https://v.qq.com/x/page/e0757t62w08.html
7,4 г DTU температуры и влажности протокол MODBUS собрано на платформу и приложение
Https://v.qq.com/x/page/t0777fj07fc.html
8,4 интерпретация данных код протокола MODBUS датчик приобретена г DTU
Https://v.qq.com/x/page/p07773qiacf.html

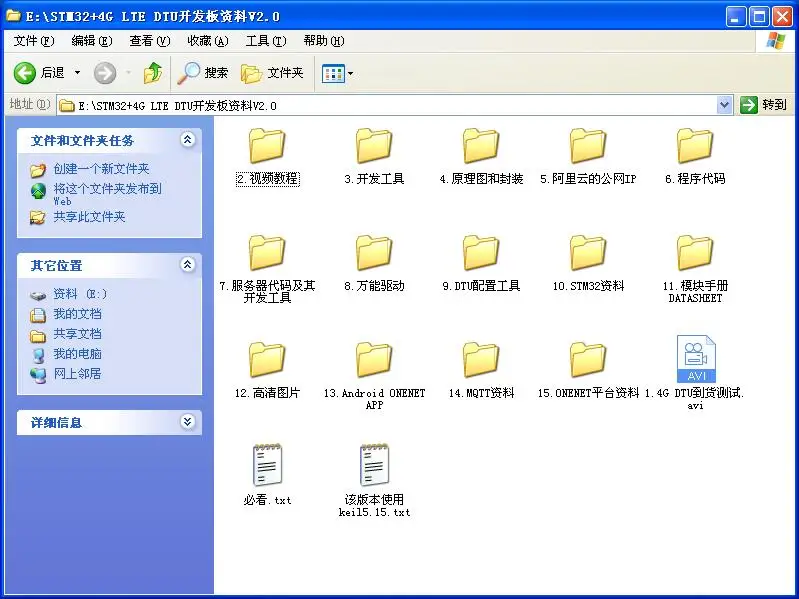

Образующий полный набор данных
1. Основной тест 1,4 г модуль (EC20 LTE семи-режим полный netcom, поддержка всех сетях)
2. Настройка инструментов заключаются в следующем:
3. Сервер кривая показывает исходный код следующим образом:

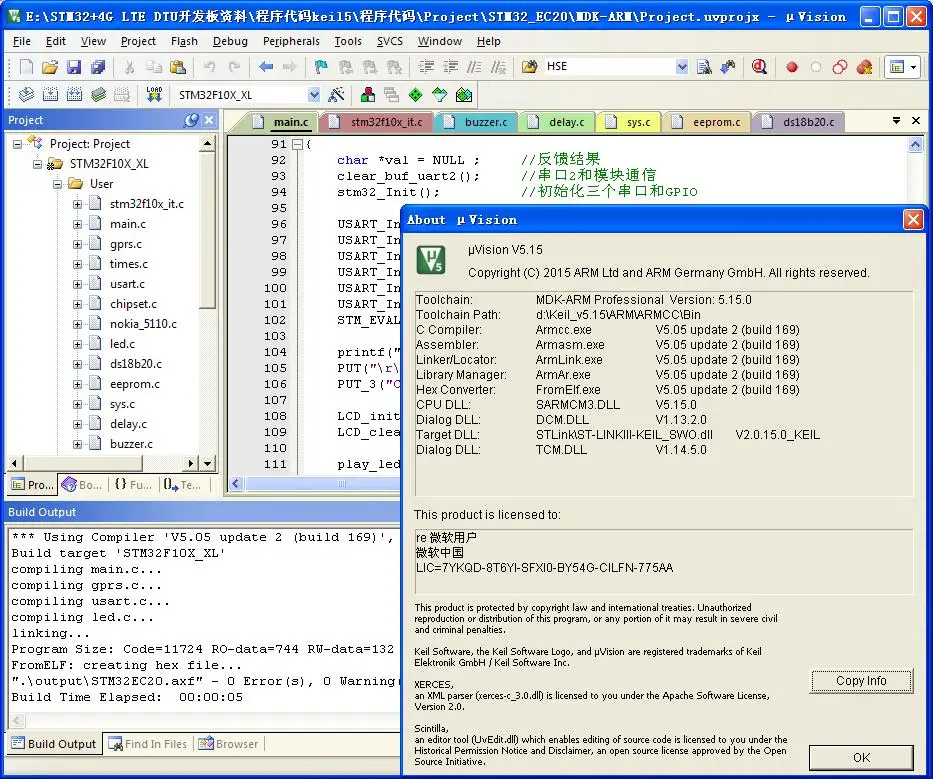

4. STM32 обеспечивает keil5 исходный код следующим образом:
5. Клиенты без сети общего пользования IP можно использовать aliyun для передачи и приема данных следующим образом:
6,4 г DTU собирает данные датчика, а затем отправляет их на мобильных телефонов облака ONENET через MQTT протокола (все коды, предоставляемые MCU не содержат Либ библиотечные файлы, все из них. C файлы заключаются в следующем:
7. Переключатель измерения температуры и влажности в gps местоположение базовой станции позиционирования приобретения ONENET, исторический запрос данных выглядит следующим образом

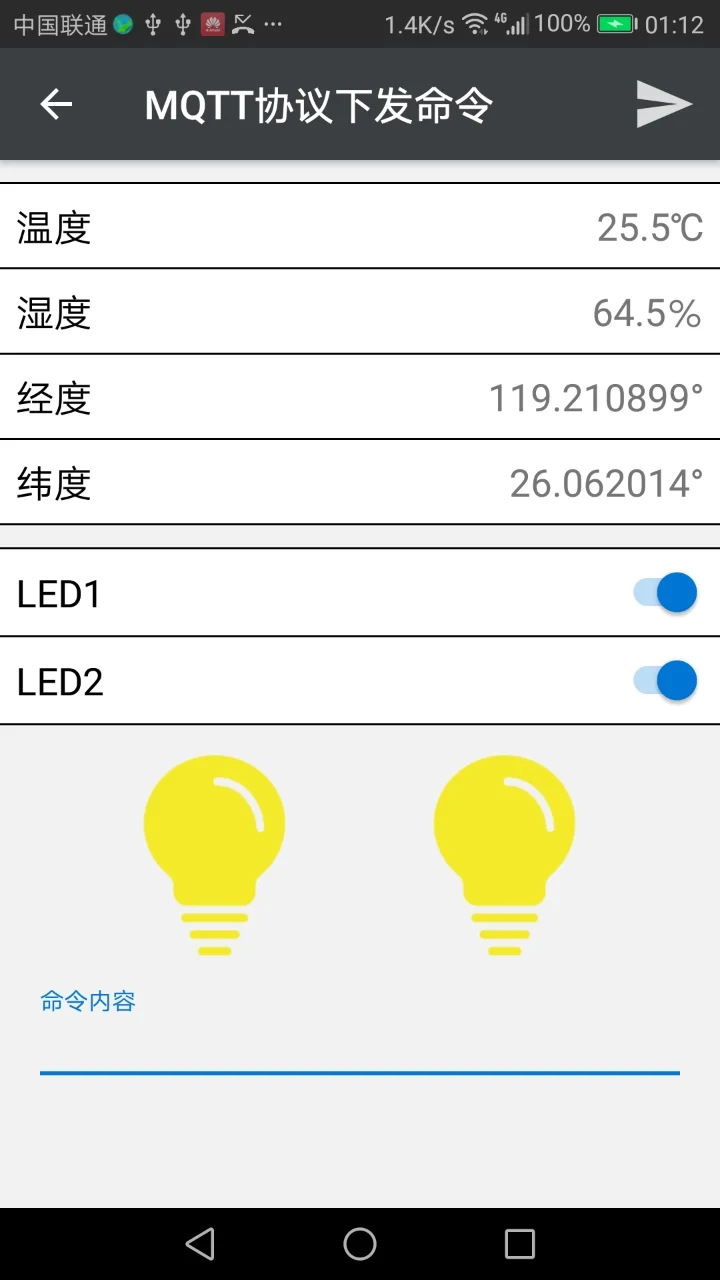

8,4 г DTU мобильного телефона Управление приложениями и контрольного устройства (приложение без Android исходный код):
9. MODBUS датчик температуры и влажности собирает HTTP, а затем отправляет их на сервер (это непростая 485 для передачи и приема данных, а протокол MODBUS).

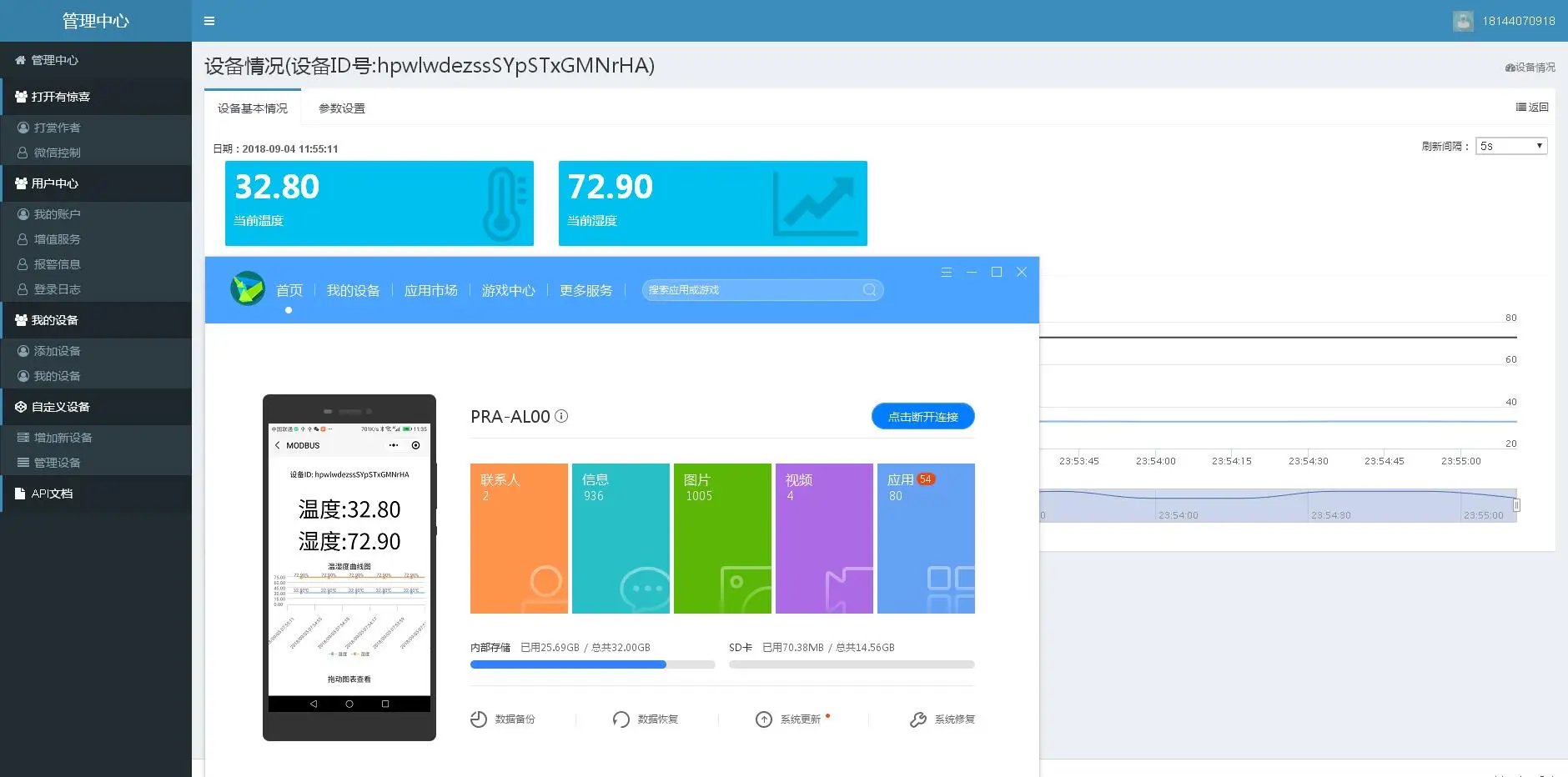

10. HTTP, сервер данных интеграции данных (общих крупномасштабных Интернет вещей сервера платформы)
Данные компакт-диска
