STM32 Дискавери M24LR-DISCOVERY # Магическая плата M24LR без батареи, которая может питаться от RFID. STM8L152 и c на борту
Описание продукта:
Комплект M24LR-DISCOVERY поможет вам оценить M24LRXX-E двойной интерфейс EEPROM, который оснащен аналоговым выходом для сбора энергии, а также настраиваемым пользователем цифровым выходом.
Комплект M24LR-DISCOVERY поставляется с платой M24LR без батареи, которая может питаться от считывателей RFID или NFC телефонов, поддерживающих протокол ISO/IEC15693. Это основано на M24LR04E-R I & sup; 2; C-ISO/IEC15693 двойной Интерфейс EEPROM, 8-битный STM8L152C6T6 крайне низкая мощность микроконтроллер и включает в себя STTS751 датчик температуры, 24 В поп упаковке, ЖК-дисплей, и 2 кнопки.
В комплект M24LR-DISCOVERY также входит демонстрационная плата радиочастотного трансивера USB, включающая Бесконтактный трансивер CR95HF 13,56 МГц. Это основано на 32 бит, STM32F103CBT6 Производительность линии микроконтроллер и подключается к компьютеру хост через разъем USB.
Ключ Особенности
M24LR доска M24LR04E-R, 4-кбит EEPROM с I & sup; 2; C-ISO/IEC 15693 двойной интерфейс иАналоговый выход сбора энергии (Vout pin) и настраиваемый пользователем цифровой выход (RF
Пишем в процессе или занят pin) в SO8N посылка 9-поворота, 13,56-МГц травления антенну (20 мм x 40 мм) для RF питания и
Связь STM8L152C6T6, 8-битный крайне низкая мощность микроконтроллер с объемом до 32 КБ флеш-памяти
Память, 2 КБ Оперативная память, и 1 Кбайт данных EEPROM в 48-контактный LQFP посылка STTS751 I & sup; 2; C датчик температуры низкой мощности 28-pin lcd на DIP24 сокете (24 сегмента, 4 commons) Две кнопки (пользователь и сброс) 4-контактный разъем (CN1) для STM8L программирования и отладки (плавать) Радиотрансивер доска CR95HF, 13,56 МГц Бесконтактный трансивер IC с SPI и UART
Серийный связи доступа 2-поворота, 13,56-МГц травления петля антенна (47 мм x 34 мм) с соответствующими тюнинг цепи
И фильтра нижних частот STM32F103CBT6, 32-битный микроконтроллер с 128 Кб флеш-памяти и USB
Интерфейс в 48-pin LQFP посылка Разъем USB 20-контактный разъем JTAG для STM32 программирования и отладки 1 кнопка (сброс)
Фото

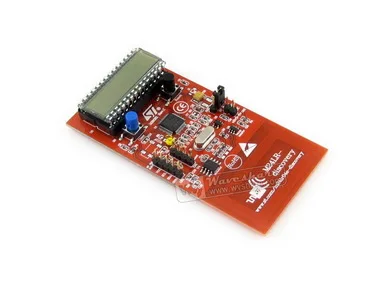

M24LR макетная плата

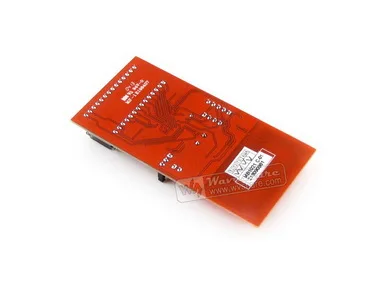

Плата M24LR упаковка вид сзади

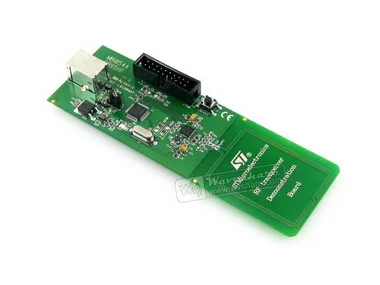

Макетная плата радиочастотного трансивера

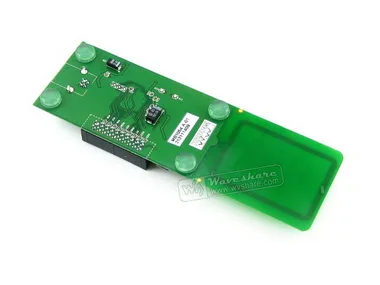

Плата радиочастотного приемопередатчика макетная плата заднего вида

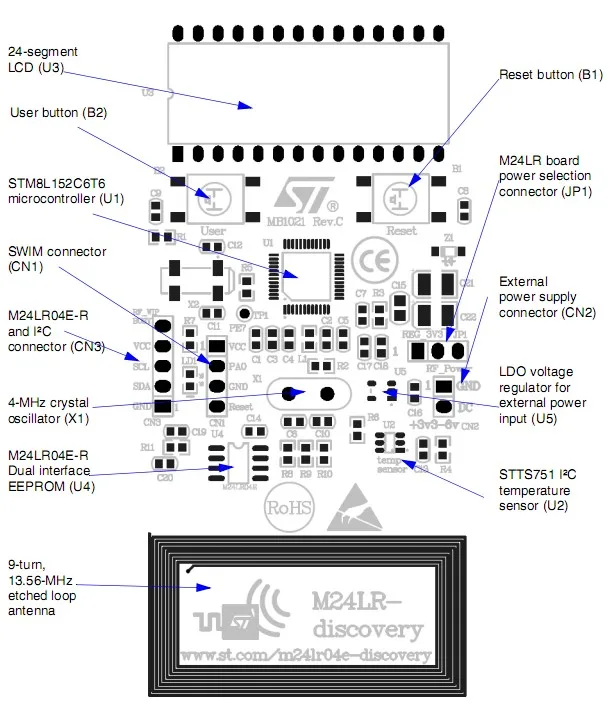

What's на борту
Дизайн Поддержка
ДляТехническую документацию, Программное обеспечение и инструменты для разработкиДля получения дополнительной информации ознакомьтесь с официальной страницей M24LR-DISCOVERY на сайте www.st.com
Посылка содержит
M24LR-DISCOVERY × 1 шт.
Клиенты, которые купили этот товар, также купили
Характеристики
- Бренд
- Waveshare
- Номер модели
- M24LR-DISCOVERY
- Тип демоплаты
- Другой
- Category
- Discovery kit
- For use with
- STM32F103CBT6/ STM8L152C6T6 /M24LR
- Onboard microcontroller
- STM32F303VCT6 (STM32, LQFP100)
- Features
- Embedded ST-Link/V2 debugging tool (with SWD connector)
- M24LR board
- M24LR04E-R
- EEPROM
- 4-Kbit
- 9-turn
- 13.56-MHz etched antenna for RF powering and communication
- 28-pin LCD on DIP24 socket
- 24 segments, 4 commons
- Two push buttons
- User and Reset
- Model Name
- M24LR-DISCOVERY STM32 Discovery
