STM32 доска STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата+ PL2303 USB, UART модуль комплект = Open107V Стандартный

Описание

STM32 доска STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата + PL2303 USB, UART модуль комплект = Open107V Стандартный

Обзор

Open107V-это STM32 макетная плата, которая оснащена устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает Дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с микроконтроллером линии подключения STM32.

Примечание: стандарт Open107V включает только одну вспомогательную плату -- PL2303 USB плата UART (mini).

What's On Board

STM32F107VCT6:Высокая производительность STM32 MCU, который отличается: Ядро:Рука Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP100 Ввода/вывода:80 Память:Вспышка 256 K, 64 K ram Связь интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x 2S, 2 x 2c, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3:3,3 V регулятор напряжения Мощность переключения питания:5 V DC или USB Мощность индикатор; Светодиоды:Удобно для указания статуса ввода/вывода или состояния программы Кнопка сброса; Ключ пользователя; Джойстик:Удобный для ввода/вывода (пять позиций) Кристаллический осциллятор 32,768 K:Для внутреннего РТК 25 М кварцевый генератор; Ethernet Интерфейс:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. д. CAN1 Интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно CAN2 Интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно Интерфейс SPI1/SPI2:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карте, MP3 и т. д. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам 2c, таким как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Интерфейс PS/2:Легко подключается к PS/2 клавиатуре или мыши USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. USB OTG:Связь с usb-устройством или usb-хостом 5 В DC jack; 5 В/3,3 В вход/выход питания; MCU штыревый разъем:Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 USB OTG Перемычка выбора Короткий Джемпер для включения USB OTG, подключается к MCU I/O Откройте перемычку для отключения USB OTG, отключается от MCU I/O Интерфейс PS/2 перемычка Короткий Джемпер для подключения устройства PS/2 к интерфейсу I/Os по умолчанию Откройте перемычку для подключения устройства PS/2 к пользовательскому I/Os через перемычки Светодиоды джемпер Короткий перемычка для подключения светодиодов по умолчанию I/Os Откройте перемычку, чтобы подключить светодиоды к пользовательскому I/Os через перемычки VBAT Перемычка выбора Короткий перемычка для использования системы питания Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например к батарее

Фото

Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, USB к UART вспомогательной плате также предоставляется в упаковке.
Open107V не интегрирует любую функцию отладки, требуется дебюгер.
Стандарт Open107V включает только одну вспомогательную плату -- PL2303 USB плата UART (mini).

JTAG

На рисунке 1 и 2 показаны разъемы JTAG/SWD интерфейса

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

Соответствующие программное обеспечение (KEIL и т. д.) Код демонстрационной версии (примеры в C, мкс/OS-II) Схема (PDF) STM32 разработка документов (таблица и т. д.)

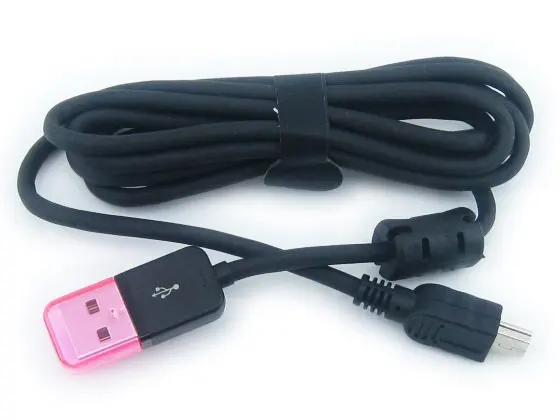

Посылка содержит
