Описание
Краткое введение принципа продукта:
Скопируйте ссылку в браузер, чтобы открыть функцию просмотра демонстрационного видео:
Http://v.youku.com/v_show/id_XNDI5NzIwMTYwOA==.html
Этот модуль can6Vreach40VDC входное напряжение преобразовано to±6V-± 40VAC напряжение, модуль принятияSTM32F030F4P6Один чип поколенияДвухстороннее MonopolaritySPWMWave drivel298модульная, L298Module внутренняя интеграцияHBridge цепиИИнтегрированный driverHBridgeСхема, просто inL298Output добавитьLCfilter цепиТо есть, фильтрация гладкаяСинусоидального напряжения сигнала, С нагрузкой, выходомВ настоящее время reach1.5A; Модуль покупки и отправка совпадающей исходной программы SCM, схема схемы и учебник для документов.
------------------------------------------------------------------------------------------------
Параметры производительности продукции:
STM32 (M0kernel) Singlechip (STM32F030F4P6) производят два unipolaritySPWMwave, загружаемые платы swdзагрузите интерфейс, удобный для пользователей программировать самостоятельно; Позже stageLCFiltered выход, сглаживание формы волны; Диапазон выходных частот (2-200 гц);Примечания: по мере увеличения частоты погрешность увеличится, 200 hzThe фактический выход is182hz 。 Диапазон входного напряжения постоянного тока (6 ~ 40 в); Выходной диапазон пикового напряжения переменного тока (± 6 ~ ± 40 в);Примечания: эта амплитуда является пиковым значением. Максимальная выходная мощность current1.5A; Ключ или последовательный порт (подключение верхнего компьютера) регулируемая выходная частота и амплитуда; Анти обратное подключение входного источника питания; Защита от перегрузки по току на выходе (защита threshold2A); Выключите выход, когда выходная защита от перегрузки по току, ток, который будет обнаружен, меньше чем 0.12atime, stay5Try для вывода снова в секундах; Частота шаг значение: 1 гц allowдопустимая погрешность точность 0,005%-0.1% 。 Амплитудное значение шага: 1 V allowдопустимая погрешность амплитуды ±1. 5 V 。 OLEDdisplay: Вход значение напряжения (измерение error±1. 5 V), Выход напряжение и значение частоты (все задать значения) 。

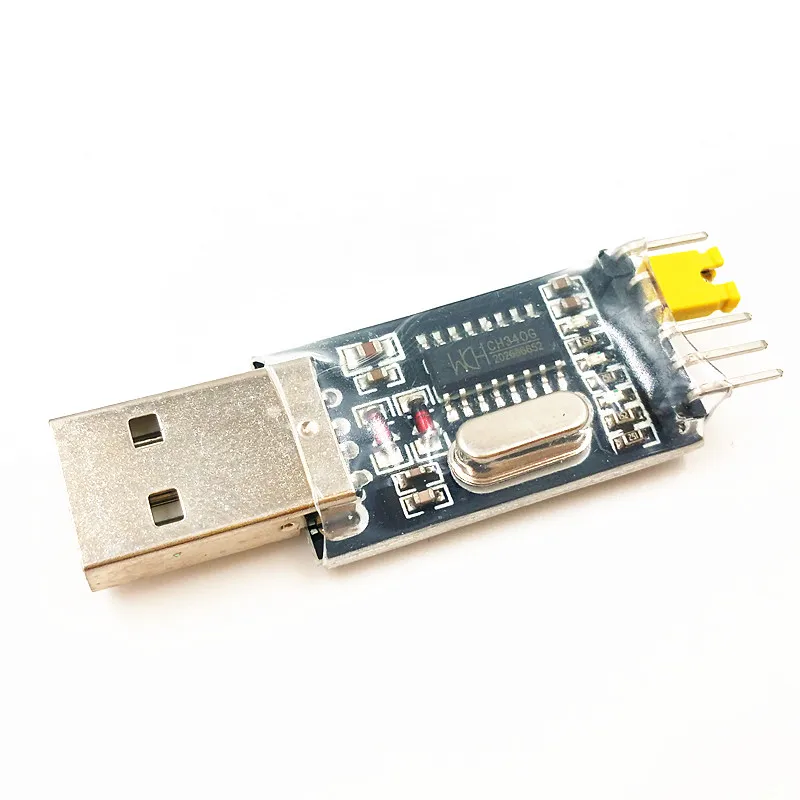

Если требуется верхний компьютерный контроль, необходимо использовать usbturnttlmodule one, при необходимости выберите посылка: <этот модуль + USBturnTTLtool>

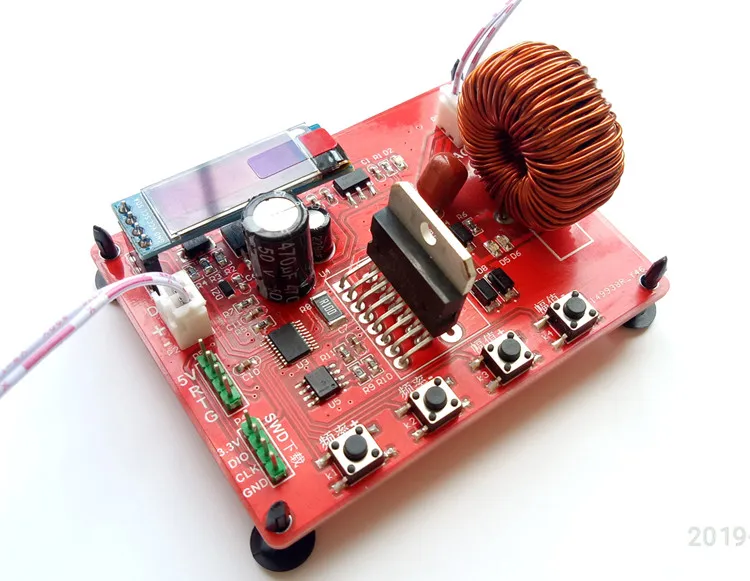

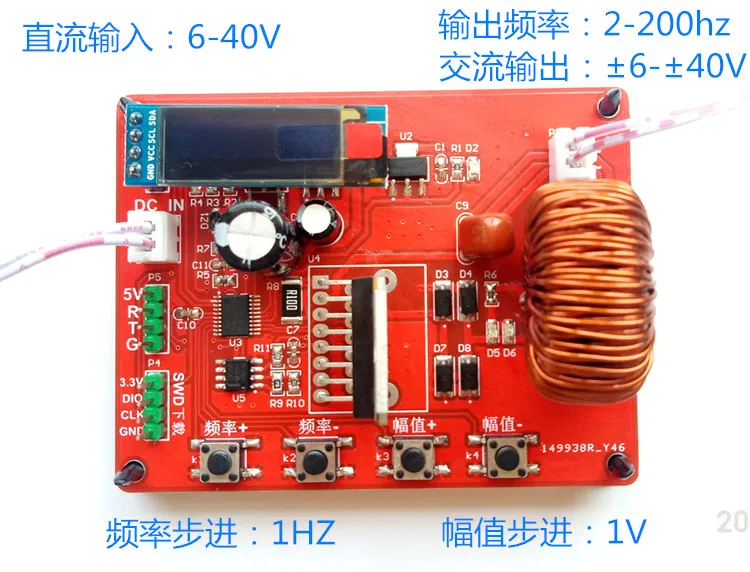

Внешний вид модуля показан на рисунке:
Инструменты для загрузки программ, необходимо использовать модуль для загрузки, при необходимости выберите посылка: <обучающая плата + модуль для загрузки stlinkboock>
Внешний вид модуля показан на рисунке:
Примечания: цвет обучающей доскиКрасныйИлиЗеленыйДоставка осуществляется случайным образом!
------------------------------------------------------------------------------------------------
Прилагаемой информации:
1> схема платы df
2> исходный код (Keil5open) 。
3> руководство по использованию чипа.
4> схема и код объяснение видео 。
5> верхнее компьютерное программное обеспечение и исходный код проекта (VB6.0open) 。
6> подробное объяснение схемы и программирования principlePDFFile 。
