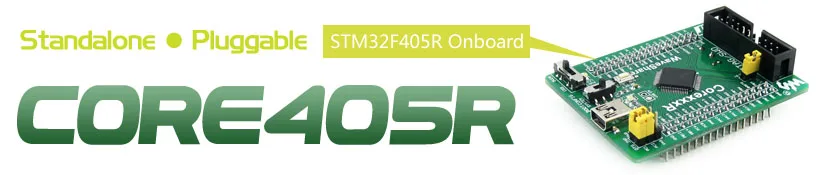

STM32 основная плата STM32F405RGT6 STM32F405 STM32 ARM Cortex-M3 STM32 комплект макетной платы с полной IOs = Core405R

Обзор

Core405R-это основная плата STM32 MCU, предназначенная дляSTM32F405RGT6, Поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Минимальная готовая к запуску система, интегрирует тактовую схему, схему управления USB, разъем USB и т. Д. Все порты ввода/вывода доступны на контактных разъемах JTAG/SWD Программирование/интерфейс отладки 2,54 ммШаг заголовка, допускается подключение-в вашей плате приложения

What's On Board

STM32F405RGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP64 Память:Флеш-память 1 Мб, SRAM 192 + 4 Кб MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x IGS, 3 x igc, 1 x SDIO, 2 x CAN USB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, на чипе полная скорость PHY 1 х USB HS ULPI (требуется внешний PHY) Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP AMS1117-3.3:3,3 V регулятор напряжения MIC2075-2:Встроенное USB устройство управления питанием Мощность переключения питания,Питание от 5 вин или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для создания usb-связи между ПК и макетной платой STM32 MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору

Фото

Примечание:
Материнская плата или программатор/отладчик на фото не включены в цену.
Core405R предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1, на рисунке 2 показана распиновка заголовка JTAG, SWD интерфейс соответственно

Развития ресурсы

Core405R STM32 макетная плата поставляется с руководством пользователя CD, включая средства разработки, перечисленные ниже:

Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Разработка документов

Размеры

Посылка содержит
