STM32 плата Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 STM32 макетная основная плата с полным IOs

Описание

STM32 плата Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 STM32 макетная основная плата с полным IOs

Обзор

Core407I-это небольшая STM32 макетная плата, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает дополнительное расширение. Идеально подходит для запуска разработки приложений с семьёй STM32F.

Как Минимальная готовая к запуску система, Core407I интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, управление питанием USB, выбор режима загрузки и так далее.

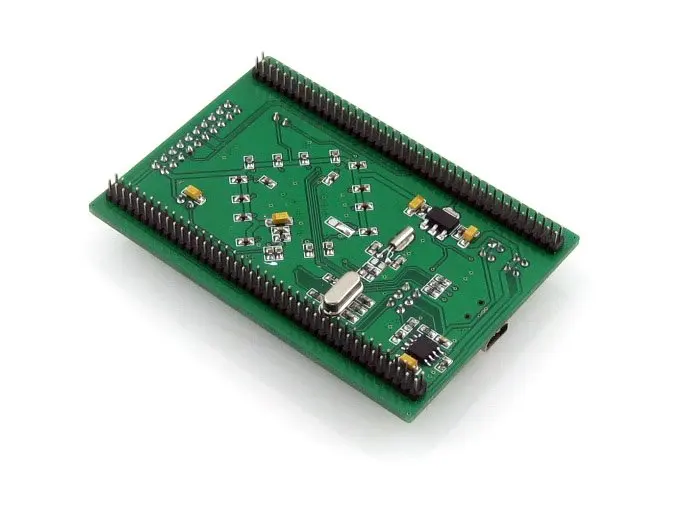

Кроме того, штырьковые разъемы на задней стороне позволяют подключать Core407I-в вашу программная плата и играть в качестве основной цепи MCU в вашей системе.ВсеПорты ввода/выводаДоступны на штырьковых заголовках, и шаг заголовка разработан как2,0 ммДля достижения меньшего размера pcb.

What's On Board

STM32F407IGT6:Высокая производительность STM32 MCU, который отличается: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкции DSP одного цикла Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP176 Память:1024кб Flash, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, делится 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения MIC2075 (с нижней стороны),SMS, телефонный звонок, электронная почта, на борту USB power устройство управления Мощность переключения питания,Питание от подключения 5 В или USB Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кварцевый генератор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования USB интерфейс Как устройство, используемое для создания USB связи между ПК и STM32 макетной платой Как хост, подключение к usb-устройствам, таким как USB флэш-накопитель через кабель USB OTG MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения 5Vin выносной,При использовании usb-хоста/OTG требуется Электропитание 5 В Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий перемычка для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к батарее VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другим персонализированные булавки через перемычку

Фото

Примечание:
Core407I предоставляет интерфейс JTAG/SWD для отладки, но не интегрирует любую функцию отладки, требуется дебюгер.
Материнская плата и программист/дебюгер на фотографиях не включены в цену.

JTAG

На рисунке 1, на рисунке 2 показан заголовок интерфейса JTAG, SWD соответственно

Развития ресурсы

Core407I STM32 макетная плата поставляется с руководством пользователя CD, включая средства разработки, указанные ниже:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

Размеры

Посылка содержит
