STM32 плата STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата+ PL2303 USB UART модуль комплект = стандарт Open107V

Описание

STM32 плата STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата + PL2303 USB UART модуль комплект = стандарт Open107V

Обзор

Open107V-это макетная плата STM32, которая оснащена устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с помощью микроконтроллера линии подключения STM32.

Примечание: стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

What's On Board

STM32F107VCT6:Высокая производительность STM32 MCU, который имеет: Ядро:Рука Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP100 Ввода/вывода:80 Память:256 K Flash, 64 K ram Связь интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x IGS, 2 x igc, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP AMS1117-3.3:3,3 V регулятор напряжения Мощность переключения питания:5 в постоянного тока или USB Мощность индикатор; Светодиоды:Удобно для индикации состояния ввода/вывода или рабочего состояния программы Кнопка сброса; Ключ пользователя; Джойстик:Удобный для ввода/вывода (пять позиций) 32,768 K кварцевый генератор:Для внутреннего РТК 25 М кварцевый генератор; Ethernet Интерфейс:Простое подключение MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. Д. CAN1 Интерфейс:Связывается с вспомогательными платами, которые оснащены устройством CAN удобно CAN2 Интерфейс:Связывается с вспомогательными платами, которые оснащены устройством CAN удобно Интерфейс SPI1/SPI2:Легко подключается к SPI периферийным устройствам, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. Д. Интерфейс ie2c1/ie2c2:Легко подключается к IPC периферийным устройствам, таким как I/O expander (PCF8574), EEPROM (AT24Cxx) и т. Д. ЖК-дисплей Интерфейс:Легко подключается к сенсорному ЖК-дисплею Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс PS/2:Легко подключается к клавиатуре или мыши PS/2 USART1 Интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д. USART2 Интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д. USB OTG:Связь с usb-устройством или usb-хостом Разъем постоянного тока 5 В; 5 В/3,3 В Входная/Выходная мощность; MCU контактный разъем:Все контакты MCU доступны на разъемах расширения для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 USB OTG Перемычка выбора Короткий Джемпер для включения USB OTG, подключается к MCU I/O Откройте перемычку для отключения USB OTG, отключается от MCU I/O Перемычка интерфейса PS/2 Короткий перемычка для подключения устройства PS/2 к умолчанию I/Os Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки Светодиоды джемпер Короткая перемычка для подключения светодиодов к умолчанию I/Os Откройте перемычку для подключения светодиодов к пользовательским I/Os с помощью перемычек VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Фото

Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, в посылка также входит Плата USB для UART.
Open107V не интегрирует функцию отладки, требуется отладчик.
Стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG

На рисунке 1 и 2 показаны распиновки заголовка интерфейса JTAG/SWD

Развития ресурсы

Компакт-диск с руководством пользователя содержит следующие материалы для разработки:

Сопутствующее программное обеспечение (KEIL и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (лист данных и т. Д.)

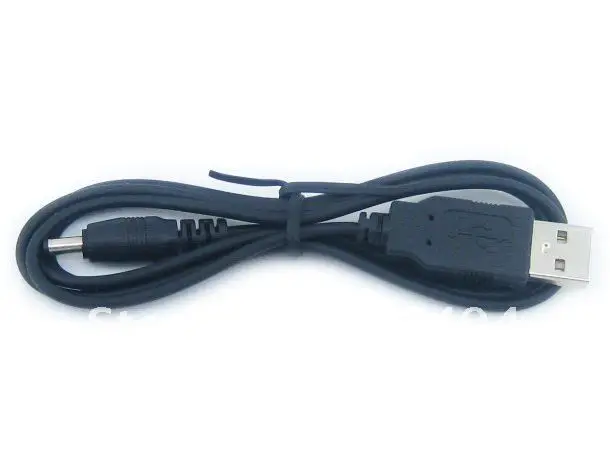

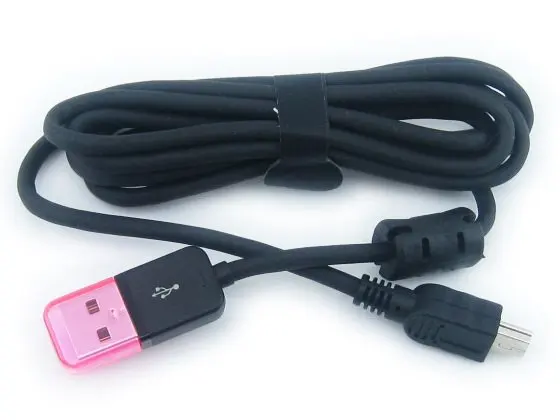

Посылка содержит
