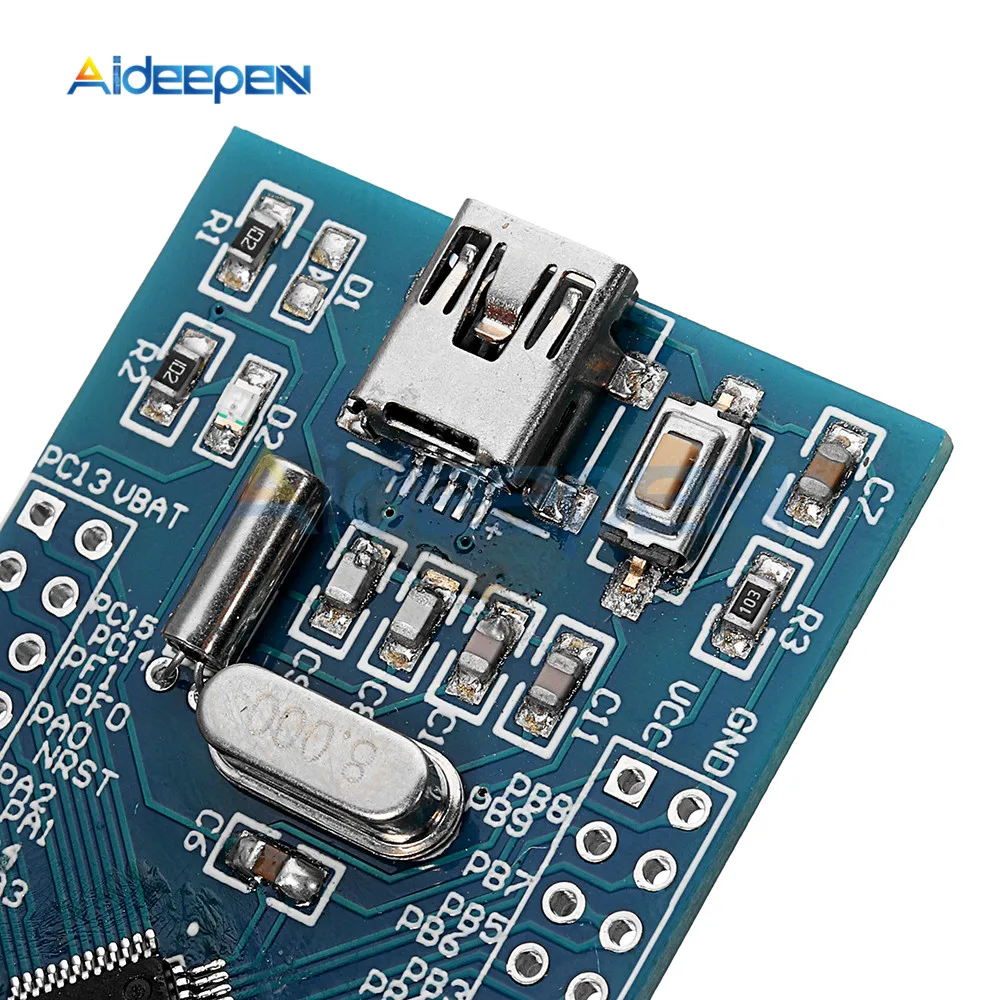

STM32F051C8T6 ARM Cortex-M0 STM32 основная плата минимальная системная макетная плата

STM32F051C8 основная плата несет чип STM32F051C8. Самая основная монтажная плата MCU, включая модуль питания, цепь сброса, цепь загрузки и т. Д. Привести ко всем портам ввода/вывода. Расстояние между иглами 2,54 мм, малый размер, подходит для доступа к системе пользователя.

MCU: STM32F051C8T6

Ядро: Cortex-M0 32-разрядная

Объем памяти: 64 K Flash, 8 КБ SRAM

Микрокристаллический Осциллятор: 8 МГц

Отладки интерфейс загрузки: SWD

Питание платы: мини-USB DC-5V.

Размер платы: 33 мм * 53 мм

(1) интерфейс SWD, поддержка загрузки и отладки.

(2) интерфейс UART, поддержка загрузки и связи.

(3) бортовой ASM1117-3.3 V стабилизатор напряжения;

(4) интерфейс MCU pin, который приводит к VCC, GND и всем I/O, удобное соединение с различными модулями.

(5) индикатор питания (красный светодиодный).

(6) зеленый светодиодный индикатор для освещения низкого уровня I/O (PC13), используется для тестирования;

(7) Кнопка сброса

Эта разработка имеет чип STM32F051C8T6, все контакты чипа обеспечивают удобство для пользователя для расширения других модулей. USB мини-порт и кнопка сброса. Интерфейс SWD, удобный для пользователя для загрузки и моделирования.
