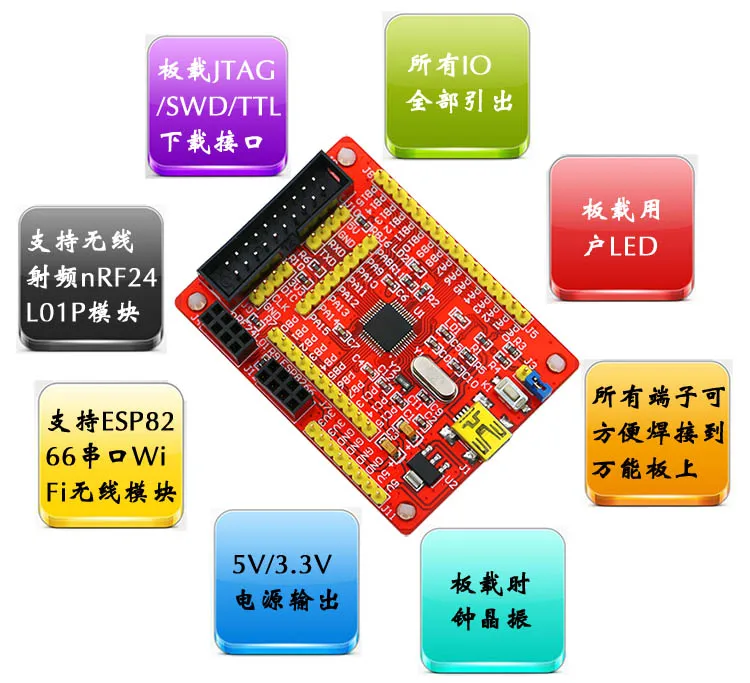

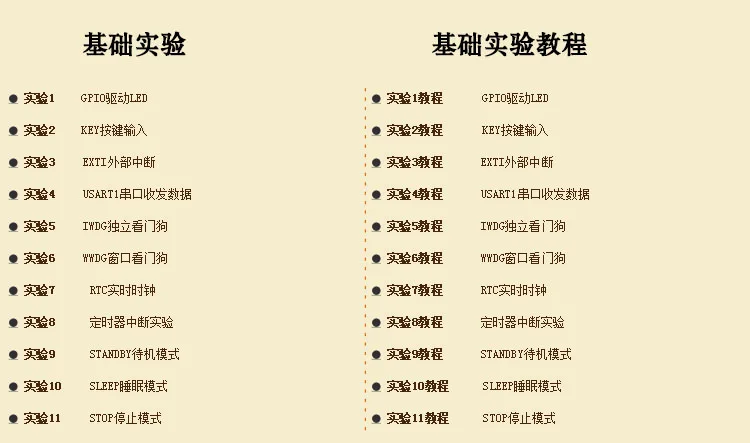

Описание
Чип: STM32F103C8T6 основной чип управления

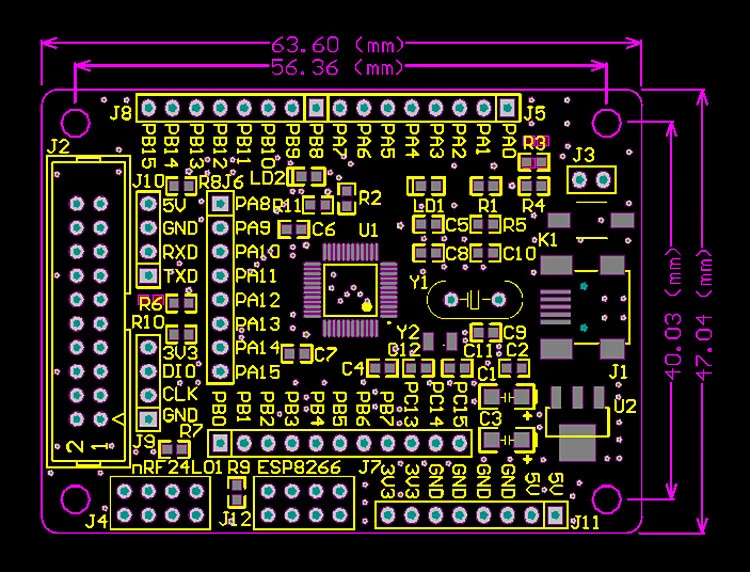

Все IO порты: 2,54 мм расстояние, все ведут
Выходная мощность: 5,5 В/3,3 В
Встроенный интерфейс: JTAG/SWD/ttl три интерфейса загрузки
Поддержка: ESP8266 серийный wifi модуль

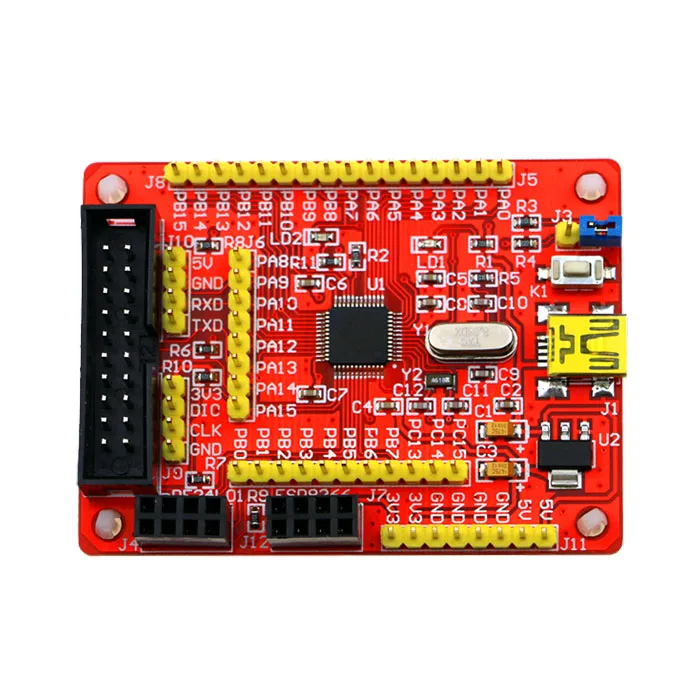

1. Поддерживающий чип STM32F103C8T6. Все контакты были вытянуты и помечены номером порта для легкого расширения.
2. На плате есть интерфейс загрузки ttl, и программа загрузки ISP может быть осуществлена путем подключения модуля FT232. В то же время, последовательный порт 1 связь может быть легко осуществлена.
3. Плата оснащена мини-интерфейсом USB, который может питать макетную плату.
4. Плата с индикатором пользователя светодиодный.
5. Встроенный nRF24L01 беспроводной интерфейс модуля, все пути с nRF24LE1/nRF24LU1 STC15W4K56S4 коммуникационные процедуры.
6. Интерфейс беспроводного модуля ESP8266 WiFI, который облегчает разработку программы Интернет вещей.
7. Загрузочный режим перепрыгивания крышки переключателя, короткого замыкания J3 в режиме ISP.
8. Внешняя плата 8 МГц главный кварцевый генератор, 32,768 кГц нашивки "часы" кварцевый генератор.
9. Индикатор питания.
10. Стандартный 20-контактный JTAG розетка может подключаться STLINK, JLINK, ULINK и других тренажеров.
11. Стандартный 4-х ядерный SWD/ttl интерфейс загрузки.
12. 1 Кнопка сброса, обеспечивающая функцию внешнего сброса оборудования.
13. Регулятор напряжения asm1117-3.3 обеспечивает питание 3,3 В для работы материнской платы для обеспечения стабильной работы системы.
