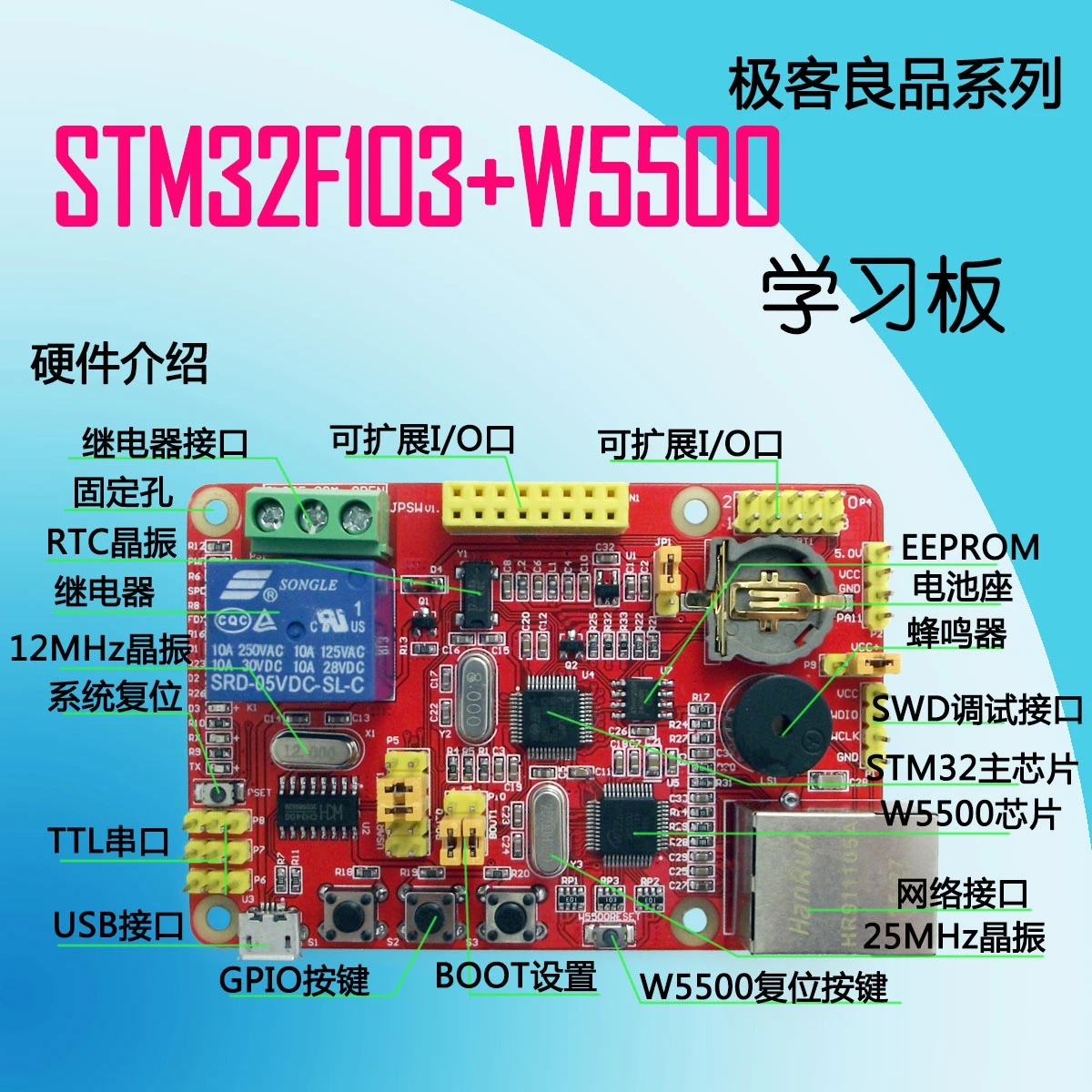

Stm32f103c8t6+ W5500 доска для обучения, оценочная плата для записи, артефакт Stm32

Главный чип/схема Введение:

1 、 STM32F103C8T6:
Внутри ячейки: Cortex-M3 32-разрядный процессор RISC;
Рабочая частота: 72 МГц;
Накопители: 64 кбайт флэш-памяти, 20 Кбайт SRAM;
2 、 W5500:
-Поддержка hardwareTCP/IPAgreement: TCP, UDP, ICMP, G4, ARP, IGMP, PPPoE
-Поддержка 8 автономных портов (розетка) Одновременная связь
-Поддержка высокоскоростного последовательного периферийного интерфейса (SPI шаблон 0,3)
-Поддержка режима отключения питания и пробуждения сети
-Внутренний буфер передачи 32 K байт
-Поддержка режима отключения питания и пробуждения сети
-Встроенный физический уровень Ethernet 10 BaseT/100 BaseTX (PHY)
-Я не буду поддерживать его IP дробление

3 、 AT24C08:
1024 байт x8, высокая скорость передачи данных is400KHzandIICBus совместимость, стирание раз AT100 около десяти тысяч раз., хранение данных может быть большим 100 лет;

4. Usbпоследовательная цепь adoptsCH340 USBTo последовательная цепь

5 、 RTCCircuit:
В светильник ofSTM32 RTCThe проблема без вибрации, мы использовали официальное предложение низкой нагрузки RTC кристаллический осциллятор схемы, и использовать кристаллическую вибрацию бренда Epson, вместо использования дешевого цилиндрического кристаллического осциллятора 。

6. Схема реле:
Используется SRD-05VDC-SL-CType реле, может быть подключен к DC или AC, AC voltage10A/250VAC DC voltage10A/30VDC。
